مكان المنشأ:
قوانغدونغ، الصين
اسم العلامة التجارية:
XTKCONN
إصدار الشهادات:
CE,SGS,ROHS,ISO9001
رقم الموديل:
RJ45

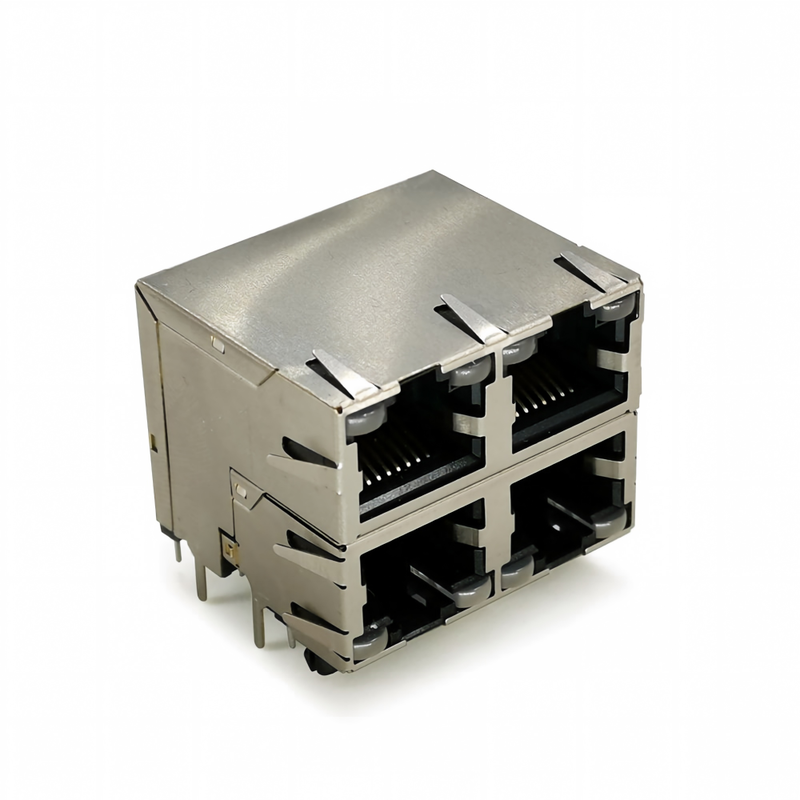

مقبس معياري RJ45 مزدوج الطبقة 2 × 8 (16 منفذًا) مع مصباح LED مزدوج، درع معدني وتلامسات من البرونز الفوسفوري - موصل PCB ذو ثقب عمودي أنثوي مكدس 8P8C لمحول جيجابت / جهاز توجيه / بطاقة شبكة
وصف المنتج
|
المعلمة |
المواصفات |
|---|---|
|
نوع الموصل |
مقبس معياري 8P8C (RJ45)، أنثى |
|
التكوين |
2 × 8 مكدس (طبقة مزدوجة)، 16 منفذًا |
|
المواضع / المحملة |
8 مواضع، 8 تلامسات لكل منفذ |
|
التركيب |
ثقب عمودي، زاوية قائمة (مدخل جانبي 90 درجة) |
|
التباعد (مسامير TH) |
صف 2.54 مم × عمود 1.27 مم (نمط PCB قياسي لـ RJ45) |
|
مادة الغلاف |
PBT / PA46 / PA66 مملوء بالزجاج، أسود، UL 94 V-0 |
|
مادة الدرع |
نحاس (سبيكة نحاسية) 0.20-0.25 مم، مطلي بالنيكل أو مطلي بالقصدير |
|
مادة التلامس |
برونز فوسفوري مستدير Ø0.45-0.46 مم / مسطح 0.35 مم |
|
طلاء التلامس |
ذهب انتقائي على الوصل (وميض-50 ميكرون)، قصدير على الذيل |
|
مصباح LED |
لكل منفذ 2 × (مثل: رابط أخضر + نشاط أصفر)؛ ألوان اختيارية |
|
التداخل الكهرومغناطيسي (EMI) |
غلاف محمي + أصابع زنبركية علوية/جانبية + ألسنة أرضية PCB |
|
تصنيف التيار |
1.5 أمبير لكل تلامس |
|
تصنيف الجهد |
125 فولت تيار متردد RMS |
|
مقاومة التلامس |
≤ 30 ميجا أوم |
|
مقاومة العزل |
≥ 500 ميجا أوم @ 500 فولت تيار مستمر |
|
تحمل العزل الكهربائي |
1000 فولت تيار متردد RMS، 60 ثانية |
|
قوة الوصل |
≤ 2.2 كجم (قابس 8 تلامسات) |
|
الاحتفاظ (قابس-مقبس) |
≥ 7.7 كجم |
|
المتانة |
750 دورة (الحد الأدنى) |
|
تصنيف الفئة |
Cat5 / Cat5e / Cat6 (إصدار بدون مغناطيسات مدمجة) |
|
دعم PoE |
نعم (IEEE 802.3af/at/bt، عند اقترانه بمغناطيس خارجي أو مقبس PoE) |
|
درجة حرارة التشغيل |
-40 درجة مئوية إلى +85 درجة مئوية (خيار صناعي -20 ~ +70) |
|
متوافق مع |
FCC الجزء 68، IEC 60603، RoHS 2.0، REACH |
|
مرجع متقاطع |
TE 6368296-1 / 6116317-6؛ Connray 59BSE-2×8؛ Wayconn MJIB-88280XX؛ Pranelectronics JP-28-LED |
|
الأبعاد (مرجع) |
طول 28.2 × عرض 115.07 × ارتفاع 25.30 مم (فئة Wayconn) |
|
الحد الأدنى لكمية الطلب / وقت التسليم |
500 قطعة / 5-7 أيام عينة، 3-4 أسابيع إنتاج جماعي |
محولات إيثرنت - محول وصول جيجابت بـ 16 منفذًا (1 × 2 × 8)، محول ToR بـ 48 منفذًا (3 × 2 × 8 + 4 × SFP+)
أجهزة التوجيه / البوابات - 16 منفذ LAN لجهاز توجيه SMB، جهاز CPE بتقنية xDSL/الكابل
بطاقة شبكة NIC / PCIe - بطاقة مراقبة NIC رباعية المنافذ / 16 منفذًا بسرعة 1 جيجابت
محول صناعي مثبت على سكة DIN - محول غير مُدار بـ 16 منفذًا لأرضية المصنع (بناء درجة حرارة واسعة)
لوحة حقن / منتصف PoE - مقترن بمغناطيسيات PoE منفصلة، 802.3at/bt
ATM / POS / آلات البيع - وصلة خلفية سلكية متعددة المنافذ
جهاز قياس / محلل بروتوكول - هيكل وصل بـ 16 منفذًا
مركز شبكة طبي / معملي - مقبس منفصل محمي يتجنب تشبع المغناطيس في الإشارات التناظرية الحساسة
خيارات التخصيص
مصباح LED: لا شيء / 1-LED / 2-LED (GY/GG/RG/RY)
تشطيب الدرع: مطلي بالنيكل / مطلي بالقصدير / نحاس عاري
ذهب التلامس: وميض / 3 ميكرون / 15 ميكرون / 30 ميكرون / 50 ميكرون
الذيل: لحام TH 3.05 مم / 2.54 مم / ضغط
المغناطيسيات: لا شيء (منفصل) / مع مغناطيس مدمج 10/100 / MagJack جيجابت (PoE+)
الغلاف: PBT أسود (افتراضي) / PA46 / PA9T / لون مخصص
الأرضي: ألسنة أرضية PCB فقط / + حشية EMI للوحة
عملية التخصيص
1. جمع المتطلبات → 2. التقييم الفني وعرض الأسعار → 3. مراجعة ورسم ثلاثي الأبعاد وتأكيد → 4. قالب / أدوات ونموذج أولي → 5. اختبار العينة (SI/EMI/LED) والموافقة → 6. الإنتاج الضخم → 7. مراقبة الجودة النهائية والشحن
