مكان المنشأ:
قوانغدونغ ، الصين
اسم العلامة التجارية:
XTK
إصدار الشهادات:
CE,SGS,ROHS,ISO9001
رقم الموديل:
SFP
قفص محمي بالتدريع الكهرومغناطيسي مع مشتت حراري اختياري | نقل إشارة 1 جيجابت/ثانية / 10 جيجابت/ثانية / 25 جيجابت/ثانية / 100 جيجابت/ثانيةمتوافق مع وحدات الإرسال والاستقبال الليفية البصرية SFP، SFP+، QSFP28، XFP، CFP
وصف المنتج
تُستخدم مجموعات الأقفاص عالية السرعة من سلسلة SFP و QSFP الخاصة بنا كمستقبلات على جانب لوحة الدوائر المطبوعة لوحدات الإرسال والاستقبال الليفية البصرية وكابلات DAC. مجهزة بهيكل حماية كامل بالتدريع الكهرومغناطيسي بزاوية 360 درجة ومشتت حراري اختياري، تدعم هذه الموصلات القابلة للتوصيل نقل الإشارات عالية السرعة بسرعة 1 جيجابت/ثانية، 10 جيجابت/ثانية، 25 جيجابت/ثانية، 100 جيجابت/ثانية. متوفرة على نطاق واسع فيتكوينات 1x1 أحادية المنفذ و 1xN مكدسة متعددة المنافذ. متوافقة تمامًا مع معايير الصناعة SFF MSA، ويتم نشرها بشكل مثالي في البنية التحتية لاتصالات الجيل الخامس، ومحولات المؤسسات، والخوادم، وتخزين مراكز البيانات، وأجهزة الاتصالات الصناعية.

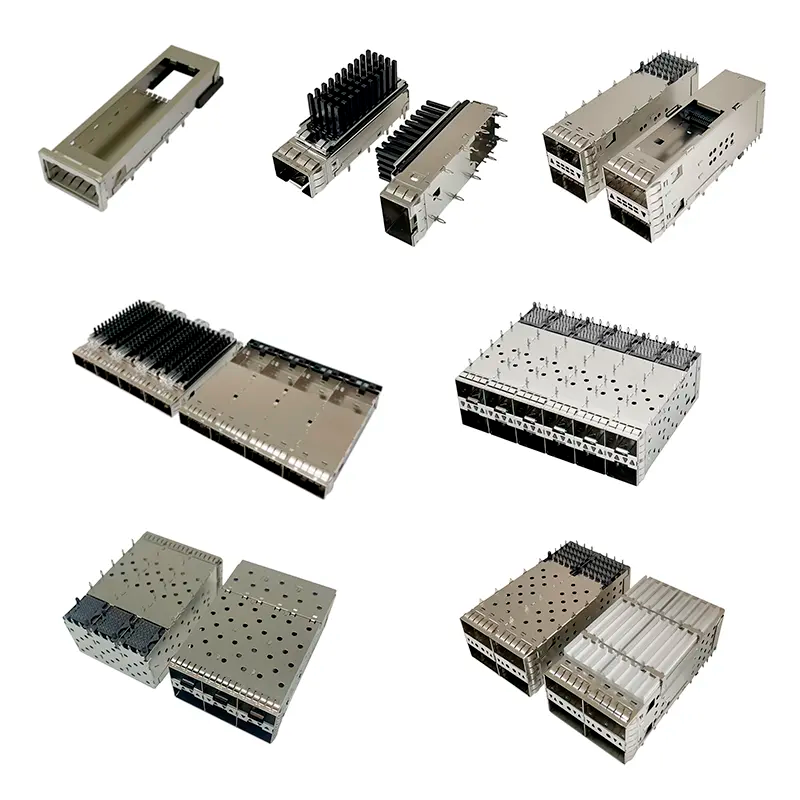

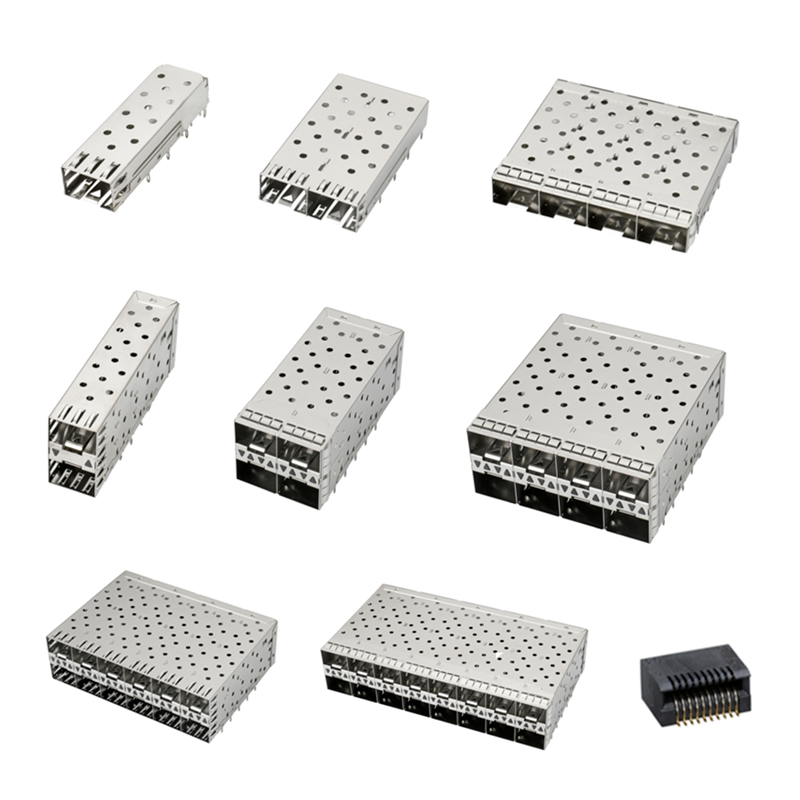

نظرة عامة على سلسلة المنتجات
| السلسلة | المعدل المدعوم | المواصفات القياسية | تكوين المنفذ الشائع | التطبيق النموذجي | الترقية الاختيارية |
|---|---|---|---|---|---|
| قفص SFP | حتى 1 جيجابت/ثانية | SFF-8074i | 1×1، 1×N، مكدس 2×1 | شبكة قديمة، تحكم صناعي | زنبرك التدريع الكهرومغناطيسي، أنبوب ضوئي |
| قفص SFP+ | حتى 10 جيجابت/ثانية | SFF-8431 | 1×1، مكدس 2×1 | محول مؤسسات، واجهة أمامية للجيل الخامس | تدريع كهرومغناطيسي + مشتت حراري |
| قفص SFP28 | حتى 25 جيجابت/ثانية | SFF-8432 | 1×1 / 2×1 مكدس | محطة قاعدة الجيل الخامس، خادم طرفي | زعنفة حرارية محسنة |
| قفص QSFP28 | حتى 100 جيجابت/ثانية (4×25 جيجابت/ثانية) | SFF-8665 | 1×1، 1×4 مجمعة، مكدس مزدوج | محول مركز بيانات ToR، تخزين | قفص تدريع كهرومغناطيسي كامل + مشتت حراري |
| قفص XFP / CFP | 10 جيجابت/ثانية ~ 100 جيجابت/ثانية بعيدة المدى | XFP MSA / CFP MSA | 1×1 | شبكة اتصالات رئيسية، معدات DWDM | تدريع كهرومغناطيسي قوي |
ملاحظة: جميع الموديلات تدعمذيل لحام SMT أو إنهاء الضغط; تخطيط منفذ مكدس مخصص متاح عند الطلب.
المزايا التنافسية الأساسية
✅ قمع محسّن للتدريع الكهرومغناطيسي للإشارة عالية السرعة
تحقق أصابع زنبرك التدريع الكهرومغناطيسي BeCu المحيطة بالكامل من التدريع بزاوية 360 درجة. تقمع بفعالية التداخل المتبادل والتسرب الكهرومغناطيسي أثناء التشغيل عالي السرعة 10 جيجابت/ثانية / 25 جيجابت/ثانية / 100 جيجابت/ثانية، مما يساعد معداتك على اجتياز اختبارات CE/FCC EMC. العديد من المنافسين ذوي التكلفة المنخفضة يتبنون تصميم زنبرك جزئي فقط ويسببون خطر فشل التدريع الكهرومغناطيسي.
✅ حلول حرارية مزدوجة: قفص قياسي وإصدار مشتت حراري
نحن نقدم أقفاص مهواة عارية وأقفاص مجمعة مسبقًا مع مشتت حراري من الألومنيوم. يقلل نموذج المشتت الحراري بكفاءة من درجة حرارة تشغيل وحدة الإرسال والاستقبال، ويتجنب الاختناق الحراري لوحدات بصرية عالية الطاقة، وهو أمر بالغ الأهمية للتشغيل المستقر طويل الأمد في محطات قاعدة الجيل الخامس ورفوف مراكز البيانات الكثيفة.
✅ خيارات تخطيط منفذ غنية (1×1 / 1×N / مكدس عمودي)
متوفر في المخزون لمنفذ واحد 1×1، ومنافذ متعددة مجمعة 1×4، وهياكل مكدسة 2×1 وجهًا لوجه. يدعم التوجيه المنخفض LP / مستقيم / بزاوية يمنى، ويتوافق مع متطلبات تصميم هياكل المحولات والخوادم 1U/2U المختلفة.
✅ تحكم دقيق في الأبعاد القياسية MSA وقابلية التشغيل البيني
تتبع جميع الأقفاص الرسومات الميكانيكية الرسمية لـ SFF MSA. يضمن الختم الدقيق والتحكم في القالب قابلية التبادل مع وحدات الإرسال والاستقبال البصرية للعلامات التجارية الرئيسية، دون مشاكل في الإدخال أو التلامس الضعيف.
✅ دعم تخصيص شامل
يتم قبول الأنابيب الضوئية، وباب الغالق، والمشتت الحراري المخصص، وطباعة PCB خاصة، وتخطيط زنبرك التدريع الكهرومغناطيسي المعدل. يمكننا إخراج ملفات 3D STEP وورقة بيانات مفصلة لفريق تصميم الأجهزة الخاص بك.
✅ توريد مباشر من المصنع واتساق دفعات مستقر
ورشة ختم وتشكيل وتجميع مملوكة ذاتيًا. معيار فحص IPC-A-610 صارم. تجنب الجودة غير المستقرة من شركات التجارة؛ دعم تجارب العينات الصغيرة وطلبات الإنتاج الضخم.
✅ خياران للإنهاء متاحان
ذيل لحام SMT للمشاريع العامة؛ دبوس متوافق للضغط (Press-fit) للوحات PCB ذات الطبقات العالية، مما يلغي تلف الحرارة باللحام لإعادة التدفق على اللوحة الأم.
صناعات التطبيق المستهدفة
1. البنية التحتية لاتصالات الجيل الخامس
محطة قاعدة الجيل الخامس RU/DU، معدات النقل الأمامي والخلفي، شبكة نقل بصرية (OTN)
2. مراكز البيانات والحوسبة السحابية
محولات Top-of-Rack (ToR)، موجهات أساسية، خوادم تخزين، لوحات مضيفة لكابلات DAC/AOC البصرية
3. أجهزة شبكات المؤسسات
محولات LAN جيجابت / 10 جيجابت/ثانية / 25 جيجابت/ثانية، بوابة أمان، محولات شبكات صناعية
4. الاتصالات الصناعية والحوسبة الطرفية
محولات التحكم الصناعي، معدات المراقبة بالفيديو، بوابة الذكاء الاصطناعي الطرفية
5. الاختبار والقياس / المعدات الطبية
أدوات اختبار الإشارات عالية السرعة، أجهزة تشخيص الاتصالات البصرية عالية الموثوقية
إرشادات الاختيار
قبل تقديم الطلبات، يرجى تأكيد المواصفات أدناه لتجنب عدم التطابق:
1. عامل الشكل: SFP / SFP+ / SFP28 / QSFP28 / XFP / CFP
2. ترتيب المنافذ: 1×1 منفذ فردي، 1×N مجمعة أو 2×1 مكدسة
3. المتطلبات الحرارية: مع أو بدون مشتت حراري
4. نوع الإنهاء: ذيل لحام SMT أو دبوس متوافق للضغط (Press-fit)
5. الاتجاه: مستقيم أو بزاوية يمنى (R/A)
6. متطلبات إضافية: غالق التدريع الكهرومغناطيسي، أنبوب ضوئي، إصدار درجة حرارة واسعة صناعية
