تفاصيل المنتج:
|
| يكتب: | كابل FFC | وصف: | مجلس dvi fpc |
|---|---|---|---|
| الخدمات: | قبول ODM OEM | المادة الأساسية: | نحاس مطلي بالذهب / مطلي بالقصدير |
| ملعب كورة قدم: | 0.5 مم | اللون: | ابيض اصفر |
| تسليط الضوء: | DVI Board FPC Ribbon Cable,50pin FPC Ribbon Cable,DV FFC Flat Cable |
||

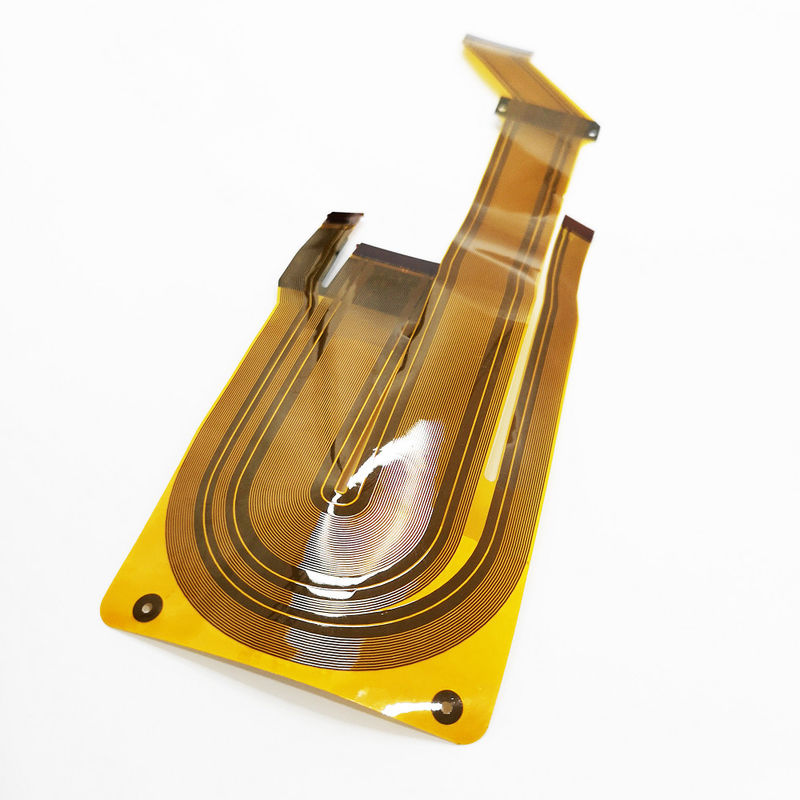

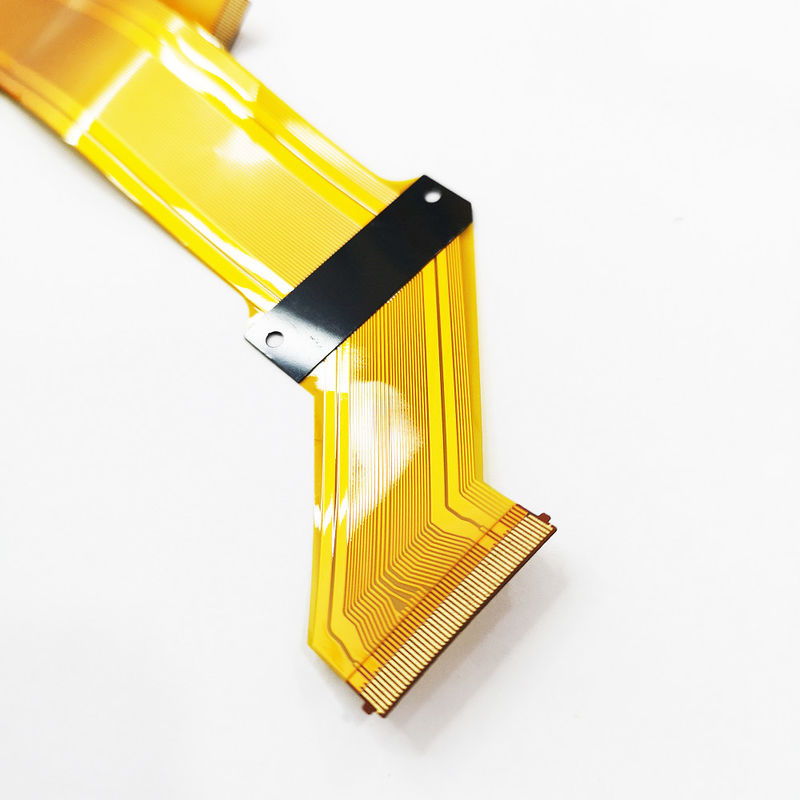

FPC إدخال بيانات كبل Dvi Board 50pin لـ DV
وصف المنتج
| أغراض | المعلمات |
| ضعف الجانب / طبقة موليتي | |
| أقصى حجم للوحة | 32 '* 20' (800 مم * 508 مم) |
| الحد الأدنى للمسار / الفجوة IL | 0.075 مم / 0.075 مم (3 مل / 3 مل) |
| حلقة حلقية دقيقة على الطبقة الداخلية جانب واحد | 3 ميل (0.075 ملم) |
| الوزن الأقصى للنحاس OL | 6 أوقية (210 ميكرون) |
| الحد الأقصى لوزن النحاس 1 لتر | 12 أوقية (420 ميكرون) |
| سمك اللوح النهائي | 0.20-6 ملم |
| عدد الطبقة | 2-32 لتر |
| طبقة إلى طبقة التسجيل | ± 3 ميل (± 76 ميكرومتر) |
| قطر الفتحة النهائية دقيقة | 0.15 مم (6 مل) ، 0.1 مم (4 مل) لـ HDI |
| دقة موضع الثقب | ± 2 ميل (± 50 ميكرومتر) |
| فتحة hloe التسامح | ± 3 ميل (± 75 ميكرومتر) |
| تحمل قطر PTH | ± 2 ميل (± 50 ميكرومتر) |
| تحمل قطر NPTH | ± 1 ميل (25 ± أم) |
| أقصى نسبة عرض إلى ارتفاع PTH | 10: 1 |
| نحاس على جدار الفتحات | 0.4-2 ميل (10-50 ميكرومتر) |
| التسامح تسجيل نمط العنب | ± 3 ميل (0.075 ميكرومتر) |
| الحد الأدنى للمسار / الفجوة 1 لتر (مل) - يعتمد على وزن النحاس | 3 ميل / 3 ميل (75 ميكرومتر / 75 ميكرومتر) |
| التسامح حفر المسار | ± 1 ميل (± 25 ميكرومتر) |
تطبيق
اتُستخدم منتجاتك على نطاق واسع في الاتصالات السلكية واللاسلكية وشبكات الحوسبة والمعدات الطبية والعديد من مجالات التكنولوجيا الفائقة الأخرى.
خدماتنا
مع أقسامنا المهنية ، يمكننا أن نقدم:
تصميم ثنائي الفينيل متعدد الكلور
تصنيع ثنائي الفينيل متعدد الكلور: مطلوب ملف ثنائي الفينيل متعدد الكلور أو ملف جربر
PCB PCBA SMD SMT Assembly: هناك حاجة إلى قائمة Bom
تصميم الكتروني
الهندسة العكسية - نسخ ثنائي الفينيل متعدد الكلور ، استنساخ ثنائي الفينيل متعدد الكلور ، فك تشفير IC
شراء المكونات
PCB PCBA المنتج النهائي اختبار
الإنتاج بكثافة الإنتاج بكميات ضخمة
تصنيع عقد الإنتاج
NDA - اتفاقية عدم إفشاء
القدرة على تصنيع ثنائي الفينيل متعدد الكلور لدينا
| بند | تخصيص | |
| 1 | رقم الطبقة | 1-16 طبقة (قياسي) |
| 2 | مادة | FR4 ، الألومنيوم ، FPC |
| 3 | صقل الأسطح | HASL (LF) ، طلاء بالذهب ، Enig ، ذهب مغمور ، قصدير غمر ، OSP |
| 4 | سمك لوحة النهاية | 0.2 مم - 6.00 مم (8 ميل - 126 ميل) |
| 5 | سماكة النحاس | 1/2 أوقية دقيقة ؛ 12 أوقية كحد أقصى |
| 6 | قناع اللحيم | أخضر / أسود / أبيض / أحمر / أزرق / أصفر |
| 7 | عرض التتبع الأدنى وتباعد الأسطر | 0.075 مم / 0.1 مم (3 ميل / 4 مل) |
| 8 | الحد الأدنى لقطر الفتحة للتجريف باستخدام الحاسب الآلي | 0.1 مم (4 مل) |
| 9 | الحد الأدنى لقطر الفتحة للتثقيب | 0.9 مم (35 مل) |
| 10 | أكبر حجم للوحة | 610 مم * 508 مم |
| 11 | حفرة بوسيتن | +/- 0.075 مم (3 مل) حفر CNC |
| 12 | عرض الموصل (W) | 0.05 مم (2 ميل) أو ؛ +/- 20٪ من العمل الفني الأصلي |
| 13 | قطر الثقب (H) | PTH L: +/- 0.075 مم (3 مل) ؛ غير PTH L: +/- 0.05 مم (2 ميل) |
| 14 | التسامح المخطط التفصيلي | 0.125 مم (5 مل) التوجيه باستخدام الحاسب الآلي ؛ +/- 0.15 مم (6 مل) باللكم |
| 15 | الاعوجاج واللف | 0.70٪ |
| 16 | مقاومة العزل | 10Kohm-20Mohm |
| 17 | التوصيل | <50 أوم |
| 18 | اختبار الجهد | من 10 إلى 300 فولت |
| 19 | مقاس اللوحه | 110 × 100 مم (دقيقة) ؛ 660 × 600 مم (حد أقصى) |
| 20 | خطأ في تسجيل طبقة الطبقة | 4 طبقات: 0.15 مم (6 مل) كحد أقصى ؛ 6 طبقات: 0.25 مم (10 مل) كحد أقصى |
| 21 | الحد الأدنى للمسافة بين حافة الثقب ونمط دائري لطبقة داخلية | 0.25 مم (10 ميل) |
| 22 | الحد الأدنى للمسافة بين لوحة ouline ونمط الدائرةمن طبقة داخلية | 0.25 مم (10 ميل) |
| 23 | تحمل سمك اللوح | 4 طبقات: +/- 0.13 مم (5 مل) ؛ 6 طبقات: +/- 0.15 مم (6 مل) |
| 24 | التحكم في المعاوقة | +/- 10٪ |
| 25 | مقاومة مختلفة | + - / 10٪ |
التعليمات
Q1: ما هي الأنواع الرئيسية لخدمة PCB و PCBA؟
ج: الأجهزة الصناعية / اللوحة الرئيسية للأجهزة الطبية / الأجهزة الاتصالية / الأجهزة اللاسلكية / الأجهزة الإلكترونية المكونة.
Q2: هل أنت مصنع أو شركة تجارية؟
ج: نحن مصنع خدمة محطة واحدة PCB PCBA OEM.
Q3: كم عدد خطوط SMD لديك؟
ج: 8 خطوط ، معدات من اليابان ، ماركة YAMAYA.
Q4: إذا كنت بحاجة إلى نسخة PCB أو تصميم ثنائي الفينيل متعدد الكلور ، أو إعادة تصميم ثنائي الفينيل متعدد الكلور؟
ج: مع فرقنا المحترفة.مع الخبرات الكاملة ، يمكننا تقديم خدمات جيدة لك:
أ ، ملف تخطيطي ثنائي الفينيل متعدد الكلور ؛
ب ، وصف وظيفي محدد ؛
ج ، عينتان أو أكثر من عينات العمل ؛
د ، أي معلومات تفصيلية يمكنك تقديمها.
