Name: وصلة BTB للرجل من 30 دبوسًا من 0.4 ملم
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: موصل BTB
Price: 4.01 USD
Availability: InStock

المنزل > المنتجات > موصل BTB >

وصلة BTB للرجل من 30 دبوسًا من 0.4 ملم

0رابط BTB ذو مسافة 4 ملم

علبة الذكور ذات 30 دبوس

رابط BTB ذو الحركة الدقيقة مع ضمان

مكان المنشأ:

قوانغدونغ، الصين

اسم العلامة التجارية:

XTKCONN

إصدار الشهادات:

CE,SGS,ROHS,ISO9001

رقم الموديل:

موصل BTB

اتصل بنا

اطلب اقتباس

تفاصيل المنتج

طلب:

ثنائي الفينيل متعدد الكلور

جنس:

أنثى/ذكر

وظيفة:

المستخدمة في المنتجات الاستهلاكية

درجة حرارة التشغيل:

-40 ~ + 105 درجة

طول الدبوس:

التخصيص

تصفيح:

ذهب

إبراز:

0رابط BTB ذو مسافة 4 ملم

علبة الذكور ذات 30 دبوس

رابط BTB ذو الحركة الدقيقة مع ضمان

شروط الدفع والشحن

الحد الأدنى لكمية

1000 قطعة

الأسعار

Negotiable price

تفاصيل التغليف

حزمة فراغ ، وصناديق في الكرتون

وقت التسليم

5-7 أيام

شروط الدفع

خطاب الاعتماد، تي/تي، بايال

القدرة على العرض

3 كيلو قطعة

المنتجات ذات الصلة

فيديو

موصل BTB بمسافة 0.8 مم، 10 20 40 100 سن، سرعة نقل عالية، موصل ذكر أنثى

احصل على أفضل سعر

فيديو

مقبس نحاسي 60 سنًا، 0.8 مم، أنثى BTB، صف مزدوج، موصل لوحة 0.031 بوصة لتطبيقات لوحات الدوائر المطبوعة

احصل على أفضل سعر

فيديو

90Pin Double Row PCB Board Connector BTB المقبس الأنثوي 0.4mm الضيق المتوافق مع المقابس بين اللوحات

احصل على أفضل سعر

فيديو

0.4mm Pitch 80P BTB مقعد ذكر متوافق مع DF40TC-80DP-0.4

احصل على أفضل سعر

اتصل بنا

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

اتصل الآن

وصف المنتج

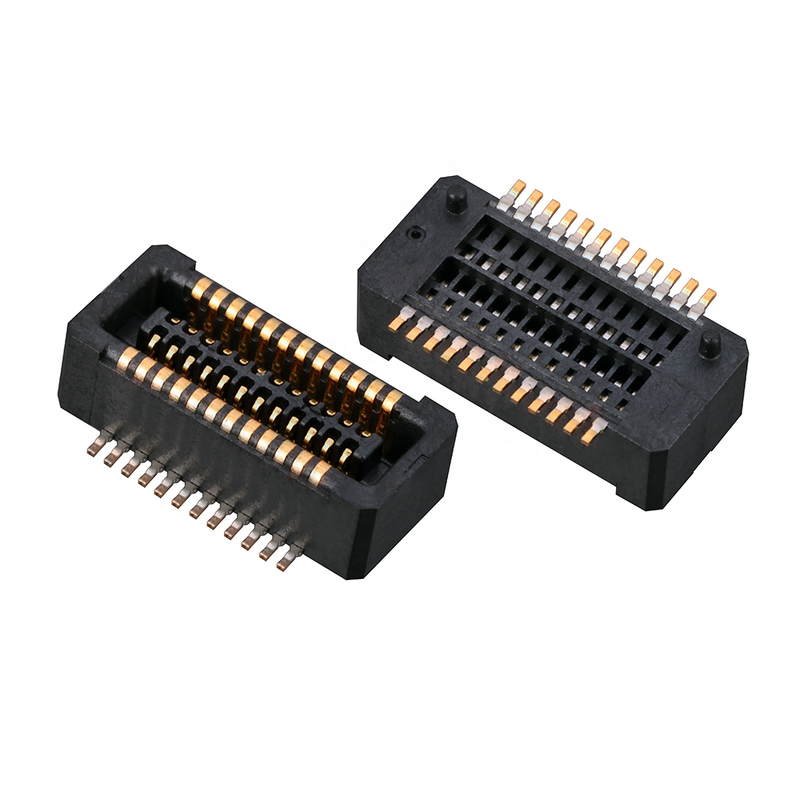

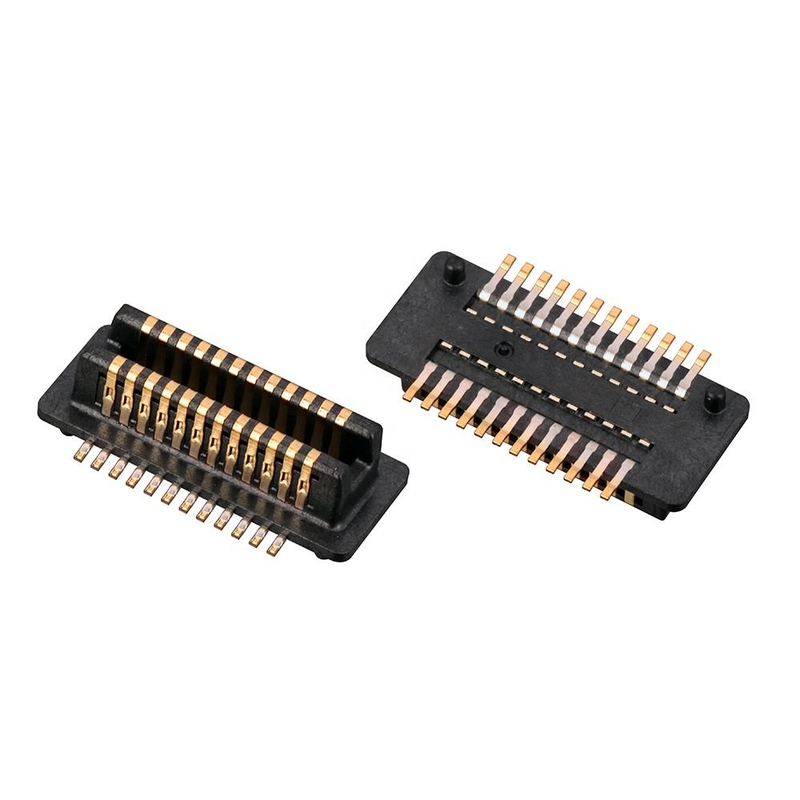

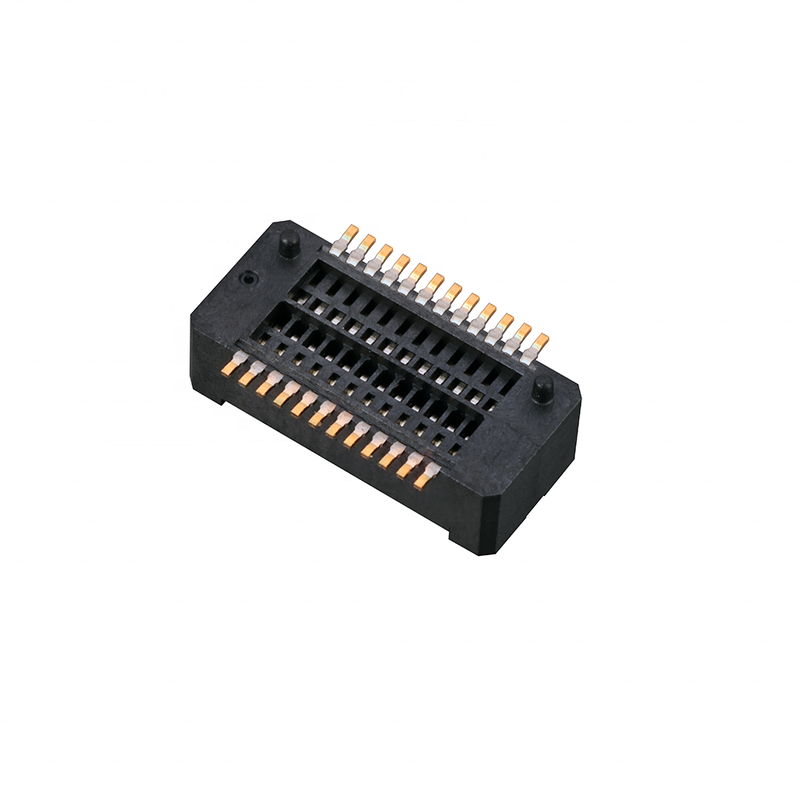

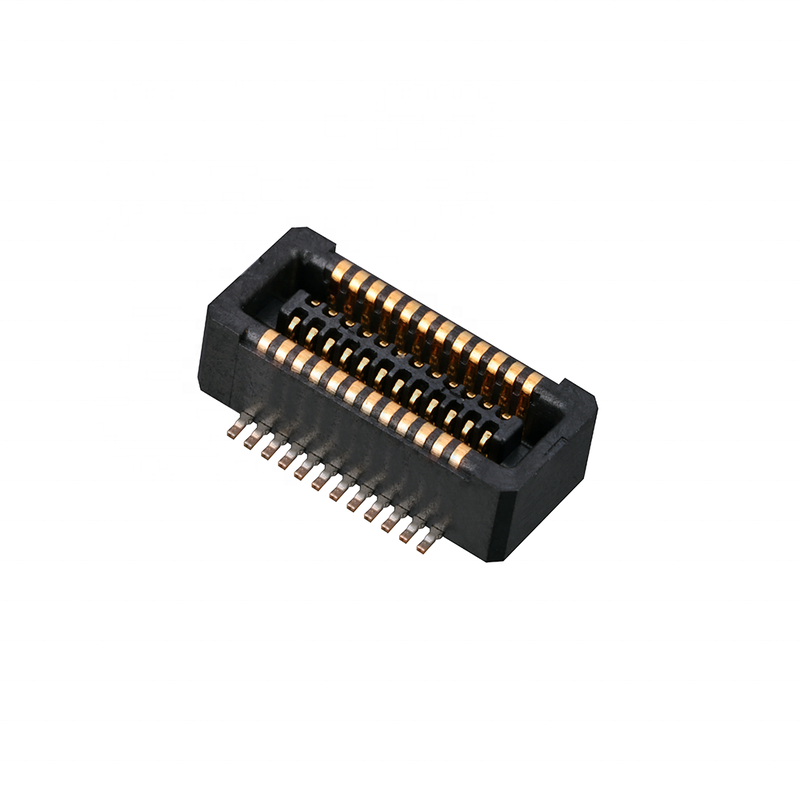

موصل لوحة إلى لوحة ذكر BTB دقيق 0.4 مم بـ 30 سنًا

تزاوج أعمى مدمج وتحمل محاذاة ذاتية، سلامة إشارة عالية السرعة، ارتفاع مكدس ثابت عند التزاوج. مُحسَّن لوحدات إنترنت الأشياء، المنزل الذكي، التلفزيون، أجهزة الكمبيوتر المحمولة، وتصميمات لوحات الدوائر المطبوعة المكدسة المدمجة لنظام تحديد المواقع العالمي (GPS). تغليف بكرة SMT لعمليات الالتقاط والوضع الآلي

أبرز مميزات المنتج

تزاوج أعمى / محاذاة ذاتية ومقاومة للإدخال الخاطئ: هيكل دليل مدمج يمتص تحمل إزاحة التجميع، ويتجنب تلف الدبابيس أثناء التزاوج اليدوي/الآلي؛ مانع للانفصال يمنع الإدخال العكسي.
أداء نقل عالي السرعة: هندسة تلامس محسّنة لسلامة إشارة مستقرة عالية السرعة، تدعم إشارات التردد العالي لوحدات إنترنت الأشياء، أجهزة الكمبيوتر المحمولة، وأنظمة تحديد المواقع العالمي (GPS).
ارتفاع مكدس متحكم فيه: يحافظ ارتفاع المكدس الثابت على فجوة لوحة الدوائر المطبوعة متسقة، ويبسط تصميم الغلاف الميكانيكي والتحقق من موثوقية الاهتزاز.

وصف المنتج

الفئة	الصنف	المعلمة
الأداء الكهربائي	التباعد	0.4 مم
	عدد المسامير	رأس ذكر بـ 30 سنًا
	التيار المقنن	0.3 أمبير لكل تلامس
	الجهد المقنن	50 فولت تيار مستمر
	أقصى مقاومة للتلامس	≤20 ميجا أوم
	أدنى مقاومة للعزل	≥1000 ميجا أوم
	جهد التحمل	250 فولت تيار متردد / 60 ثانية
الأداء الميكانيكي	دورات التزاوج	≥500 مرة
	الارتفاع عند التزاوج	ارتفاع مكدس ثابت
	قوة الإدخال / السحب	قوة متوازنة للتجميع الآلي
	التسامح	تحمل إزاحة المحاذاة الذاتية للتزاوج الأعمى
المواد والطلاء	مادة التلامس	برونز الفوسفور
	طلاء التلامس	طلاء ذهبي انتقائي فوق حاجز نيكل
	مادة الغلاف	PA9T، مقاوم للحريق UL94 V-0
دليل البيئة واللحام	درجة حرارة التشغيل	-40 درجة مئوية ~ +85 درجة مئوية
	نوع اللحام	لحام إعادة التدفق SMT
	أقصى درجة حرارة لإعادة التدفق	260 درجة مئوية كحد أقصى، مدة ≤10 ثوانٍ
	الامتثال	RoHS، REACH

مرجع متقاطع / بديل

بديل مباشر لموصلات BTB الذكر الرئيسية ذات التباعد 0.4 مم من Molex، JAE، HRS / Hirose، سلسلة TE. نفس بصمة لوحة الدوائر المطبوعة وملف التزاوج.

الفائدة: استبدال مباشر بدون إعادة تصميم تخطيط لوحة الدوائر المطبوعة؛ وقت تسليم أقصر وتكلفة أقل مقارنة بالأجزاء المستوردة.
ملاحظة: يرجى مشاركة رقم جزء OEM المستهدف الخاص بك للتحقق الدقيق من مخطط الأسلاك / ارتفاع المكدس قبل تجميد التصميم.

وصلة BTB للرجل من 30 دبوسًا من 0.4 ملم

ميزة المنتج

تباعد دقيق 0.4 مم، حامل لوحة ذكر بـ 30 سنًا لتخطيط لوحة الدوائر المطبوعة المكدسة المدمجة
دليل تزاوج أعمى بمحاذاة ذاتية، يقلل من معدل رفض التجميع
هيكل تلامس مزدوج لمقاومة تلامس مستقرة تحت الاهتزاز
تخطيط وسادة SMT محسّن لفوهة الالتقاط والوضع
تصميم غلاف مقاوم للغبار، مناسب لبيئات إنترنت الأشياء الداخلية والصناعية الخفيفة
ارتفاع مكدس ثابت، حساب سهل للتكديس الميكانيكي

وصلة BTB للرجل من 30 دبوسًا من 0.4 ملم

مزايا المنتج

سهل التجميع: تحمل المحاذاة الذاتية يعوض عن عدم محاذاة تكديس لوحة الدوائر المطبوعة، فشل تجميع أقل.
إشارة مستقرة: هيكل تلامس مضبوط يحافظ على جودة الإشارة عالية السرعة لوحدات الراديو NB/GPS/IoT.
جاهز للإنتاج: تغليف شريط بكرة، متوافق مباشرة مع خطوط SMT الآلية.
ميزة التكلفة ووقت التسليم: تصنيع محلي، لا يوجد وقت تسليم طويل في الخارج.
دعم التصميم: ورقة بيانات، رسم ثنائي الأبعاد، ملف STEP ثلاثي الأبعاد متاح لفريق الأجهزة الخاص بك.

التطبيق

وحدات إنترنت الأشياء اللاسلكية
لوحات تحكم وأجهزة استشعار المنزل الذكي
ربط لوحات فرعية لشاشات التلفزيون
وحدات اتصالات NB-IoT / الخلوية
وحدات تحديد المواقع GPS
لوحات دوائر مطبوعة مكدسة مدمجة استهلاكية ومحمولة مدمجة

وصلة BTB للرجل من 30 دبوسًا من 0.4 ملم

التعبئة والتغليف

شريط وبكرة (بكرة). تعبئة بكرة قياسية، متوافقة مع آلة الالتقاط والوضع الآلية SMT، تعمل مباشرة على خط الإنتاج الخاص بك.

وصلة BTB للرجل من 30 دبوسًا من 0.4 ملم وقت التسليم

عينات: 3 أيام عمل
طلب بالجملة: 1-3 أسابيع
الحد الأدنى لكمية الطلب: قابل للتفاوض
عينات مجانية متاحة؛ دعم سريع لإصدار العينات

شهادات المصنع وخدمة مخصصة

الشهادات: ISO9001، ISO14001، RoHS، REACH

الحد الأدنى لكمية الطلب: الحد الأدنى لكمية الطلب مرن للعناصر القياسية
سياسة العينات: دعم عينات مجانية / إصدار سريع للعينات لاختبار الهندسة الخاص بك
التخصيص: ارتفاع مكدس مخصص، سمك طلاء، دبوس، لون غلاف، ووضع علامات متاح. ODM و OEM مقبول.

دليل اختيار المهندس

تأكيد ارتفاع المكدس عند التزاوج، وعدد المسامير، وزوج التزاوج الذكر/الأنثى قبل قفل البصمة.
التحقق من متطلبات عرض النطاق الترددي للإشارة لمسارات NB/GPS عالية السرعة.
التحقق من سمك لوحة الدوائر المطبوعة، وخلوص الغلاف، ومتطلبات اختبار الاهتزاز.
طلب عينات مجانية لتجميع النموذج الأولي، واختبار التزاوج، والتحقق من سلامة الإشارة.
اتصل بمهندس الأجهزة لدينا للحصول على ملف ثلاثي الأبعاد، ورقة بيانات، والتحقق من الأجزاء المرجعية المتقاطعة.

أسئلة وأجوبة

س: هل لديك كتالوج؟ هل يمكنك إرسال الكتالوج إلي للتحقق من جميع منتجاتك؟

ج: نعم، يمكنك الاتصال بنا عبر الإنترنت أو إرسال بريد إلكتروني للحصول على الكتالوج.

س: لا يمكنني العثور على المنتج في الكتالوج الخاص بك. هل يمكنك صنع هذا المنتج لي؟ج: يظهر الكتالوج الخاص بنا معظم منتجاتنا، ولكن ليس كلها. فقط أخبرنا بالمنتج الذي تحتاجه وكم الكمية التي تريدها. إذا لم يكن لدينا، يمكننا أيضًا تصميم وإنشاء قالب جديد لإنتاجه. للإشارة، سيستغرق إنشاء قالب عادي حوالي 35-45 يومًا.

س: هل يمكنك تقديم عينة؟ هل هذه العينات مجانية؟

ج: نعم، نقدم 5-10 قطع من عينات الموصلات مجانًا للاختبار. ولكن عليك دفع تكلفة الشحن.

س: ماذا عن وقت التسليم الخاص بك؟

ج: يتم تسليم البضائع المخزنة في غضون يوم واحد؛ يتم تسليم البضائع المخصصة في غضون 5-7 أيام.

س: كيف تشحن طلبي؟

ج: بالنسبة للحزم الصغيرة، أرسلها عبر Express، مثل DHL، FedEx، UPS، TNT، EMS. هذه خدمة من الباب إلى الباب. بالنسبة للحزم الكبيرة، يمكننا إرسالها عن طريق الجو أو البحر. نستخدم علب تصدير قياسية. سنكون مسؤولين عن أي تلف في المنتج ناتج أثناء التسليم.

6. س: ما نوع الدفع الذي تقبله؟ هل يمكنني الدفع بالرنمينبي؟

ج: نقبل T/T (تحويل سلكي)، Western Union، و PayPal. يرجى التأكد من أننا يمكننا استلام نفس المبلغ الموجود في الفاتورة. ويمكنك الدفع بالرنمينبي. لا مشكلة.

7. س: ماذا عن مراقبة جودة شركتك؟

ج: نتبع بدقة ISO9001؛ IQC، OQC، IPQC، و QA تشغل 10٪ من قسم الجودة لدينا. يتم تطبيق اختبار CCD على 99٪ من تطبيقات منتجات شركتنا.

س: أحتاج إلى قائمة أسعار جميع منتجاتك. هل لديك قائمة أسعار؟

ج: ليس لدينا قائمة أسعار لجميع منتجاتنا. نظرًا لوجود العديد من العناصر، من المستحيل وضع أسعارها جميعًا في قائمة، والأسعار تتغير دائمًا بسبب تكلفة المواد والكمية. ويمكنك تزويدنا بقائمة بجميع العناصر التي تحتاجها؛ سنقوم بالتحقق بعناية واحدًا تلو الآخر ونقدم لك قائمة بالمواصفات والأسعار.

س: هل يمكنك صنع منتجات مخصصة وتعبئة مخصصة؟

ج: نعم. لقد صنعنا العديد من المنتجات المخصصة لعملائنا من قبل (خاصة أحزمة الأسلاك). أما بالنسبة للتعبئة المخصصة، فلا توجد مشكلة؛ يمكننا وضع شعارك أو معلومات أخرى على العبوة. فقط يجب الإشارة إلى أن ذلك سيسبب بعض التكاليف الإضافية.

س: ما هي الشهادات التي لديك؟

ج: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، إلخ.
