المنزل > المنتجات > موصل BTB >

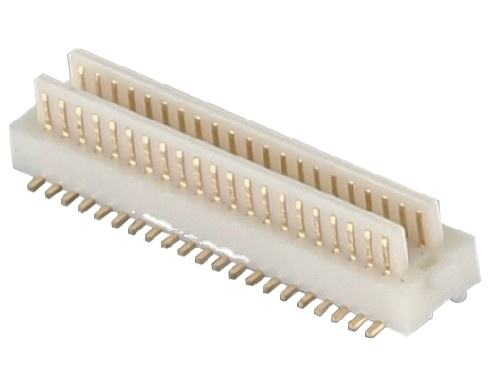

موصل لوحة إلى لوحة ذكر بمسافة 0.5 مم، تلامس مزدوج، متعدد الارتفاعات من النوع الطويل

موصل لوحة إلى لوحة ذكر بمسافة 0.5 مم، تلامس مزدوج، متعدد الارتفاعات من النوع الطويل

موصل لوحة إلى لوحة بمسافة 0.5 مم

موصل لوحة إلى لوحة بتلامس مزدوج

موصل متعدد الارتفاعات من النوع الطويل

مكان المنشأ:

قوانغدونغ، الصين

اسم العلامة التجارية:

XTKCONN

إصدار الشهادات:

CE,SGS,ROHS,ISO9001

رقم الموديل:

موصل BTB

اتصل بنا
اطلب اقتباس
موصل لوحة إلى لوحة ذكر بمسافة 0.5 مم، تلامس مزدوج، متعدد الارتفاعات من النوع الطويل
موصل لوحة إلى لوحة ذكر بمسافة 0.5 مم، تلامس مزدوج، متعدد الارتفاعات من النوع الطويل موصل لوحة إلى لوحة ذكر بمسافة 0.5 مم، تلامس مزدوج، متعدد الارتفاعات من النوع الطويل موصل لوحة إلى لوحة ذكر بمسافة 0.5 مم، تلامس مزدوج، متعدد الارتفاعات من النوع الطويل موصل لوحة إلى لوحة ذكر بمسافة 0.5 مم، تلامس مزدوج، متعدد الارتفاعات من النوع الطويل
تفاصيل المنتج
طلب:
ثنائي الفينيل متعدد الكلور
جنس:
أنثى/ذكر
وظيفة:
المستخدمة في المنتجات الاستهلاكية
درجة حرارة التشغيل:
-40 ~ + 105 درجة
طول الدبوس:
التخصيص
تصفيح:
ذهب
إبراز:

موصل لوحة إلى لوحة بمسافة 0.5 مم

,

موصل لوحة إلى لوحة بتلامس مزدوج

,

موصل متعدد الارتفاعات من النوع الطويل

شروط الدفع والشحن
الحد الأدنى لكمية
1000 قطعة
الأسعار
Negotiable price
تفاصيل التغليف
حزمة فراغ ، وصناديق في الكرتون
وقت التسليم
5-7 أيام
شروط الدفع
خطاب الاعتماد، تي/تي، بايال
القدرة على العرض
3 كيلو قطعة
المنتجات ذات الصلة
سعر جيد موصل BTB بمسافة 0.8 مم، 10 20 40 100 سن، سرعة نقل عالية، موصل ذكر أنثى متصل فيديو

موصل BTB بمسافة 0.8 مم، 10 20 40 100 سن، سرعة نقل عالية، موصل ذكر أنثى

احصل على أفضل سعر
سعر جيد مقبس نحاسي 60 سنًا، 0.8 مم، أنثى BTB، صف مزدوج، موصل لوحة 0.031 بوصة لتطبيقات لوحات الدوائر المطبوعة متصل فيديو

مقبس نحاسي 60 سنًا، 0.8 مم، أنثى BTB، صف مزدوج، موصل لوحة 0.031 بوصة لتطبيقات لوحات الدوائر المطبوعة

احصل على أفضل سعر
سعر جيد 90Pin Double Row PCB Board Connector BTB المقبس الأنثوي 0.4mm الضيق المتوافق مع المقابس بين اللوحات متصل فيديو

90Pin Double Row PCB Board Connector BTB المقبس الأنثوي 0.4mm الضيق المتوافق مع المقابس بين اللوحات

احصل على أفضل سعر
سعر جيد 0.4mm Pitch 80P BTB مقعد ذكر متوافق مع DF40TC-80DP-0.4 متصل فيديو

0.4mm Pitch 80P BTB مقعد ذكر متوافق مع DF40TC-80DP-0.4

احصل على أفضل سعر
اتصل بنا
86 13711847246
tinaliao@xtkconnector.com
86-769-85150486
اتصل الآن
وصف المنتج

0.5mm Pitch Male Board-to-Board Connector, Double Contact, Multiple Height Long-type (موصول ذكر من اللوحة إلى اللوحة، اتصال مزدوج، ارتفاع متعدد)



أبرز المنتجات

✅ التزاوج العمياء والتحديد الذاتي: مدمج في رئيس دليل للتسامح الموضعي ، يمتص التراجع الصغير في التجميع ؛ مفتاح مضاد للعودة يمنع التوجه الخاطئ وتلف الدبوس

✅ هيكل الاتصال المزدوج: أعمدة الاتصال المزدوجة للاتصال الزائد ، المقاومة المنخفضة للاتصال المستقرة ، مقاومة الاهتزاز الأقوى

✅ خيارات الارتباط المتعددة الارتفاع: إمكانية الحصول على خيارات طول الطراز الطويل لارتفاع التراكم لتصميمات التراكم المرنة للPCB

✅ سلامة الإشارة عالية السرعة: التحكم المثابرة الأمثل ، يدعم نقل الإشارة التفاضلية عالية السرعة للوحدات المدمجة عالية الكثافة


وصف المنتج

الفئة البند المواصفات
الأداء الكهربائي الارتفاع 0.5 ملم

التصنيف الحالي 0.5 A لكل اتصال

تصنيف الجهد 60 فولت DC

مقاومة الاتصال ≤ 30 مΩ

مقاومة العزل ≥ 500 MΩ @ DC 500V

الجهد الكهربائي المقاوم للطاقة التيار المتردد 250 فولت، لا وجود لتعطيل
الأداء الميكانيكي دورات التزاوج 500 دورة على الأقل

نطاق درجة حرارة التشغيل -40°C ~ +85°C

طول الزوجين ارتفاعات تراكم متعددة من النوع الطويل اختيارية
المواد والطلاء مواد الاتصال الفوسفور البرونز

طلاء الارتباط مطلية بالذهب على منطقة التزاوج ، لوح تحت النيكل ؛ القصدير على ذيل اللحام

مواد السكن LCP، UL94V-0 مضاد للحريق
البيئة RoHS و REACH متوافقة مع RoHS 2.0 ، متاحة REACH
دليل اللحام نوع الصعود صلّة سطح SMD

ملف تعديل التدفق ذروة 260 درجة مئوية كحد أقصى، وقت البقاء 30 ثانية؛ متوافق مع إعادة التدفق الخالية من Pb

الإشارة المتقاطعة / البديل

بديل التسليم المباشر لـ Molex ، JAE ، Hirose ، TE 0.5mm pitch headers الذكور BTB الطراز الطويل مع اتصال مزدوج.

  • نفس البصمة وتعيين الدبوس ؛ لا حاجة إلى إعادة عمل تخطيط PCB الرئيسية
  • تحسين التكاليف مع الحفاظ على أداء ميكانيكي متكافئ وسرعة عالية
  • عدد المسامير المخصصة / ارتفاع التراص يمكن أن تتطابق مع رقم الجزء الأجنبي الموجود

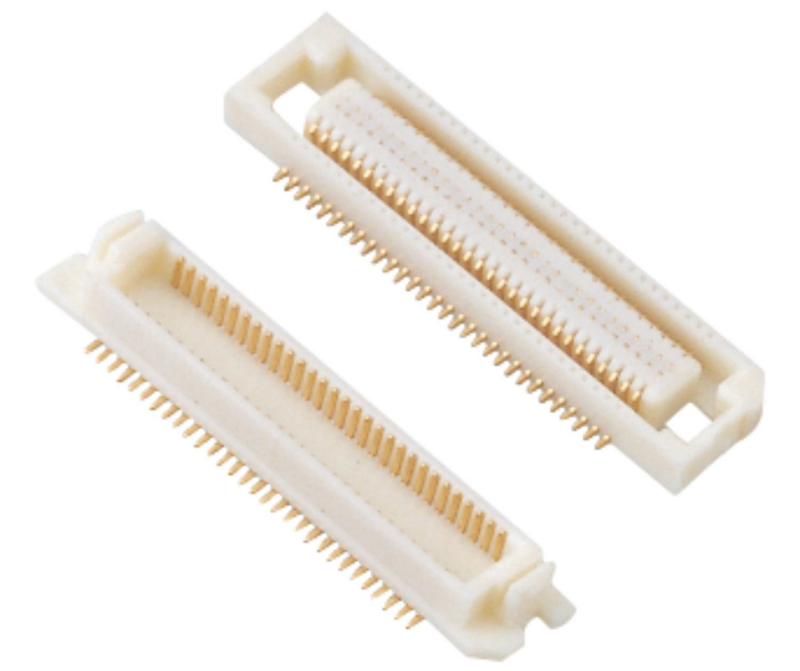

موصل لوحة إلى لوحة ذكر بمسافة 0.5 مم، تلامس مزدوج، متعدد الارتفاعات من النوع الطويل

موصل لوحة إلى لوحة ذكر بمسافة 0.5 مم، تلامس مزدوج، متعدد الارتفاعات من النوع الطويل

موصل لوحة إلى لوحة ذكر بمسافة 0.5 مم، تلامس مزدوج، متعدد الارتفاعات من النوع الطويل


ميزة المنتج

  1. تصميم شعاع الاتصال المزدوج: نقطة اتصال زائدة ، خطر اتصال متقطع أقل تحت الصدمة والاهتزاز
  2. دليل الارتباط الذاتي + مفتاح مكافحة المزيف: يدعم التزاوج المكفوف ، يلغي تلف إدخال العكس
  3. محفظة الطراز الطويل ذات الارتباط المتعدد في الارتفاع: مسافة مرنة بين الأقسام بين الأقسام في الأقسام المتراكمة
  4. محفظة LCP عالية درجة الحرارة: أبعاد مستقرة أثناء إعادة تدفق SMT ، لا تشوه للمحفظة
  5. هندسة محطة محسنة: عائق ثابت لنقل الإشارة عالية السرعة
  6. تصميم منصة SMD لتجميع PCB الآلي

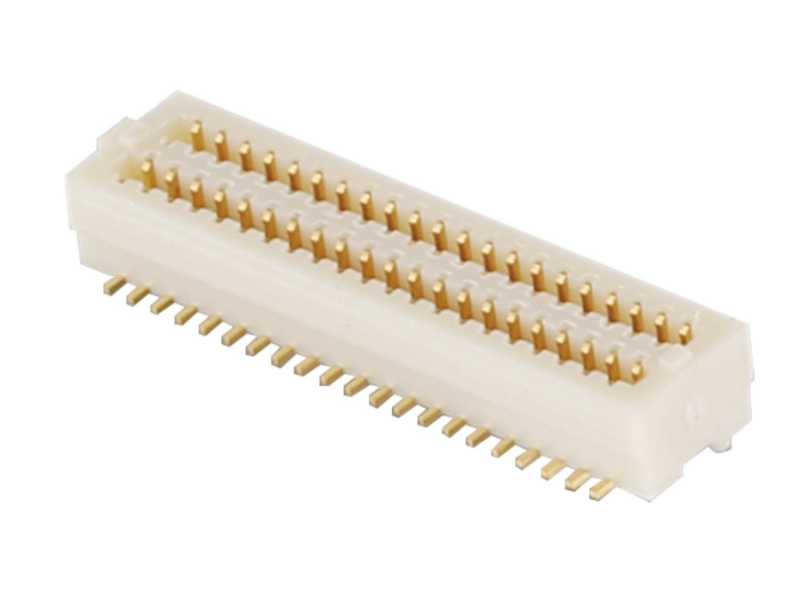

موصل لوحة إلى لوحة ذكر بمسافة 0.5 مم، تلامس مزدوج، متعدد الارتفاعات من النوع الطويل

موصل لوحة إلى لوحة ذكر بمسافة 0.5 مم، تلامس مزدوج، متعدد الارتفاعات من النوع الطويل

موصل لوحة إلى لوحة ذكر بمسافة 0.5 مم، تلامس مزدوج، متعدد الارتفاعات من النوع الطويل

موصل لوحة إلى لوحة ذكر بمسافة 0.5 مم، تلامس مزدوج، متعدد الارتفاعات من النوع الطويل

مزايا المنتج

  • مؤتمر ودي: يقلل تحمل التزاوج المكفوف من جهد المواءمة اليدوية ، ويقلل من معدل رفض الجمع
  • موثوقية عالية: الاتصال المزدوج يضمن الاتصال المستقر للأجهزة ذات دورة حياة طويلة
  • مرونة التصميم: مجموعة واسعة من خيارات الطول المزدوج، يدعم تصميم PCB المكدسة وحدات
  • ميزة التكلفة: استبدال BTB المستورد من دبوس إلى دبوس، وتقصير وقت التوصيل وتقليل تكلفة BOM
  • جاهز للسرعة العالية: هيكل الاتصال المضبط يحافظ على سلامة الإشارة لخطوط التفاضل عالية السرعة
  • التوافق SMT الكامل: شريط التعبئة المتحركة جاهز للاستخدام في آلة التقط والوضع الآلي

التطبيق

وحدات التحكم الصناعية

الأجهزة الطبية المحمولة،

الشاشة الذكية

بوابة إنترنت الأشياء

لوحة مساعدة للخادم

لوحة فرعية لجهاز الإرسال البصري،

معدات اختبار محمولة

الإلكترونيات الداخلية للسيارات

وصلة PCB المتراصمة

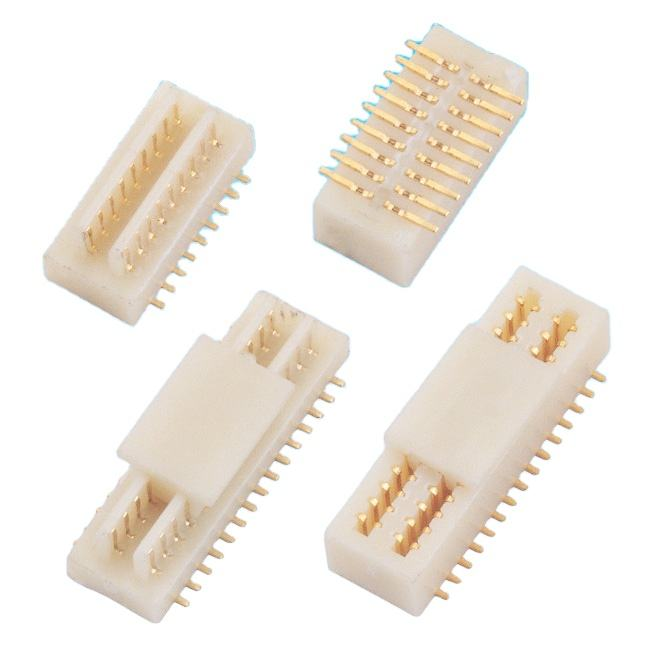

موصل لوحة إلى لوحة ذكر بمسافة 0.5 مم، تلامس مزدوج، متعدد الارتفاعات من النوع الطويل

التعبئة

الشريط والرول (الرول) ، التعبئة القياسية للفول، متوافقة مع آلة SMT التلقائية للاختيار والمكان، تعمل مباشرة على خط الإنتاج الخاص بك.

موصل لوحة إلى لوحة ذكر بمسافة 0.5 مم، تلامس مزدوج، متعدد الارتفاعات من النوع الطويلوقت التنفيذ

  • العينات: 3 أيام عمل
  • الطلبات بالجملة: 1 ~ 3 أسابيع
  • MOQ: قابل للتفاوض
  • عينات مجانية متاحة؛ دعم الإفراج السريع عن العينات

شهادة المصنع والخدمة المخصصة

الشهادات: ISO9001، ISO14001، RoHS، REACH

  • الـ MOQ: MOQ مرنة للمنتجات القياسية
  • سياسة العينة: دعم العينات المجانية / الإفراج السريع عن العينات لاختبارك الهندسي
  • تخصيص: ارتفاع متزامن مخصص ، سمك الصفائح ، رقم PIN ، لون المقصورة ، والعلامة متاحة. ODM و OEM مقبولة.


إرشادات اختيار المهندس

  1. تأكيد ارتفاع التراص المطلوب أولاً ؛ هذا هو المعلم الرئيسي لسلسلة النوع الطويل
  2. تحقق من عدد الدبابيس ومتطلبات سرعة الإشارة: حدد التصفية الذهبية لتطبيقات عالية السرعة / ارتعاشات عالية
  3. التحقق من إزالة كومة PCB للحفاظ على تساهل تعويض التزاوج العمياء
  4. للتطبيقات الثقيلة في الاهتزاز ، يوصى بالنسخة ذات الاتصال المزدوج مقابل BTB ذات الاتصال الواحد
  5. تحميل ورقة بياناتنا و ملف 3D STEP لمحاكاة بصمة PCB قبل التخطيط
  6. اطلب عينة مجانية للتزاوج وتحقق من سلامة الإشارة


الأسئلة الشائعة

س: هل لديك كتالوج؟ هل يمكنك إرسال الكتالوج لي للتحقق من جميع منتجاتك؟

ج: نعم، يمكنك الاتصال بنا عبر الإنترنت أو إرسال بريد إلكتروني للحصول على الكتالوج.

س: لا أستطيع العثور على المنتج في كاتا الخاص بكهل يمكنك صنع هذا المنتج لي؟
ج: يظهر كتالوجنا معظم منتجاتنا ، ولكن ليس كل شيء. فقط أخبرنا بأي منتج تحتاج إليه وكم تريد. إذا لم يكن لدينا ، فيمكننا أيضًا تصميم وصنع قالب جديد لإنتاجه.للمعلومات، صنع قالب عادي سوف يستغرق حوالي 35-45 يوما.

س: هل يمكنك تقديم عينة؟ هل هذه العينات مجانية؟
ج: نعم، ونحن نقدم 5-10 أجزاء من العينات المجانية للاختبار. ولكن عليك أن تدفع تكلفة الشحن

س: ماذا عن وقت التسليم؟
ج: يتم تسليم السلع الموجودة في غضون يوم واحد ؛ يتم تسليم السلع المخصصة في غضون 5-7 أيام

س: كيف أُرسل طلبي؟
ج: بالنسبة للحزم الصغيرة ، أرسلها بالبريد السريع ، مثل DHL ، FedEx ، UPS ، TNT ، EMS. هذه خدمة من باب إلى باب. بالنسبة للحزم الكبيرة ، يمكننا إرسالها جواً أو بحراً. نستخدم صناديق التصدير القياسية.سنكون مسؤولين عن أي تلف في المنتج أثناء التسليم.

6س: ما نوع الدفع الذي تقبله؟ هل يمكنني الدفع بالرنغ؟
ج: نحن نقبل T / T ((تحويل) ، ويسترن يونيون، و PayPal. يرجى التأكد من أننا يمكن أن نتلقى نفس المبلغ كما الفاتورة. ويمكنك دفع المال في اليوان. لا مشكلة.

7س: ماذا عن مراقبة الجودة في شركتك
ج: اتبع ISO9001 بدقة؛ IQC و OQC و IPQC و QA يشغلون 10% من قسم الجودة لدينا. يتم تطبيق اختبار CCD على 99% من تطبيقات منتجات شركتنا.

س: أريد قائمة أسعار جميع منتجاتك. هل لديك قائمة أسعار؟
الجواب: ليس لدينا قائمة أسعار لكل منتجاتنا. لأن لدينا العديد من العناصر، فمن المستحيل جعل جميع أسعارهم في قائمة،والأسعار تتغير دائما بسبب تكلفة المواد والكميةويمكنك أن تعطينا قائمة بجميع العناصر التي تحتاج إليها، وسوف نتأكد بعناية واحدة تلو الأخرى ونعطيك قائمة المواصفات والأسعار

س: هل يمكنك صنع منتجات مخصصة وتعبئة مخصصة؟
ج: نعم لقد صنعنا الكثير من المخصصات
المنتجات لعملائنا من قبل (أساسا الحبال الأسلاكية). حول التعبئة المخصصة، لا توجد مشكلة؛ يمكننا وضع شعارك أو غيرها من المعلومات على التعبئة.فقط يجب أن أشير إلى أنه سيسبب بعض التكاليف الإضافية.

س: ما هي الشهادات التي لديك؟
ج: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، الخ
