مكان المنشأ:
قوانغدونغ، الصين
اسم العلامة التجارية:
XTKCONN
إصدار الشهادات:
CE,SGS,ROHS,ISO9001
رقم الموديل:
موصل BTB

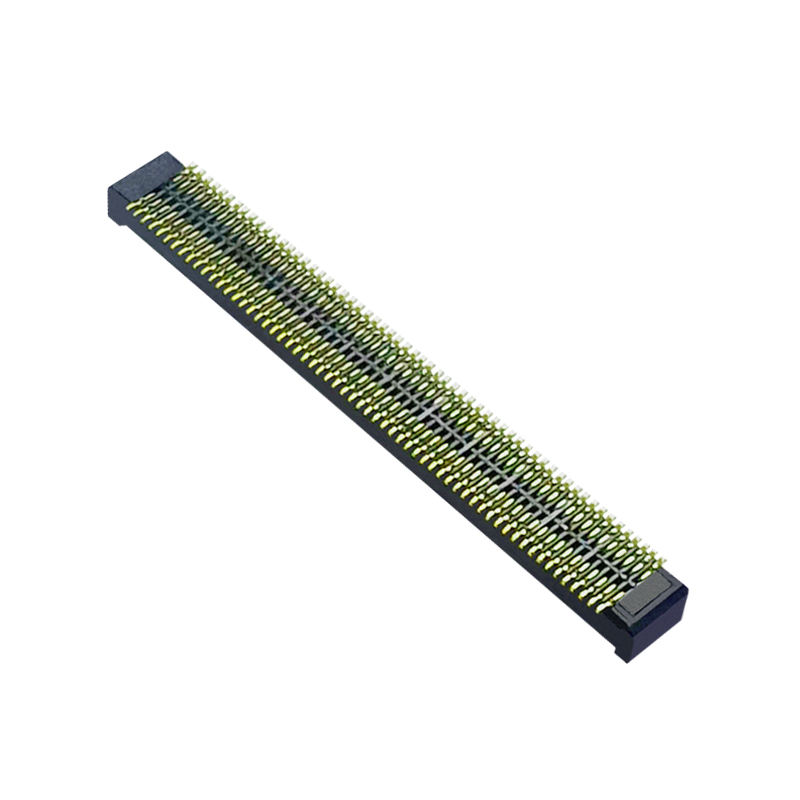

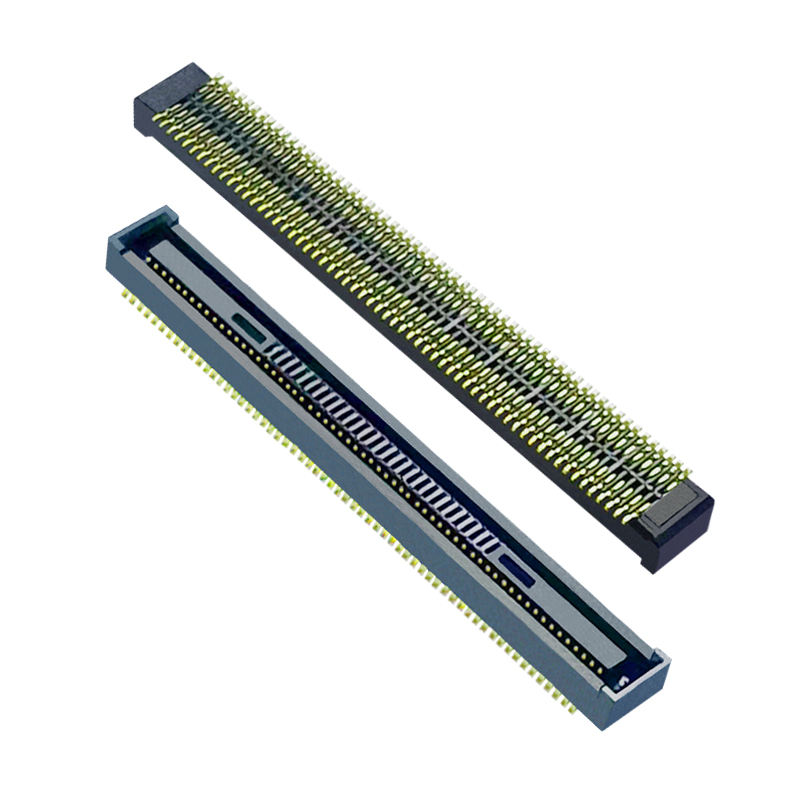

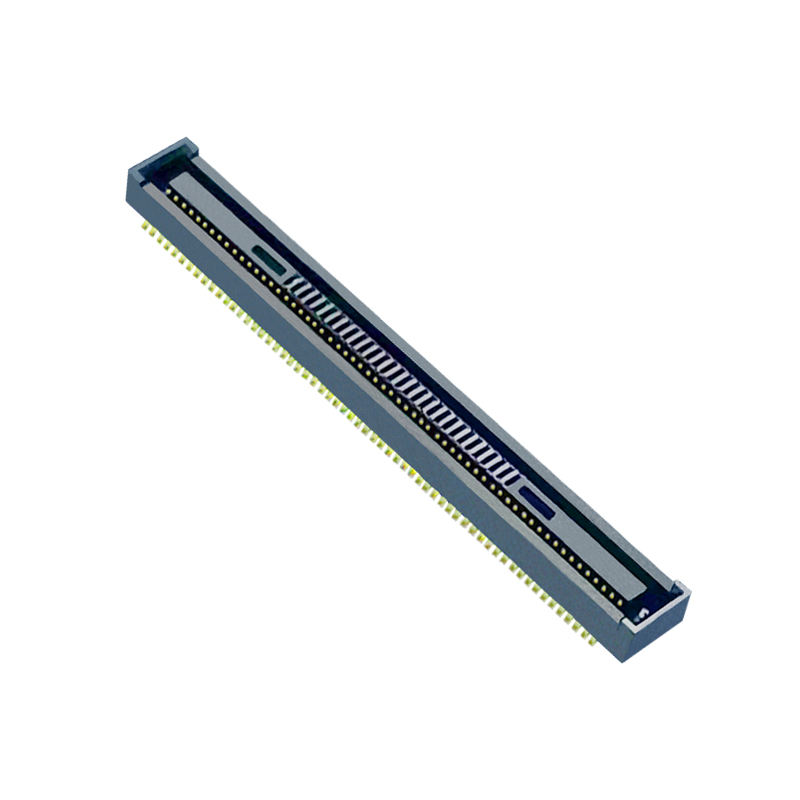

متوافق مع موصل لوحة إلى لوحة أنثى من سلسلة Hirose DF40TC (2.0) -120DS-0.4- 0.4 مم SMT DF40TC
أبرز المنتجات
✅ أضلاع توجيه للمطابقة العمياء والمحاذاة الذاتية، تحمل انحراف XY ±0.33 مم، تصميم مقاوم للانحراف يقلل من نفايات التجميع
✅ أداء إشارة عالي السرعة، يدعم PCIe Gen4 / USB4 Gen2 حتى 16 ~ 20 جيجابت في الثانية، مستقر للأزواج التفاضلية عالية السرعة
✅ ارتفاع مكدس ثابت 2.0 مم، تحكم دقيق في تباعد اللوحة لتصميم وحدات نحيفة
✅ كثافة عالية 120 سنًا، 0.4 مم مسافة SMT سطح جبل، بصمة مدمجة
✅ تغليف شريط وبكرة، التقاط ووضع مباشر لخط تجميع SMT
وصف المنتج
| الفئة | الصنف | المواصفات |
|---|---|---|
| كهربائي | التيار المقنن | 0.3 أمبير لكل نقطة اتصال |
| الجهد المقنن | 30 فولت تيار متردد/مستمر | |
| مقاومة التلامس | بحد أقصى 90 ميجا أوم | |
| مقاومة العزل | بحد أدنى 50 ميجا أوم @ 100 فولت تيار مستمر | |
| جهد التحمل | 100 فولت تيار متردد، دقيقة واحدة، بدون انهيار | |
| ميكانيكي | المسافة | 0.4 مم |
| عدد الدبابيس | 120P | |
| الارتفاع المكدس | 2.0 مم | |
| دورات المطابقة | ≥10 دورات | |
| نطاق المحاذاة الذاتية | اتجاه X/Y ±0.33 مم | |
| المواد والطلاء | الغلاف | LCP عالي الحرارة، أسود |
| مادة التلامس | برونز الفوسفور | |
| طلاء التلامس | طلاء ذهبي على منطقة التلامس، حاجز نيكل | |
| بيئة | درجة حرارة التشغيل | -55 درجة مئوية ~ +125 درجة مئوية |
| الامتثال | متوافق مع RoHS، REACH SVHC | |
| دليل اللحام | نوع التركيب | لحام إعادة التدفق SMT |
| ملف إعادة التدفق | اتبع منحنى إعادة التدفق القياسي الخالي من الرصاص SMT؛ هيكل مقاوم لامتصاص اللحام |
بديل متوافق مباشر لـسلسلة Hirose DF40TC(2.0)-120DS-0.4المقبس. تطابق كامل في تخطيط الدبابيس، البصمة، ارتفاع التكديس، وواجهة المطابقة. تحقق بديل: قارن مع سلسلة Molex، Amphenol 0.4 مم عالية السرعة BTB لتأهيل المصدر الثاني.
ملاحظة: جزءنا هو مكافئ شكلي وظيفي، مثالي لخفض تكلفة قائمة المواد وتخفيف مخاطر التوريد.
ميزة المنتج
بدیل مصدر ثانٍ لـ Hirose، وقت تسليم أقصر ومرونة أفضل في الحد الأدنى لكمية الطلب مقارنة بالعلامة التجارية الأصلية
فحص استمرارية وفحص بصري بنسبة 100% قبل الشحن، معدل فشل منخفض
هيكل تلامس مضبوط على السرعة العالية، سلامة إشارة مؤكدة للإشارات التفاضلية عالية السرعة
تصميم مقاوم للانحراف قوي يقلل من معدل رفض التجميع في الإنتاج الضخم
عدد دبابيس مخصص وارتفاع تكديس متاح، يدعم التحقق من العينات الأولية للمشروع
دعم وثائق كامل: ورقة بيانات، نموذج STEP ثلاثي الأبعاد، رسم بصمة PCB، تقرير اختبار
كاميرات صناعية،
ليدار،
رادار المليمتر،
وحدات منظار طبي،
معدات اختبار محمولة عالية السرعة،
وحدات حوسبة حافة الذكاء الاصطناعي،
لوحات أم نحيفة مدمجة،
وحدات عرض،
وحدات اتصالات 5G صغيرة.
التعبئة والتغليف
شريط وبكرة (بكرة). تعبئة بكرة قياسية، متوافقة مع آلة الالتقاط والوضع الأوتوماتيكية SMT، تعمل مباشرة على خط الإنتاج الخاص بك.
وقت التسليم
الشهادات: ISO9001، RoHS، REACH compliant.
