مكان المنشأ:
قوانغدونغ، الصين
اسم العلامة التجارية:
XTKCONN
إصدار الشهادات:
CE,SGS,ROHS,ISO9001
رقم الموديل:
موصل BTB

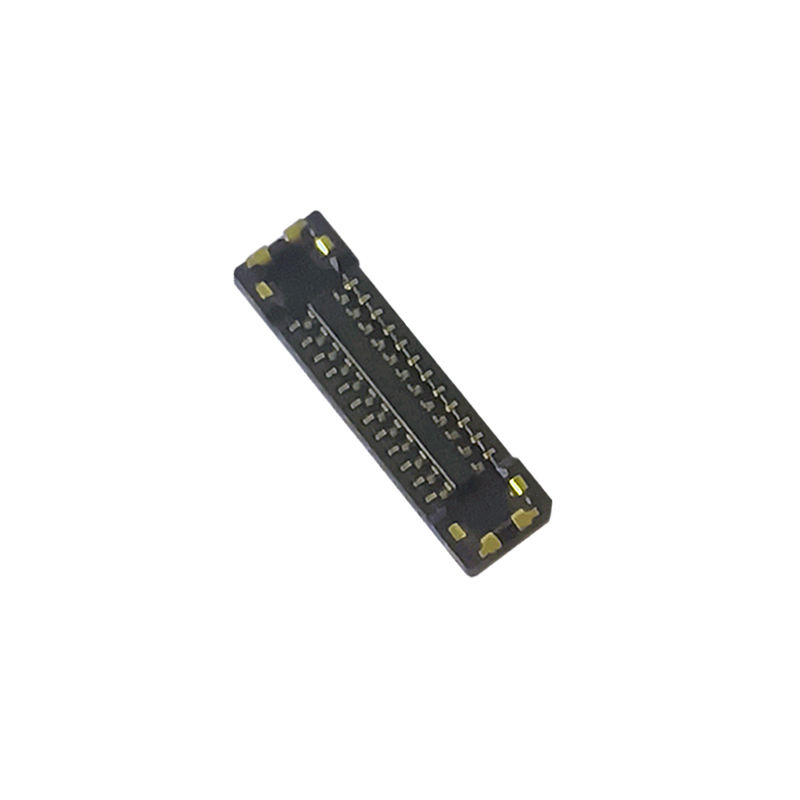

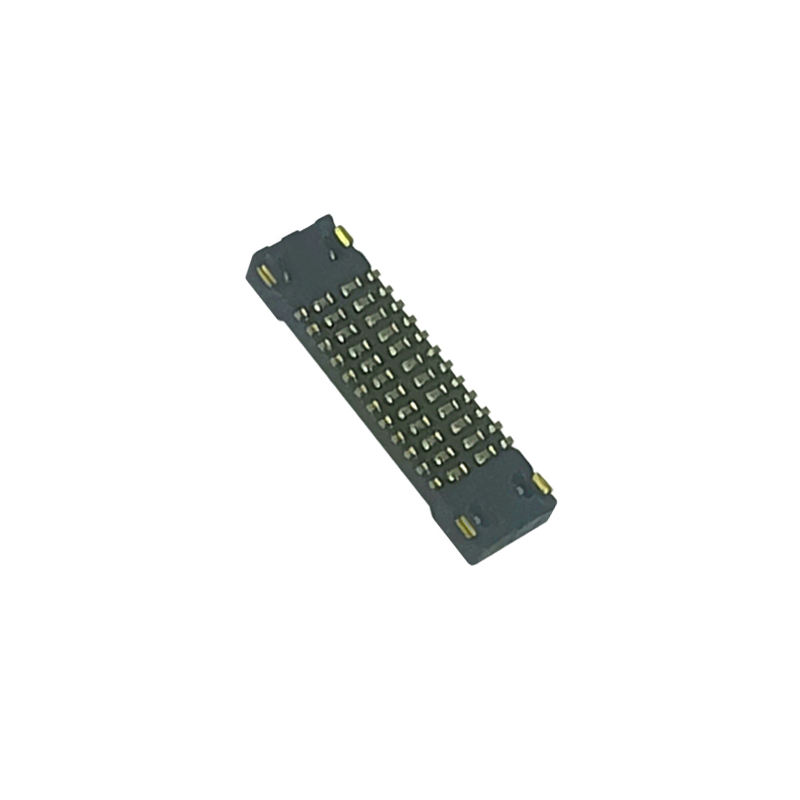

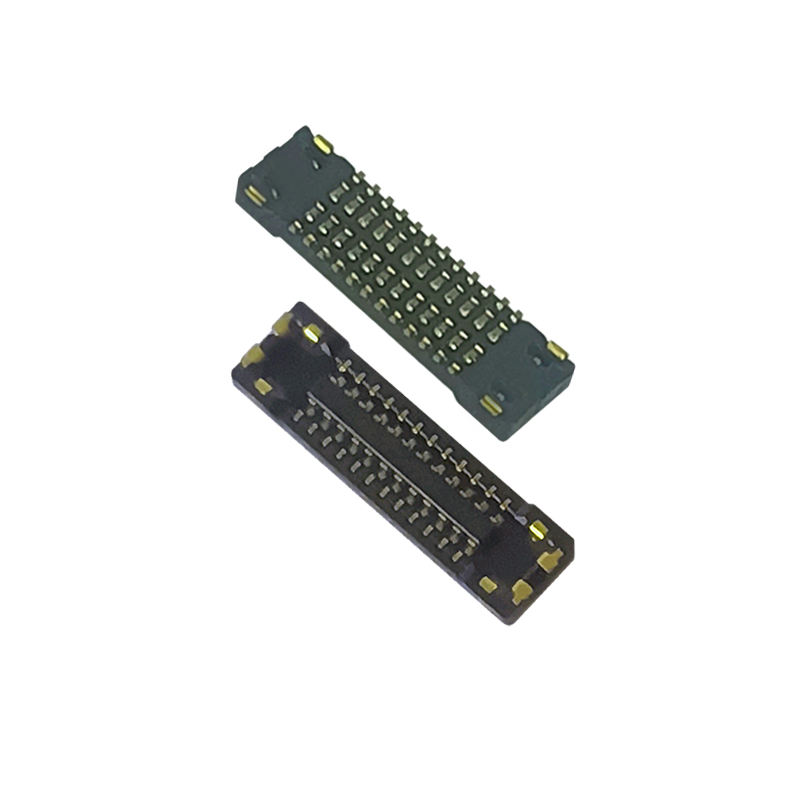

موصلات لوحة إلى لوحة ميزانين أنثى بمقعد 24 دبوس 0.35 مم ضيق الملعب BTB WP27D-S024VA1-R15000
أبرز المنتجات
✅ اقتران أعمى ومحاذاة ذاتية: إطار توجيه مضاد للانحراف، يمتص إزاحة التجميع، يتجنب تلف الدبوس أثناء الاقتران اليدوي/التلقائي
✅ سلامة الإشارة عالية السرعة، نقل مستقر عالي التردد لتكديس لوحات PCB متعددة الطبقات المدمجة
✅ ارتفاع اقتران ثابت 0.7 مم، تحكم دقيق في فجوة لوحة PCB لتصميم الأجهزة ذات المظهر النحيف
✅ هيكل اتصال مزدوج النقطة، مضاد للاهتزاز والصدمات، ردود فعل نقر واضحة لتأكيد الاقتران الكامل
✅ تغليف شريط SMT، وضع مباشر في خط التجميع التلقائي الخاص بك
وصف المنتج
| الفئة | العنصر | المواصفات |
|---|---|---|
| الأداء الكهربائي | الملعب | 0.35 مم |
| عدد الدبابيس | 24P (إشارة + أطراف طاقة مدمجة) | |
| الجهد المقنن | 50 فولت تيار متردد/مستمر | |
| التيار المقنن | دبوس الإشارة: 0.3 أمبير؛ دبوس الطاقة: 3.0 أمبير | |
| مقاومة التلامس | الإشارة ≤ 70 ميجا أوم؛ الطاقة ≤ 20 ميجا أوم (أولي) | |
| مقاومة العزل | ≥ 1000 ميجا أوم @ 250 فولت تيار مستمر | |
| جهد التحمل | 150 فولت تيار متردد، 60 ثانية بدون انهيار | |
| الأداء الميكانيكي | ارتفاع الاقتران | 0.7 مم |
| المتانة | 30 دورة اقتران | |
| قوة الاقتران / الفصل | قوة إدخال منخفضة متحكم بها، قوة تثبيت مستقرة | |
| المواد والطلاء | مادة التلامس | سبيكة نحاسية |
| طلاء التلامس | طلاء ذهبي على منطقة الاقتران؛ حاجز نيكل لمنع تغلغل اللحام | |
| العازل | بلاستيك LCP عالي الحرارة، UL94V-0 | |
| بيئي | درجة حرارة التشغيل | -40 درجة مئوية ~ +85 درجة مئوية |
| الامتثال | RoHS، REACH | |
| دليل اللحام | نوع التركيب | تركيب سطحي SMT |
| ملف إعادة التدفق | ذروة 260 درجة مئوية كحد أقصى، إعادة تدفق SMT قياسية |
بديل متوافق تمامًا مع JAE WP27D-S024VA1-R15000.
نفس بصمة القدم، ارتفاع التكديس، تعريف الدبوس، والأداء الكهربائي.
استبدال مباشر للجزء الأصلي من JAE دون الحاجة إلى مراجعة تصميم لوحة PCB.
يعمل أيضًا كبديل لخفض التكلفة للعلامات التجارية الدولية المتميزة لـ BTB لتطبيقات ميزانين الملعب فائق الدقة 0.35 مم.
ميزة المنتج
الأجهزة القابلة للارتداء، ساعات ذكية، نظارات الواقع المعزز/الواقع الافتراضي، وحدات فرعية للهواتف الذكية، وحدات داخلية للأجهزة اللوحية، مستشعرات إنترنت الأشياء المدمجة، إلكترونيات طبية محمولة، وحدات كاميرا صغيرة، وحدات عرض مصغرة.
التعبئة والتغليف
شريط وبكرة (بكرة): 15000 قطعة/بكرة. شريط حامل منقوش.
متوافق تمامًا مع آلات الانتقاء والوضع SMT وجاهز للتحميل مباشرة على خط الإنتاج الخاص بك.
المهلة الزمنية
عينات: 3 أيام عمل
طلب بالجملة: 1 ~ 3 أسابيع
الحد الأدنى للطلب: قابل للتفاوض
عينات مجانية مدعومة؛ إصدار عينات سريع للتحقق الهندسي
شهادات المصنع والخدمة المخصصة
الشهادات: ISO9001، RoHS، REACH متوافقة.
سياسة العينات: عينات مجانية متاحة، إصدار عينات سريع
الحد الأدنى للطلب: حد أدنى للطلب منخفض للأجزاء القياسية؛ عدد دبابيس مخصص/ارتفاع تكديس متاح عند الطلب
تقييم طريقة الاقتران: هذا الجزء يدعم الاقتران الأعمى، موصى به للتجميع الآلي أو التجميع اليدوي مع صعوبة المحاذاة.
ج: يتم تسليم البضائع المخزنة في غضون يوم واحد؛ يتم تسليم البضائع المخصصة في غضون 5-7 أيام.
س: كيف تشحن طلبي؟
