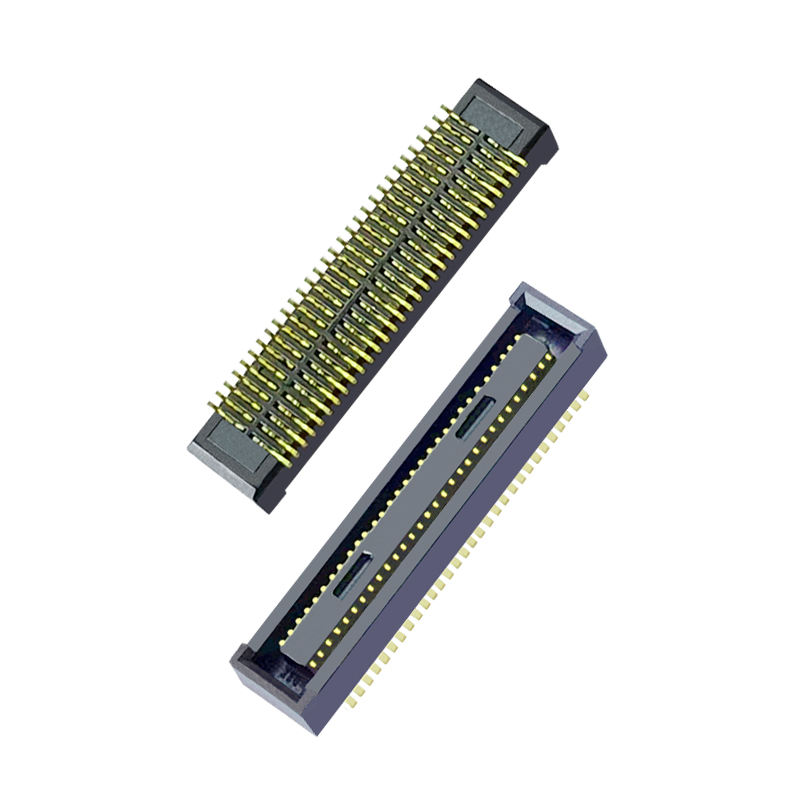

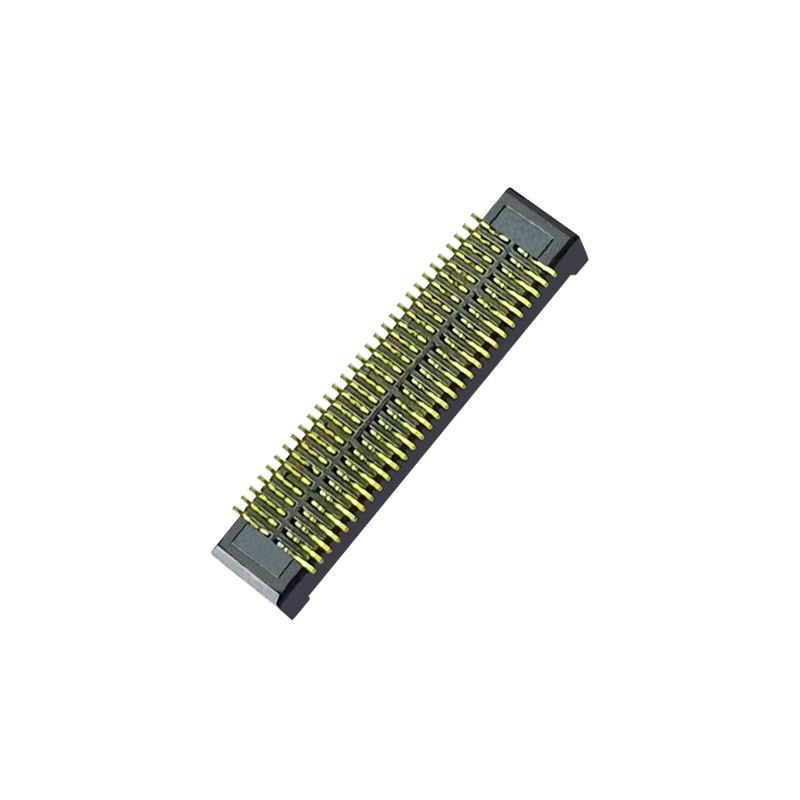

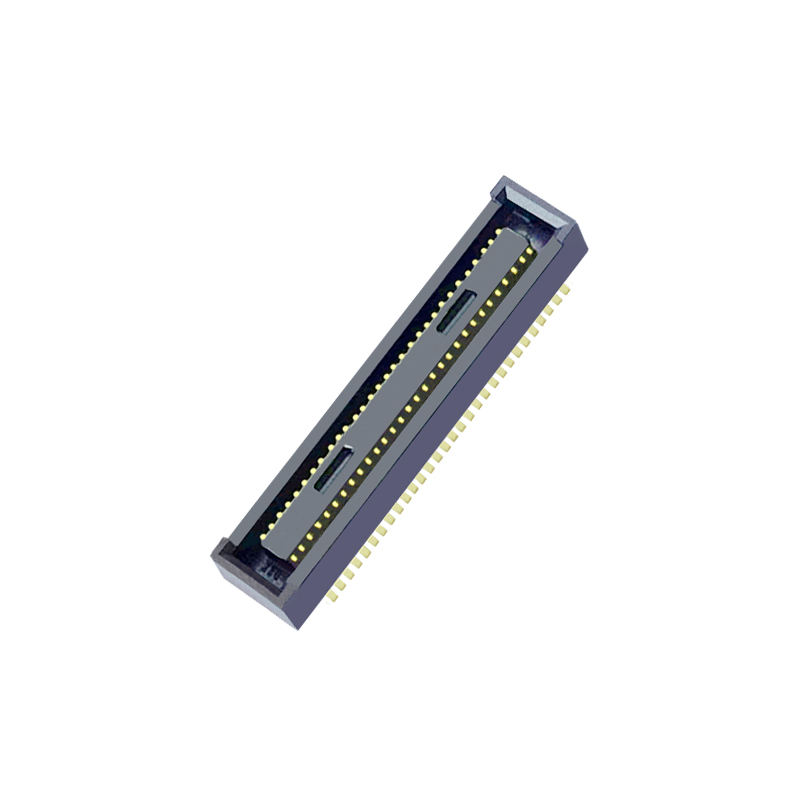

Name: 0.4mm Pitch 60P Board To Board Mezzanine Connector متوافق مع HRS DF40TC ((2.0) -60DS-0.4V
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: موصل BTB
Price: 4.01 USD
Availability: InStock

المنزل > المنتجات > موصل BTB >

0.4mm Pitch 60P Board To Board Mezzanine Connector متوافق مع HRS DF40TC ((2.0) -60DS-0.4V

0.4mm مساحة BTB المرفق المقبس الإناث

رابط PCB متوافق مع HRS DF40TC

60P لوحة إلى لوحة وصلة وسط

مكان المنشأ:

قوانغدونغ، الصين

اسم العلامة التجارية:

XTKCONN

إصدار الشهادات:

CE,SGS,ROHS,ISO9001

رقم الموديل:

موصل BTB

اتصل بنا

اطلب اقتباس

تفاصيل المنتج

طلب:

ثنائي الفينيل متعدد الكلور

جنس:

أنثى/ذكر

وظيفة:

المستخدمة في المنتجات الاستهلاكية

درجة حرارة التشغيل:

-40 ~ + 105 درجة

طول الدبوس:

التخصيص

تصفيح:

ذهب

إبراز:

0.4mm مساحة BTB المرفق المقبس الإناث

رابط PCB متوافق مع HRS DF40TC

60P لوحة إلى لوحة وصلة وسط

شروط الدفع والشحن

الحد الأدنى لكمية

1000 قطعة

الأسعار

Negotiable price

تفاصيل التغليف

حزمة فراغ ، وصناديق في الكرتون

وقت التسليم

5-7 أيام

شروط الدفع

خطاب الاعتماد، تي/تي، بايال

القدرة على العرض

3 كيلو قطعة

المنتجات ذات الصلة

فيديو

موصل BTB بمسافة 0.8 مم، 10 20 40 100 سن، سرعة نقل عالية، موصل ذكر أنثى

احصل على أفضل سعر

فيديو

مقبس نحاسي 60 سنًا، 0.8 مم، أنثى BTB، صف مزدوج، موصل لوحة 0.031 بوصة لتطبيقات لوحات الدوائر المطبوعة

احصل على أفضل سعر

فيديو

90Pin Double Row PCB Board Connector BTB المقبس الأنثوي 0.4mm الضيق المتوافق مع المقابس بين اللوحات

احصل على أفضل سعر

فيديو

0.4mm Pitch 80P BTB مقعد ذكر متوافق مع DF40TC-80DP-0.4

احصل على أفضل سعر

اتصل بنا

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

اتصل الآن

وصف المنتج

0.4 ملم ضيقة الطول لوحة إلى لوحة ميسانين وصلة صف مزدوج 12 دبوس متوافق DF40TC-12DP-0.4 وصلة لوحة الذكور

أبرز المنتجات

التزاوج العمياء والتوافق الذاتي: الأضلاع الموجهة المدمجة تمتص التجميع ، ويمنع تلف الدبوس أثناء التزاوج اليدوي / الآلي
أداء عالية السرعة: يدعم PCIe 4.0 / 16Gbps ، سلامة إشارة مستقرة لأزواج التفاضل عالية السرعة
الارتفاع المتحكم به: ارتفاع ثابت للتراكم 2.0mm، تحكم دقيق في فجوة PCB لتصميم وحدات مضخمة مضغوطة
0مساحة 4 ملم، 60 موقعاً، حاوية نسائية قابلة للتركيب على السطح

وصف المنتج

الفئة	البند	المعلم
الكهرباء	نقطة الاتصال	0.4 ملم
	الموقع	60P
	التيار المسموح به	0.3 ألف دولار لكل دبوس
	الجهد القياسي	30 فولت AC
	مقاومة الاتصال	≤50 مΩ
	مقاومة العزل	≥ 1000 MΩ
	مقاومة الجهد	100 فولت AC / 1 دقيقة
	سعر البيانات القصوى	16 جيجابايت في الثانية (PCIe Gen4)
الميكانيكية	ارتفاع الكومة المتزاوجة	2.0 ملم
	دورات التزاوج	10 دورات على الأقل
	التسامح مع التوافق الذاتي	±0.33 ملم تحويل XY
	نوع الصعود	صمام سطح SMT
المواد والطلاء	السكن	LCP، UL94V-0
	مواد الاتصال	سبيكة النحاس
	طلاء الارتباط	طلاء الذهب على حاجز النيكل
	الحاجز	جدار النيكل المضاد لحام
البيئة	درجة حرارة التشغيل	-40°C ~ +125°C
	الامتثال	RoHS، REACH
الحرار	ملف تعديل التدفق	التدفق الخالي من الرصاص، اتبع IPC/JEDEC J-STD-020
	ملاحظة	لا يوجد لحام يدوي على منطقة الاتصال

الإشارة المتقاطعة / البديل

بصمة مباشرة واستبدال متوافق مع الأداءهيروز DF40TC ((2.0)-60DS-0.4Vنفس نمط الأرض PCB، واجهة التزاوج، الأداء الكهربائي والميكانيكي. بديل انخفاض في نقص مخزون HRS، خفض التكاليف، استراتيجية توريد متعددة المصادر.لا يتطلب تعديل تخطيط PCB للاستبدال.

0.4mm Pitch 60P Board To Board Mezzanine Connector متوافق مع HRS DF40TC ((2.0) -60DS-0.4V

ميزة المنتج

أضلاع دليل متكاملة للتزاوج المكفوف والتحديد الذاتي ، يقلل من قطعة التجميع من عدم المواءمة
حاجز مضاد لحام ، يمنع لحام التسلل إلى منطقة الاتصال أثناء تدفق SMT
هيكل عازل معزز ، مقاومة الصدمات والاهتزازات للمجمعات المدمجة المتراكمة
تجويف اتصال مغطى بالكامل، يمنع تلوث الغبار والجريان
خصائص عالية التردد المستقرة ، صوت متقاطع منخفض لنقل الإشارة عالية السرعة
أوضح ردود فعل النقر اللمسية لتأكيد التزاوج الكامل

0.4mm Pitch 60P Board To Board Mezzanine Connector متوافق مع HRS DF40TC ((2.0) -60DS-0.4V

مزايا المنتج

✅البديل المباشر: نفس البصمة مثل سلسلة HRS DF40TC ، صفر إعادة ترتيب

✅صديقة للجمعية: تصميم التنسيق الذاتي يتسامح مع تحويل الموقع ، وانخفاض معدل فشل التجميع

✅إشارة عالية السرعة مستقرة: هندسة اتصال محسنة للإشارة التفاضلية عالية السرعة

✅حزم البكرات SMT: متوافق مباشرة مع آلات الاختيار الآلي

✅تخفيف المخاطر من مصادر متعددة: تجنب وقت المورد الواحد وتقلبات الأسعار

✅مباشرة من المصنع: عينة مرنة ودعم دفعات صغيرة للتحقق من صحة الهندسة

التطبيق

وحدات التحكم الصناعية
لوحات طبية مضمنة صغيرة
وحدات أجهزة الكاميرا / أجهزة استشعار الرؤية
أجهزة المحمولة المحمولة
وحدات التخزين عالية السرعة
مجموعات إلكترونية مساعدة للسيارات
حلول الـ PCB المتراكمة في الإلكترونيات الاستهلاكية

0.4mm Pitch 60P Board To Board Mezzanine Connector متوافق مع HRS DF40TC ((2.0) -60DS-0.4V

التعبئة

الشريط و الملف (تغليف الملف):التعبئة الموحدة القياسية لـ SMT pick-and-place machine. يمكن تحميل الأجزاء مباشرة على خط الإنتاج الآلي الخاص بك دون إعادة التعبئة. تتوفر خدمة التقط التابيت للنموذج الأول للمجموعات الصغيرة.

0.4mm Pitch 60P Board To Board Mezzanine Connector متوافق مع HRS DF40TC ((2.0) -60DS-0.4V وقت التنفيذ

طلب العينة: 3 أيام عمل
طلبات الإنتاج الضخم: 1-3 أسابيع ، معتمدة على التكوين وكمية الطلب

شهادة المصنع والخدمة المخصصة

الشهادات: ISO9001، RoHS، REACH متوافقة.

سياسة العينات: العينات المجانية المتاحة، الإفراج السريع عن العينات
MOQ: MOQ منخفضة للأجزاء القياسية ؛ عدد المسامير المخصصة / ارتفاع التراص متاح عند الطلب
تخصيص: رمز PIN مخصص، ارتفاع التراص، سمك الصفائح، خيارات الحماية لمتطلبات المشروع الخاصة
الدعم الهندسي الكامل: ورقة بيانات، رسم 2D / 3D، بصمة PCB، تقرير الاختبار متاح عند الطلب

إرشادات اختيار المهندس

تأكدي أنك بحاجة إلىارتفاع كومة المزدوجة(نحن ندعم العديد من أنواع الارتفاع من سلسلة DF40TC)
التحقق من بصمة PCB ؛ هذا الجزء يطابق نمط الأرض HRS DF40TC ((2.0)-60DS-0.4V
تحقق من متطلبات السرعة العالية: بالنسبة لإشارة PCIe4 / 16Gbps ، استخدم توجيه الزوج المطابق
التحكم الميكانيكي: نطاق 0.33 ملم التنسيق الذاتي ؛ تجنب القوة الزوجية المفرطة
SMT: استخدام نموذج إعادة التدفق المعيارية خالية من الرصاص؛ تصميم فتح القالب حسب توصية بصمة PCB لدينا
اتصل بفريقنا الهندسي لدعم محاكاة التراكم أو التحقق من صحة التزاوج

الأسئلة الشائعة

س: هل لديك كتالوج؟ هل يمكنك إرسال الكتالوج لي للتحقق من جميع منتجاتك؟

ج: نعم، يمكنك الاتصال بنا عبر الإنترنت أو إرسال بريد إلكتروني للحصول على الكتالوج.

س: لا أستطيع العثور على المنتج في كاتا الخاص بكهل يمكنك صنع هذا المنتج لي؟

ج: يظهر كتالوجنا معظم منتجاتنا ، ولكن ليس كل شيء. فقط أخبرنا بأي منتج تحتاج إليه وكم تريد. إذا لم يكن لدينا ، فيمكننا أيضًا تصميم وصنع قالب جديد لإنتاجه.للمعلومات، صنع قالب عادي سوف يستغرق حوالي 35-45 يوما.

س: هل يمكنك تقديم عينة؟ هل هذه العينات مجانية؟

ج: نعم، ونحن نقدم 5-10 أجزاء من العينات المجانية للاختبار. ولكن عليك أن تدفع تكلفة الشحن

س: ماذا عن وقت التسليم؟

ج: يتم تسليم السلع الموجودة في غضون يوم واحد ؛ يتم تسليم السلع المخصصة في غضون 5-7 أيام

س: كيف أُرسل طلبي؟

ج: بالنسبة للحزم الصغيرة ، أرسلها بالبريد السريع ، مثل DHL ، FedEx ، UPS ، TNT ، EMS. هذه خدمة من باب إلى باب. بالنسبة للحزم الكبيرة ، يمكننا إرسالها جواً أو بحراً. نستخدم صناديق التصدير القياسية.سنكون مسؤولين عن أي تلف في المنتج أثناء التسليم.

6س: ما نوع الدفع الذي تقبله؟ هل يمكنني الدفع بالرنغ؟

ج: نحن نقبل T / T ((تحويل) ، ويسترن يونيون، و PayPal. يرجى التأكد من أننا يمكن أن نتلقى نفس المبلغ كما الفاتورة. ويمكنك دفع المال في اليوان. لا مشكلة.

7س: ماذا عن مراقبة الجودة في شركتك

ج: اتبع ISO9001 بدقة؛ IQC و OQC و IPQC و QA يشغلون 10% من قسم الجودة لدينا. يتم تطبيق اختبار CCD على 99% من تطبيقات منتجات شركتنا.

س: أريد قائمة أسعار جميع منتجاتك. هل لديك قائمة أسعار؟

الجواب: ليس لدينا قائمة أسعار لكل منتجاتنا. لأن لدينا العديد من العناصر، فمن المستحيل جعل جميع أسعارهم في قائمة،والأسعار تتغير دائما بسبب تكلفة المواد والكميةويمكنك أن تعطينا قائمة بجميع العناصر التي تحتاج إليها، وسوف نتأكد بعناية واحدة تلو الأخرى ونعطيك قائمة المواصفات والأسعار

س: هل يمكنك صنع منتجات مخصصة وتعبئة مخصصة؟

ج: نعم لقد صنعنا الكثير من المخصصات

المنتجات لعملائنا من قبل (أساسا الحبال الأسلاكية). حول التعبئة المخصصة، لا توجد مشكلة؛ يمكننا وضع شعارك أو غيرها من المعلومات على التعبئة.فقط يجب أن أشير إلى أنه سيسبب بعض التكاليف الإضافية.

س: ما هي الشهادات التي لديك؟

ج: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، الخ
