مكان المنشأ:
قوانغدونغ، الصين
اسم العلامة التجارية:
XTKCONN
إصدار الشهادات:
CE,SGS,ROHS,ISO9001
رقم الموديل:
موصل BTB

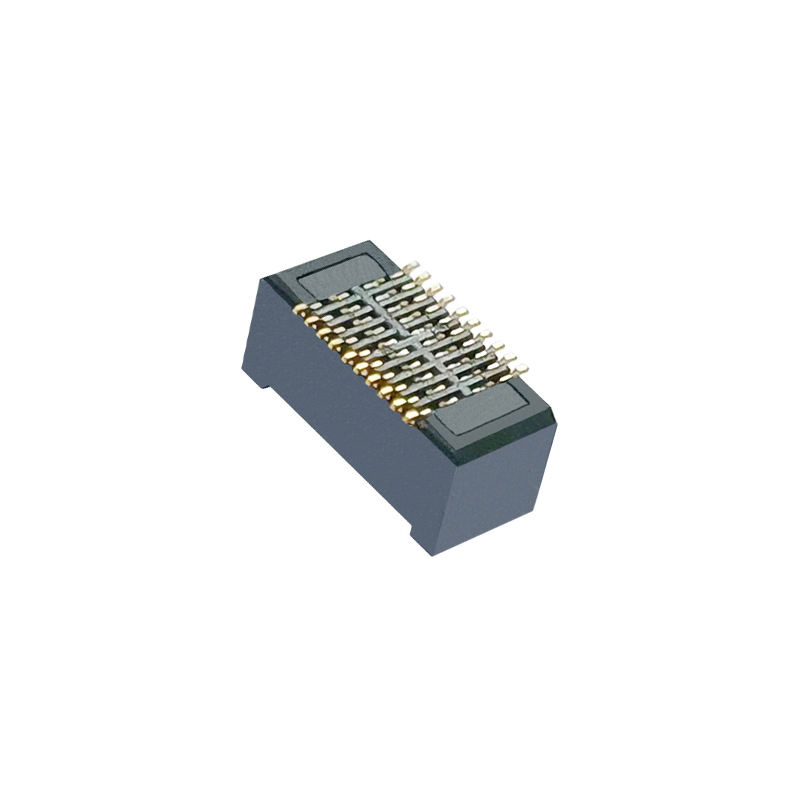

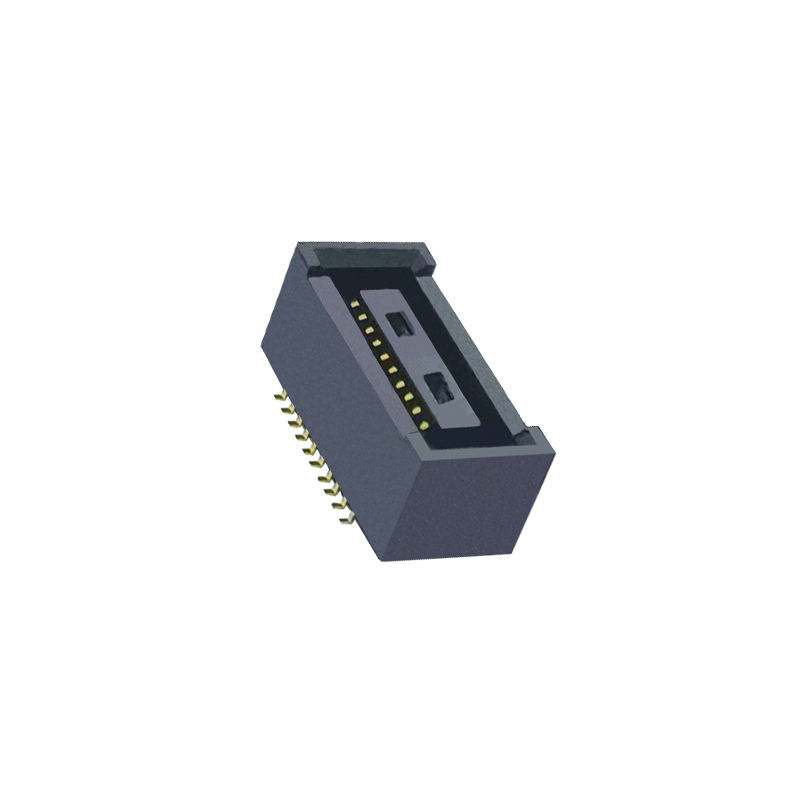

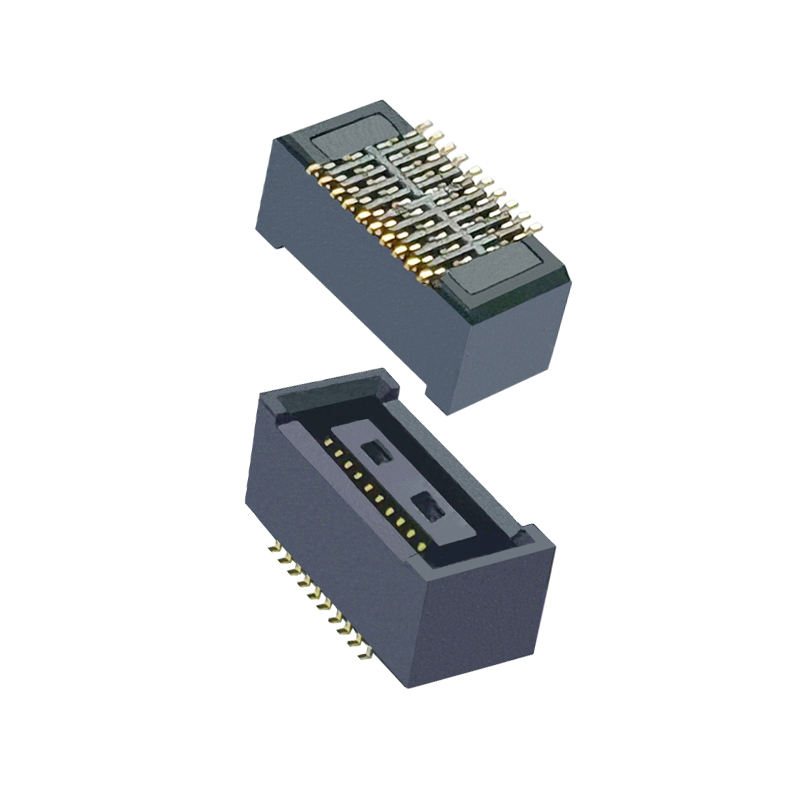

جهاز توصيل من لوحة إلى لوحة متوافق مع DF40HC ((4.0)-20DS-0.4 -0.4mm Pitch Double Row BTB Female
أبرز المنتجات
✅ التزاوج العمياء والتحالف الذاتي: توفر أضلاع الدليل ± 0.33 ملم XY التسامح العائم ، ويمتص تعويضات تجميع PCB ، ويتجنب تلف الدبوس أثناء التوصيل العمياء
✅ أداء إشارة عالية السرعة: يدعم ما يصل إلى 20 جيجابت في الثانية، متوافق تماما مع MIPI، USB3.1 Gen2، نقل إشارة PCIe
✅ ارتفاع متزامن ثابت: 4.0mm: التحكم الدقيق في ارتفاع كومة لفتحة PCB الخاضعة للسيطرة ، التصميم الميكانيكي المستقر للوحات متعددة
✅ SMT Tape & Reel Packaging: متوافق مباشرة مع آلات الاختيار والمكان التلقائي للإنتاج الضخم
✅ حاجز مضاد لحام: الحاجز النيكل يمنع الحامض من الزحف إلى منطقة الاتصال ، ويحسن من إنتاجية الحامض
وصف المنتج
| الفئة | البند | المواصفات |
|---|---|---|
| الكهرباء | الارتفاع | 0.4 ملم |
| عدد الدبوسات / الصفوف | 20 دبوس، صف مزدوج | |
| التيار المسموح به لكل اتصال | 0.3 أ | |
| الجهد القياسي | 30 فولت DC | |
| مقاومة الاتصال | ≤30 مΩ | |
| مقاومة العزل | ≥ 500 MΩ @ 500V DC | |
| مقاومة الجهد | 250 فولت التيار المتردد لمدة دقيقة | |
| الميكانيكية | طول الزوجين | 4.0 ملم |
| نطاق التنسيق الذاتي | ±0.33 ملم محور X / Y | |
| دورات التزاوج | 30 دورة على الأقل | |
| نوع التثبيت | صلّة سطح SMT | |
| المواد والطلاء | السكن | LCP، UL94 V-0 |
| مواد الاتصال | الفوسفور البرونز | |
| مساحة التزاوج | طبقة الذهب (0.2μm) فوق حاجز النيكل | |
| طلاء المحطة | القصدير فوق النيكل | |
| البيئة | درجة حرارة التشغيل | -35°C ~ +85°C |
| الامتثال | RoHS، REACH | |
| دليل اللحام | ملف تعديل التدفق | تدفق SMT القياسي ، درجة حرارة الذروة ≤260 °C ، 10 ثانية كحد أقصى |
هذه الحاوية الإناثية لـ BTB هيمن دبوس إلى دبوس، تتوافق مع هيروز DF40HC ((4.0)-20DS-0.4V ((51)يمكن للمهندسين استخدامه كبديل سريع للتحقق من صحة النموذج الأولي والإنتاج الضخم. نفس بصمة PCB ، نفس واجهة التزاوج ، لا حاجة إلى إعادة تصميم PCB.
ملاحظة التمييز: التوريد المباشر من المصنع ، وقت قيادة أقصر ، MOQ مرن ، إمدادات مستقرة طويلة الأجل لتجنب نقص العلامات التجارية الدولية وتقلبات الأسعار.
ميزة المنتج
التعبئة
الشريط و الملف (تغليف الملف):التعبئة الموحدة القياسية لـ SMT pick-and-place machine. يمكن تحميل الأجزاء مباشرة على خط الإنتاج الآلي الخاص بك دون إعادة التعبئة. تتوفر خدمة التقط التابيت للنموذج الأول للمجموعات الصغيرة.
وقت التنفيذ
الشهادات: ISO9001، RoHS، REACH
الأسئلة الشائعة
س: هل لديك كتالوج؟ هل يمكنك إرسال الكتالوج لي للتحقق من جميع منتجاتك؟
