BTB 0.8mm Pitch 40PIN SMT Hirose استبدال عقدة الكهرباء الإناث

وصلة BTB 0.8mm مساحة المقبس الإناث

رابط SMT بديل Hirose

وصلة 40PIN BTB للصمام الكهربائي

مكان المنشأ:

قوانغدونغ، الصين

اسم العلامة التجارية:

XTKCONN

إصدار الشهادات:

CE,SGS,ROHS,ISO9001

رقم الموديل:

موصل BTB

اتصل بنا

اطلب اقتباس

تفاصيل المنتج

طلب:

ثنائي الفينيل متعدد الكلور

جنس:

أنثى/ذكر

وظيفة:

المستخدمة في المنتجات الاستهلاكية

درجة حرارة التشغيل:

-40 ~ + 105 درجة

طول الدبوس:

التخصيص

تصفيح:

ذهب

إبراز:

وصلة BTB 0.8mm مساحة المقبس الإناث

رابط SMT بديل Hirose

وصلة 40PIN BTB للصمام الكهربائي

شروط الدفع والشحن

الحد الأدنى لكمية

1000 قطعة

الأسعار

Negotiable price

تفاصيل التغليف

حزمة فراغ ، وصناديق في الكرتون

وقت التسليم

5-7 أيام

شروط الدفع

خطاب الاعتماد، تي/تي، بايال

القدرة على العرض

3 كيلو قطعة

المنتجات ذات الصلة

فيديو

موصل BTB بمسافة 0.8 مم، 10 20 40 100 سن، سرعة نقل عالية، موصل ذكر أنثى

احصل على أفضل سعر

فيديو

مقبس نحاسي 60 سنًا، 0.8 مم، أنثى BTB، صف مزدوج، موصل لوحة 0.031 بوصة لتطبيقات لوحات الدوائر المطبوعة

احصل على أفضل سعر

فيديو

90Pin Double Row PCB Board Connector BTB المقبس الأنثوي 0.4mm الضيق المتوافق مع المقابس بين اللوحات

احصل على أفضل سعر

فيديو

0.4mm Pitch 80P BTB مقعد ذكر متوافق مع DF40TC-80DP-0.4

احصل على أفضل سعر

اتصل بنا

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

اتصل الآن

وصف المنتج

BTB 0.8mm Pitch 40PIN SMT Hirose استبدال عقدة الكهرباء الإناث

أبرز المنتجات

✅التزاوج العمياء والتحالف الذاتي تصميم مكافحة الخلل: يمتص رئيس التوجيه المدمج تحريك التجميع ، ويمنع تلف الدبوس أثناء التزاوج اليدوي / الآلي ، ويقلل من معدل إعادة عمل PCB

✅ سلامة الإشارة عالية السرعة: التحكم الأمثل في المعوقة، الإرسال المستقر عالية السرعة لخطوط الإشارة

✅ ارتفاع ثابت: تحكم دقيق في ارتفاع التراص ، وتباعد ثابت بين اللوحات للتصميم الميكانيكي للنتج الرقيق

✅ 0.8mm رقعة رقيقة 40PIN كثافة عالية، SMT ارتفاع سطح، 0.5A لكل اتصال

✅ استبدال Hirose المباشر: متوافق مع بصمة الدبوس ، بديل منخفض دون إعادة تصميم PCB

وصف المنتج

الفئة	البند	المواصفات
الكهرباء	التيار المسموح به	0.5A لكل اتصال
	الجهد القياسي	50 فولت AC/DC
	مقاومة الاتصال	≤50mΩ
	مقاومة العزل	≥ 1000MΩ @ 100VDC
	مقاومة الجهد	100 فولت التيار المتردد، 1 دقيقة بدون انقطاع
الميكانيكية	الارتفاع	0.8ملم
	عدد الدبوسات	40PIN، المقبس الأنثوي
	نوع الصعود	صمام سطح SMT
	دورات التزاوج	≥500 مرة
	طول الزوجين	تخصيص متاح (حدد ارتفاع كومة المطلوبة)
المواد والطلاء	مواد الاتصال	الفوسفور البرونز
	طلاء الارتباط	الذهب على النيكل
	مواد السكن	LCP، UL94 V-0
البيئة	درجة حرارة التشغيل	-40°C ~ +85°C
	الامتثال	RoHS، REACH SVHC
دليل اللحام	ملف تعديل التدفق	اتبع J-STD-020، درجة حرارة الذروة ≤260°C، 5 ثوانٍ كحد أقصى

الإشارة المتقاطعة / البديل

استبدال بسيط لـ (هيروز FX18) سلسلة 0.8 ملم مساحة 40 دبوس

نفس بصمة PCB وتعيين الدبوس ؛ لا يتطلب تعديل تخطيط PCB
قابلة للتشابك مع رأس التزاوج الأصلي
مصدر ثاني فعال من حيث التكلفة ، يحل أوقات الطلب الطويلة ومخاطر نقص الإمدادات
أيضا بديلاً لمقارنة Molex / TE 0.8mm pitch 40P BTB series

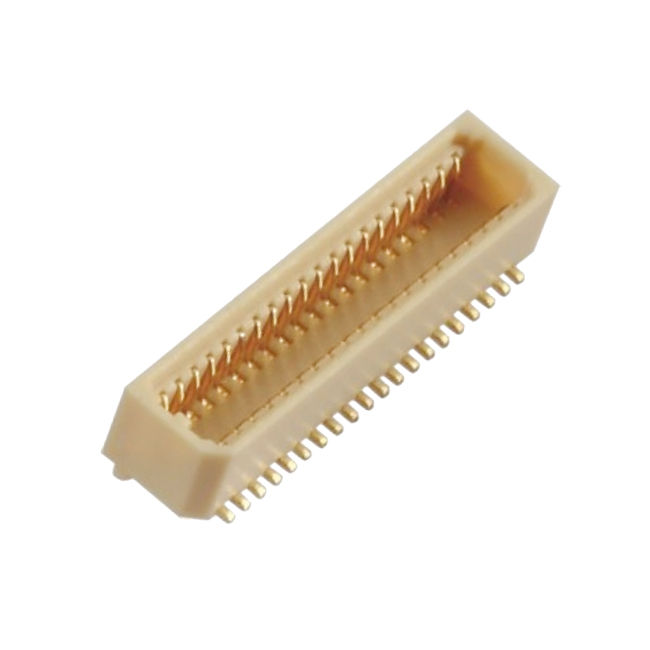

BTB 0.8mm Pitch 40PIN SMT Hirose استبدال عقدة الكهرباء الإناث

ميزة المنتج

مفتاح مكافحة المزيف + هيكل دليل التنسيق الذاتي ، يدعم التزاوج المكفوف ، يتجنب إدخال العكس وانحناء الدبوس
فوسفور برونز الربيع الاتصال يحافظ على قوة اتصال مستقرة بعد التزاوج المتكرر
غطاء LCP عالي درجة الحرارة ، يتحمل اللحام بدون رصاص بدون تشوه
مساحة 0.8 ملم دقيقة، كثافة عالية 40 دبوس، توفير مساحة PCB للإلكترونيات المدمجة
محطة SMT مع منصة لحام مسطحة ، coplanarity ممتازة للاختيار المستقر & مكان

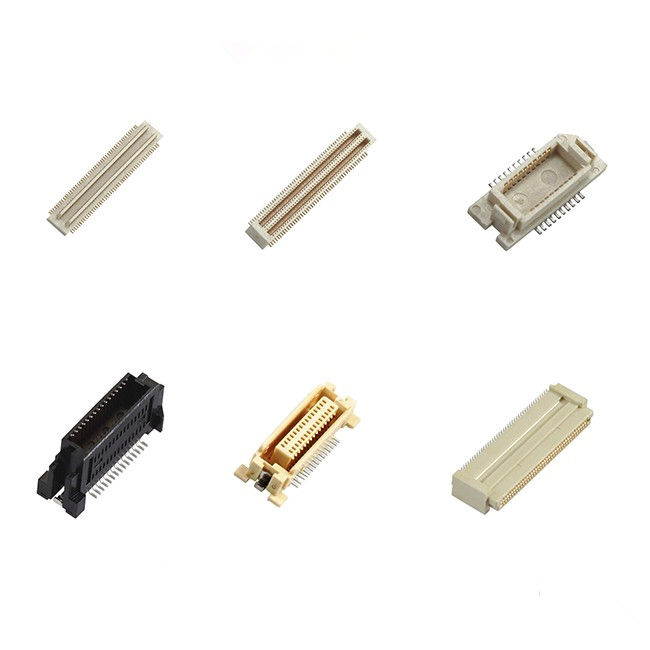

BTB 0.8mm Pitch 40PIN SMT Hirose استبدال عقدة الكهرباء الإناث

مزايا المنتج

استقرار الإمدادات: الإنتاج المباشر من المصنع، لا يوجد حاجز MOQ للعينات، وتجاوز وقت قيادة OEM الطويل
البصمة التي تم التحقق منها من قبل المهندسين: التوافق الذي تم اختباره مسبقاً، قم بتقليص دورة التحقق من صحتك
التحكم المتسق في الصفائح: سماكة زيتية موحدة، إشارة مستقرة ومضادة للتآكل
التشغيل الآلي جاهز: شرائط التعبئة والتغليف لآلات SMT
قابلة للتخصيص: تعديل ارتفاع التزاوج، سمك الطلاء، عدد الدبابيس لكل مشروع الخاص بك

التطبيق

وحدات التحكم الصناعية

أجهزة إنترنت الأشياء الذكية

أدوات يدوية،

الإلكترونيات الطبية

وحدات العرض

الإلكترونيات المساعدة للسيارات

أجهزة المستهلكات الرقيقة،

بوابة الاتصالات PCBA التراص لوحة

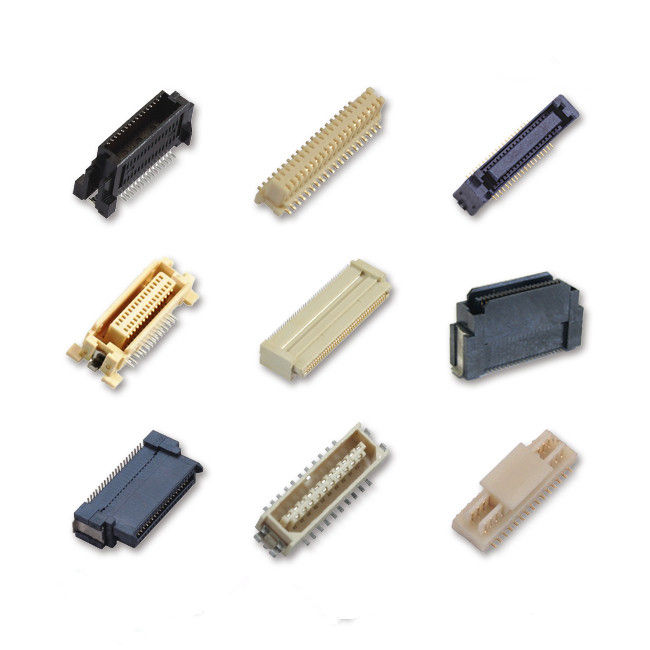

BTB 0.8mm Pitch 40PIN SMT Hirose استبدال عقدة الكهرباء الإناث

التعبئة

الشريط و الملف (تغليف الملف):التعبئة الموحدة القياسية لـ SMT pick-and-place machine. يمكن تحميل الأجزاء مباشرة على خط الإنتاج الآلي الخاص بك دون إعادة التعبئة. تتوفر خدمة التقط التابيت للنموذج الأول للمجموعات الصغيرة.

BTB 0.8mm Pitch 40PIN SMT Hirose استبدال عقدة الكهرباء الإناث وقت التنفيذ

طلب العينة: 3 أيام عمل
طلبات الإنتاج الضخم: 1-3 أسابيع ، معتمدة على التكوين وكمية الطلب

شهادة المصنع والخدمة المخصصة

الشهادات: ISO9001، RoHS، REACH متوافقة
تخصيص متاح: تعديل ارتفاع كومة متزاوجة، سمك الصفائح، تحديد مواقع الرسوم، لون السقف، تغيير عدد الدبابيس، علامة OEM.
سياسة العينات: دعم العينات المجانية، إنتاج العينات السريع.
MOQ: MOQ منخفضة للعناصر القياسية ؛ أدوات مخصصة MOQ لتكون مؤكدة من قبل الهندسة.
نحن نقدم مراجعة الهندسة قبل المبيعات، والتصديق على الرسم، وتقرير اختبار الموثوقية عند الطلب.

إرشادات اختيار المهندس

مطلوب تأكيدطول الزوجينأولاً ، لدينا خيارات عديدة لارتفاع التراص لسلسلة 0.8mm 40P
التحقق من آثار PCB ضد ورقة بيانات لدينا المقدمة قبل تجميد تخطيط
بالنسبة لتطبيقات إشارة عالية السرعة، اطلب تقرير اختبار عائق
إذا كان جزء التزاوج الخاص بك هو رأس Hirose الأصلي، تأكيد التوافق التزاوج قبل تجربة الجماعية
درجة حرارة التشغيل > 85 °C أو بيئات كثيفة الاهتزاز ، يرجى إبلاغنا لترقية الاتصال

الأسئلة الشائعة

س: هل لديك كتالوج؟ هل يمكنك إرسال الكتالوج لي للتحقق من جميع منتجاتك؟

ج: نعم، يمكنك الاتصال بنا عبر الإنترنت أو إرسال بريد إلكتروني للحصول على الكتالوج.

س: لا أستطيع العثور على المنتج في كاتا الخاص بكهل يمكنك صنع هذا المنتج لي؟

ج: يظهر كتالوجنا معظم منتجاتنا ، ولكن ليس كل شيء. فقط أخبرنا بأي منتج تحتاج إليه وكم تريد. إذا لم يكن لدينا ، فيمكننا أيضًا تصميم وصنع قالب جديد لإنتاجه.للمعلومات، صنع قالب عادي سوف يستغرق حوالي 35-45 يوما.

س: هل يمكنك تقديم عينة؟ هل هذه العينات مجانية؟

ج: نعم، ونحن نقدم 5-10 أجزاء من العينات المجانية للاختبار. ولكن عليك أن تدفع تكلفة الشحن

س: ماذا عن وقت التسليم؟

ج: يتم تسليم السلع الموجودة في غضون يوم واحد ؛ يتم تسليم السلع المخصصة في غضون 5-7 أيام

س: كيف أُرسل طلبي؟

ج: بالنسبة للحزم الصغيرة ، أرسلها بالبريد السريع ، مثل DHL ، FedEx ، UPS ، TNT ، EMS. هذه خدمة من باب إلى باب. بالنسبة للحزم الكبيرة ، يمكننا إرسالها جواً أو بحراً. نستخدم صناديق التصدير القياسية.سنكون مسؤولين عن أي تلف في المنتج أثناء التسليم.

6س: ما نوع الدفع الذي تقبله؟ هل يمكنني الدفع بالرنغ؟

ج: نحن نقبل T / T ((تحويل) ، ويسترن يونيون، و PayPal. يرجى التأكد من أننا يمكن أن نتلقى نفس المبلغ كما الفاتورة. ويمكنك دفع المال في اليوان. لا مشكلة.

7س: ماذا عن مراقبة الجودة في شركتك

ج: اتبع ISO9001 بدقة؛ IQC و OQC و IPQC و QA يشغلون 10% من قسم الجودة لدينا. يتم تطبيق اختبار CCD على 99% من تطبيقات منتجات شركتنا.

س: أريد قائمة أسعار جميع منتجاتك. هل لديك قائمة أسعار؟

الجواب: ليس لدينا قائمة أسعار لكل منتجاتنا. لأن لدينا العديد من العناصر، فمن المستحيل جعل جميع أسعارهم في قائمة،والأسعار تتغير دائما بسبب تكلفة المواد والكميةويمكنك أن تعطينا قائمة بجميع العناصر التي تحتاج إليها، وسوف نتأكد بعناية واحدة تلو الأخرى ونعطيك قائمة المواصفات والأسعار

س: هل يمكنك صنع منتجات مخصصة وتعبئة مخصصة؟

ج: نعم لقد صنعنا الكثير من المخصصات

المنتجات لعملائنا من قبل (أساسا الحبال الأسلاكية). حول التعبئة المخصصة، لا توجد مشكلة؛ يمكننا وضع شعارك أو غيرها من المعلومات على التعبئة.فقط يجب أن أشير إلى أنه سيسبب بعض التكاليف الإضافية.

س: ما هي الشهادات التي لديك؟

ج: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، الخ
