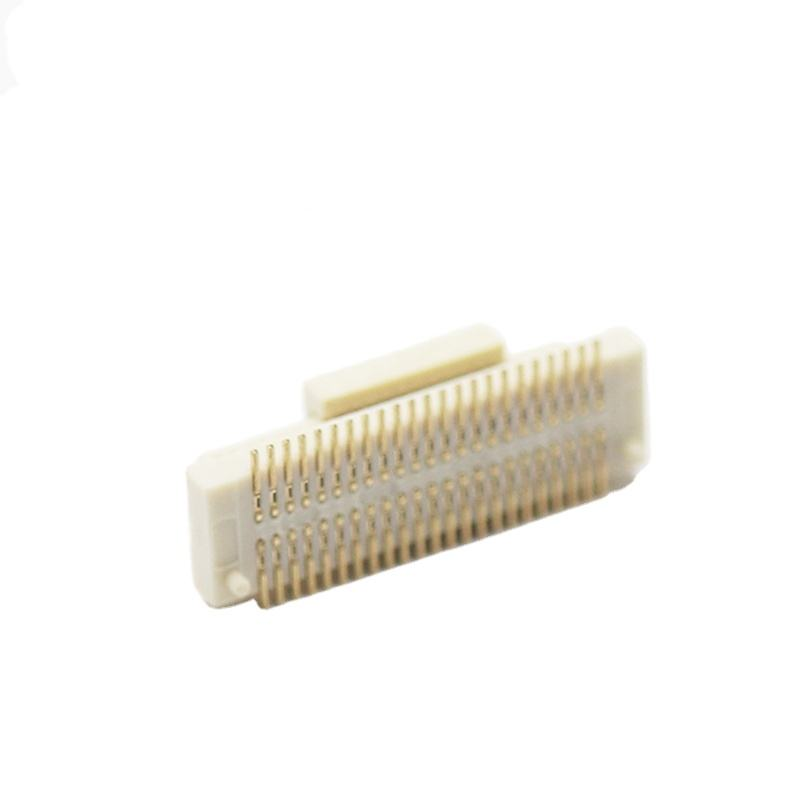

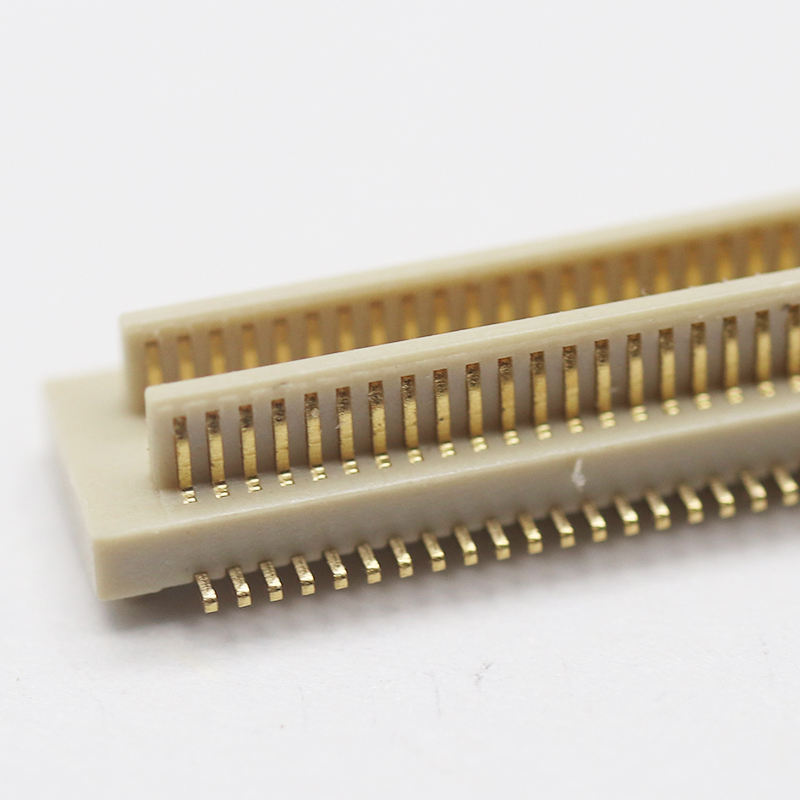

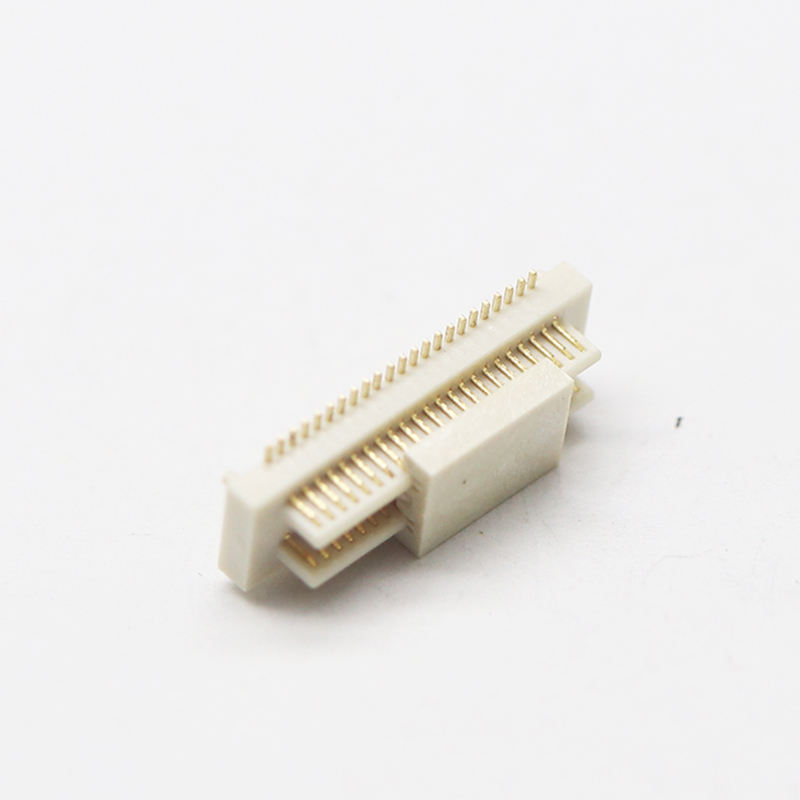

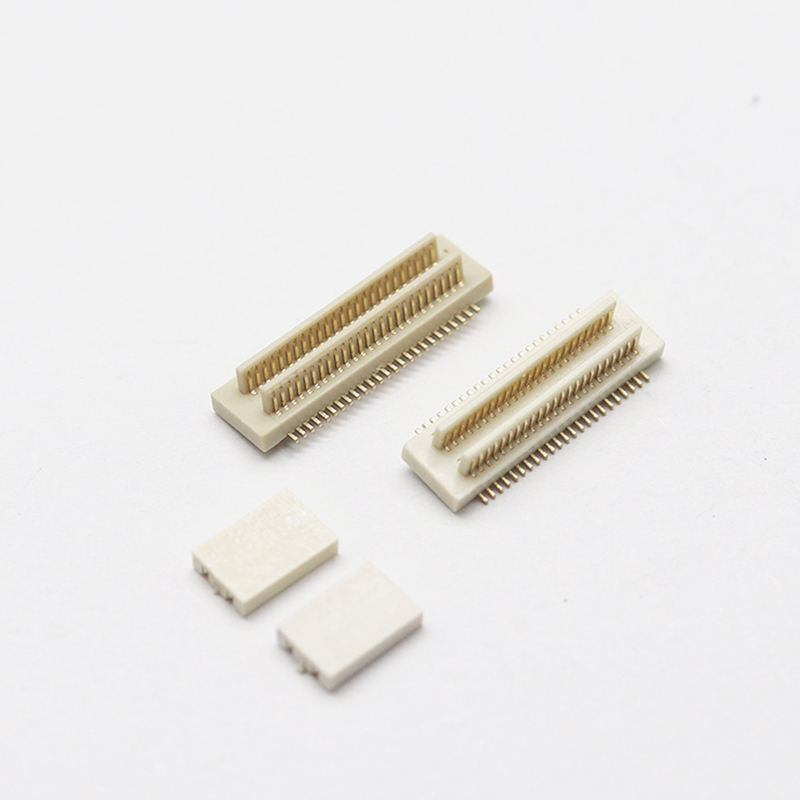

تخصيص جهاز اتصال من لوح إلى لوح 0.8mm Pitch 40p 2*20p Male Connector SMT Mating Stack Height PCB Header Connector
أبرز المنتجات
- التزاوج العمياء / المواءمة الذاتية وتصميم المفتاح المضاد للعودة: أضلاع توجيه مدمجة وخرطوم مضاد للخدع ، يمتص تحريك التجميع ، ويمنع إدخال قطبية خاطئة ؛ يسمح بالتزاوج العمياء أثناء تراكم PCB الآلي ، يقلل من خردة التجميع.
- سلامة الإشارة عالية السرعة: هندسة اتصال محسّنة، عائق تفاضلي خاضع للسيطرة، يدعم نقل إشارات سريّة عالية السرعة للشاشة والمستشعر ووحدات الحوسبة المدمجة.
- ارتفاع الكومة المتزاوجة المحددة: ارتفاع ثابت للترتيب بعد التزاوج ، التحكم الدقيق في فجوة PCB ، الأبعاد الميكانيكية المتسقة لتصميم اللوحات المتراكمة.
- 0.8ملم مساحة 2*20p ترتيب صفين: 40 موقع كثافة عالية، SMT ذكر رأس، بصمة صغيرة لتوفير مساحة PCB.
وصف المنتج
| الفئة |
البند |
المواصفات |
| الأداء الكهربائي |
التصنيف الحالي |
0.5A لكل اتصال |
|
تصنيف الجهد |
100 فولت متزامن |
|
مقاومة الاتصال |
≤20mΩ |
|
مقاومة العزل |
≥ 500MΩ @ 500V DC |
|
الجهد الكهربائي المقاوم للطاقة |
500 فولت AC، دقيقة واحدة، لا وجود لتعطيل |
| الأداء الميكانيكي |
الارتفاع |
0.8ملم |
|
عدد الدبوسات |
40p، 2*20p صف مزدوج |
|
دورات التزاوج |
50 دورة على الأقل |
|
ارتفاع الكومة المتزاوجة |
الارتفاع المتزاوج المحدد حسب الطلب |
|
قوة التزاوج |
قوة إدراج منخفضة، قوة احتجاز مستقرة |
| المواد والطلاء |
السكن |
البلاستيك الحراري عالي درجة الحرارة، UL94 V-0 |
|
مواد الاتصال |
الفوسفور البرونز / سبيكة النحاس |
|
طلاء الارتباط |
طلاء الذهب الانتقائي على منطقة التزاوج، وطبقة تحتية حاجز النيكل؛ طلاء القصدير في الذيل |
| البيئة |
درجة حرارة العمل |
-40°C ~ +85°C |
|
الامتثال |
RoHS، REACH |
| دليل اللحام |
نوع الصعود |
صمام سطح SMT |
|
ملف تعديل التدفق |
إعادة التدفق الخالية من Pb ، درجة حرارة الذروة ≤260 °C ، وقت البقاء عند الذروة ≤30s |
|
لحام اليد |
الحد الأقصى 350 درجة مئوية، ≤5 ثانية لكل دبوس |
الإشارة المتقاطعة / البديل
البديل المبدئي لـ 0.8 ملم مساوية مساحة 40 بوصة من سلسلة BTB الذكور من Molex ، JAE ، Hirose ، ACES.
- نفس البصمة، وتعيين الدبوس، وارتفاع التراص كسلسلة المرجعية عند التأكيد.
- فريقنا الهندسي يمكنه التحقق من ملاءمة بصمة اللوحات و توفير رسم للأبعاد للتحقق من تخطيطك
- لا حاجة إلى إعادة تصميم PCB الكبيرة للاستبدال؛ وقت قيادة أقل والتكلفة الإجمالية مقابل الأجزاء المستوردة.
ميزة المنتج
- رأس ذكر SMT، صف مزدوج 2 × 20p، 0.8 مليمتر رقيقة.
- مفتاح مضاد للخدع + دليل التواء الذاتي للتزاوج المكفوف ، يتجنب تلف الدبوس أثناء التجميع.
- منزله عالي الحرارة، مستقره بعد إعادة لحام التدفق، لا وجود لتشوه.
- طلاء ذهبي انتقائي لمواجهة موثوق بها ومقاومة الأكسدة.
- ارتفاع كومة ثابت، استقرار ميكانيكي جيد تحت الاهتزاز والصدمة.
- قابلة للتخصيص: تعديل الطول المزدوج، سمك الذهب، لون المقصورة، إضافة أعمدة تحديد الموقع.
مزايا المنتج
- مؤتمر ودي: توجيهات التنسيق الذاتي تتسامح مع التراجع البسيط لللوح ، مما يقلل من معدل فشل التزاوج اليدوي / الآلي.
- موثوقية إشارة عالية: هيكل الاتصال المعدل يحافظ على سلامة الإشارة في واجهات عالية السرعة.
- (SMT) جاهز: التعبئة الشريطية والمسدس لالتقاط المباشر والمكان على خط SMT الحالي الخاص بك.
- استقرار التكاليف والإمدادات: مصنع دقة محلي، وقت تسليم أقصر من العلامات التجارية الأجنبية؛ عينات مجانية للتحقق من صحة.
- دعم الهندسة: ورقة بيانات، ملفات 2D / 3D STEP، توصية البصمة المتاحة لتصميم الأجهزة الخاصة بك.
التطبيق
- وحدة العرض، اتصال لوحة جهاز استشعار الكاميرا
- لوحة تحكم إنترنت الأشياء، الإلكترونيات القابلة للارتداء
- وحدات PCB المدمجة الطبية
- أجهزة صناعية محمولة، محطات نقطة البيع
- لوحات فرعية لأجهزة استشعار الروبوتات، مجموعات PCB المتراكمة
- وحدات التواصل ذات عامل الشكل الصغير
التعبئة
الشريط و الملف (تغليف الملف):التعبئة الموحدة القياسية لـ SMT pick-and-place machine. يمكن تحميل الأجزاء مباشرة على خط الإنتاج الآلي الخاص بك دون إعادة التعبئة. تتوفر خدمة التقط التابيت للنموذج الأول للمجموعات الصغيرة.
وقت التنفيذ
- طلب العينة: 3 أيام عمل
- طلبات الإنتاج الضخم: 1-3 أسابيع ، معتمدة على التكوين وكمية الطلب
شهادة المصنع والخدمة المخصصة
- الشهادات: ISO9001، RoHS، REACH متوافقة
- تخصيص متاح: تعديل ارتفاع كومة متزاوجة، سمك الصفائح، تحديد مواقع الرسوم، لون السقف، تغيير عدد الدبابيس، علامة OEM.
- سياسة العينات: دعم العينات المجانية، إنتاج العينات السريع.
- MOQ: MOQ منخفضة للعناصر القياسية ؛ أدوات مخصصة MOQ لتكون مؤكدة من قبل الهندسة.
- نحن نقدم مراجعة الهندسة قبل المبيعات، والتصديق على الرسم، وتقرير اختبار الموثوقية عند الطلب.
إرشادات اختيار المهندس
- مطلوب تأكيدارتفاع كومة المزدوجةأولاً، هذا هو البعد الحرج للفجوة المتراصعة في PCB.
- تحقق من سلسلة شريك التزاوج (المقبس الأنثوي) ؛ أرسل رقم الجزء الأنثوي للتحقق من التوافق.
- حدد سمك الصفائح الذهبية بناءً على بيئة عملك: ذهب أكثر سمكاً للمعدات عالية الاهتزاز / طويلة العمر.
- تأكيد التعبئة والتغليف: ريل للإنتاج الجماعي SMT، وعاء فقط للنموذج الأول دفعة صغيرة.
- تقدم رسم تخطيط PCB أو نموذج ثلاثي الأبعاد ؛ يمكن لمهندسنا التحقق من التداخلات والتخليص قبل أن تضع طلبًا.
- دائما تشغيل التحقق الكهربائي والتزاوج مع عينات مجانية قبل الإنتاج الضخم
الأسئلة الشائعة
س: هل لديك كتالوج؟ هل يمكنك إرسال الكتالوج لي للتحقق من جميع منتجاتك؟
ج: نعم، يمكنك الاتصال بنا عبر الإنترنت أو إرسال بريد إلكتروني للحصول على الكتالوج.
س: لا أستطيع العثور على المنتج في كاتا الخاص بكهل يمكنك صنع هذا المنتج لي؟
ج: يظهر كتالوجنا معظم منتجاتنا ، ولكن ليس كل شيء. فقط أخبرنا بأي منتج تحتاج إليه وكم تريد. إذا لم يكن لدينا ، فيمكننا أيضًا تصميم وصنع قالب جديد لإنتاجه.للمعلومات، صنع قالب عادي سوف يستغرق حوالي 35-45 يوما.
س: هل يمكنك تقديم عينة؟ هل هذه العينات مجانية؟
ج: نعم، ونحن نقدم 5-10 أجزاء من العينات المجانية للاختبار. ولكن عليك أن تدفع تكلفة الشحن
س: ماذا عن وقت التسليم؟
ج: يتم تسليم السلع الموجودة في غضون يوم واحد ؛ يتم تسليم السلع المخصصة في غضون 5-7 أيام
س: كيف أُرسل طلبي؟
ج: بالنسبة للحزم الصغيرة ، أرسلها بالبريد السريع ، مثل DHL ، FedEx ، UPS ، TNT ، EMS. هذه خدمة من باب إلى باب. بالنسبة للحزم الكبيرة ، يمكننا إرسالها جواً أو بحراً. نستخدم صناديق التصدير القياسية.سنكون مسؤولين عن أي تلف في المنتج أثناء التسليم.
6س: ما نوع الدفع الذي تقبله؟ هل يمكنني الدفع بالرنغ؟
ج: نحن نقبل T / T ((تحويل) ، ويسترن يونيون، و PayPal. يرجى التأكد من أننا يمكن أن نتلقى نفس المبلغ كما الفاتورة. ويمكنك دفع المال في اليوان. لا مشكلة.
7س: ماذا عن مراقبة الجودة في شركتك
ج: اتبع ISO9001 بدقة؛ IQC و OQC و IPQC و QA يشغلون 10% من قسم الجودة لدينا. يتم تطبيق اختبار CCD على 99% من تطبيقات منتجات شركتنا.
س: أريد قائمة أسعار جميع منتجاتك. هل لديك قائمة أسعار؟
الجواب: ليس لدينا قائمة أسعار لكل منتجاتنا. لأن لدينا العديد من العناصر، فمن المستحيل جعل جميع أسعارهم في قائمة،والأسعار تتغير دائما بسبب تكلفة المواد والكميةويمكنك أن تعطينا قائمة بجميع العناصر التي تحتاج إليها، وسوف نتأكد بعناية واحدة تلو الأخرى ونعطيك قائمة المواصفات والأسعار
س: هل يمكنك صنع منتجات مخصصة وتعبئة مخصصة؟
ج: نعم لقد صنعنا الكثير من المخصصات
المنتجات لعملائنا من قبل (أساسا الحبال الأسلاكية). حول التعبئة المخصصة، لا توجد مشكلة؛ يمكننا وضع شعارك أو غيرها من المعلومات على التعبئة.فقط يجب أن أشير إلى أنه سيسبب بعض التكاليف الإضافية.
س: ما هي الشهادات التي لديك؟
ج: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، الخ
