مكان المنشأ:
قوانغدونغ، الصين
اسم العلامة التجارية:
XTKCONN
إصدار الشهادات:
CE,SGS,ROHS,ISO9001
رقم الموديل:
موصل BTB

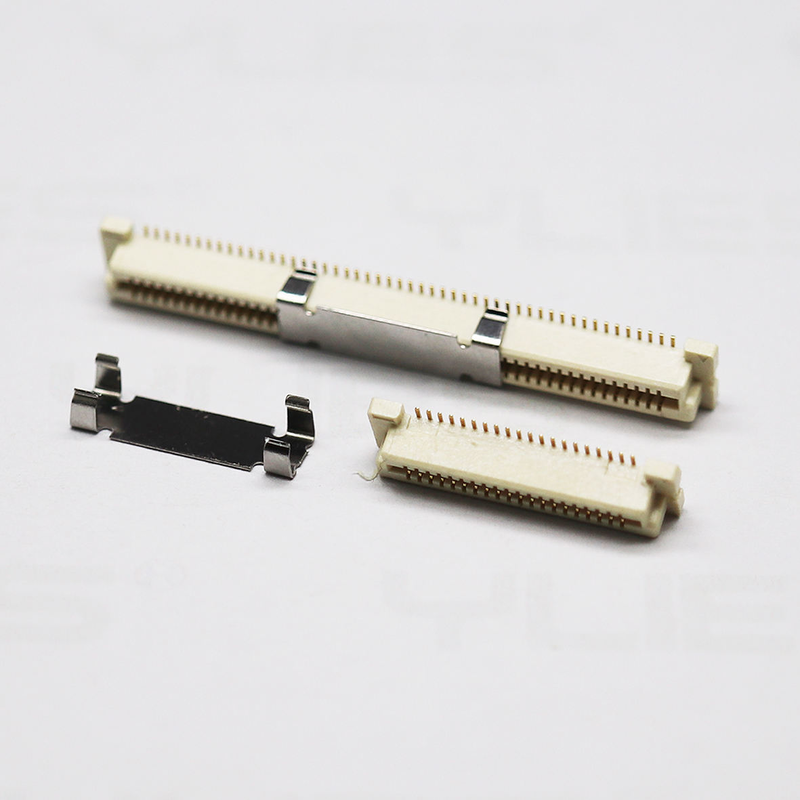

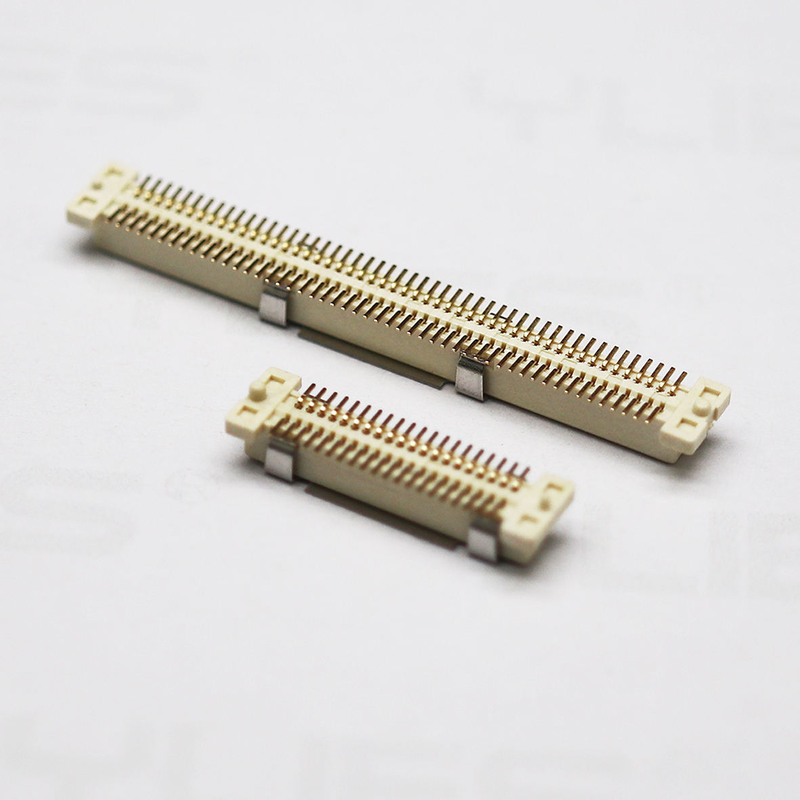

BTB Connector 0.8mm Pitch Dual Slot SMT SMD إمرأة ذكر PCB
أبرز المنتجات
✅التزاوج العمياء والتحالف الذاتي تصميم مكافحة سوء التوجيه: الأضلاع الموجهة المدمجة والهيكل المضاد للاختراق يمتصون تحمل تجميع PCB ، مما يمنع تلف الدبوس أثناء التزاوج اليدوي / الآلي. ✅سلامة الإشارة عالية السرعة: هندسة اتصال محسنة لنقل البيانات المستقر عالية السرعة، والصوت المتقاطع المنخفض لترتيب PCB عالي الكثافة.
✅خيارات ارتفاع متعددة: ارتفاعات التراص القياسية المتاحة ، مرنة لتصميم وحدات PCB متعددة الطبقات.
✅هيكل SMT مزدوج: ذكر وامرأة SMD ارتفاع سطح، متوافقة مع معادلة عملية تدفق PCB.
وصف المنتج
| الفئة | المعلم | تفاصيل |
|---|---|---|
| الكهرباء | الارتفاع | 0.8 ملم |
| التيار المسموح به | 0.5 A لكل اتصال | |
| الجهد القياسي | 50 فولت AC/DC | |
| مقاومة الاتصال | ≤ 25 مΩ (بدءية) | |
| مقاومة العزل | ≥ 10 GΩ | |
| مقاومة الجهد | 250 فولت التيار المتردد، دقيقة واحدة | |
| الميكانيكية | دورات التزاوج | 500 دورة على الأقل |
| التسامح مع التزاوج | مساحة التسامح XY للترتيب الذاتي للتزاوج المكفوف | |
| نوع الصعود | صمام سطح SMT / SMD | |
| الهيكل | فتحة مزدوجة ، رجل + امرأة | |
| المواد والطلاء | السكن | LCP، UL94V-0، مقاومة لدرجات الحرارة العالية |
| مواد الاتصال | سبيكة النحاس | |
| طلاء الارتباط | صبغ الذهب على منطقة الاتصال؛ الصبغ السفلي من النيكل | |
| طلاء الإنهاء | القصدير غير الملموس فوق النيكل | |
| البيئة | درجة حرارة التشغيل | -40°C ~ +105°C |
| الامتثال | RoHS ، REACH ، خالية من الهالوجين اختياري | |
| دليل اللحام | ملف تعديل التدفق | تدفق جديد خال من الرصاص، درجة حرارة الذروة ≤260 درجة مئوية، تتوافق مع IPC/JEDEC J-STD-020 |
البديل المتوافق بين البطاقات لسلسلة JAE KX14/KX15، سلسلة Hirose FX18، سلسلة Molex 0.8mm pitch BTB dual slot.
ملاحظة: تحقق من ارتفاع المكدس وعدد الدبابيس قبل تخطيط PCB ؛ قدم ورقة بيانات و 3D STEP للتحقق من CAD.
ميزة المنتج
🔹انخفاض معدل فشل التجميع: مفتاح مكافحة الوهم + تحمل التوافق الذاتي يحل مشكلة تعويض PCB ، يوفر تكلفة إعادة العمل في الإنتاج.
🔹أداء ثابت في السرعة العالية: هيكل الاتصال المضبط يحافظ على سلامة الإشارة للوحات عالية الكثافة.
🔹البديل المباشر: بصمة متوافقة مع العلامات التجارية الشهيرة دوليا، خفض سهل لتكاليف BOM دون إعادة تصميم PCB الكبيرة.
🔹التوريد المباشر من المصنع: وقت قيادة العينة والإنتاج الجماعي السريع، اختبار كامل لـ QC قبل الشحن.
🔹دعم المهندسين متاح: ورقة بيانات، رسومات ثنائية الأبعاد، 3D STEP و PCB نمط الأرض المقدمة للتحقق من صحة التخطيط الخاص بك.
وحدات التحكم الصناعية
الإلكترونيات الطبية
بوابة إنترنت الأشياء
جهاز تخزين
وحدة العرض
الإلكترونيات المساعدة للسيارات
الأجهزة المحمولة
تكوين لوحات الاتصالات
وحدات استشعار الذكاء الاصطناعي
التعبئة
الشريط و الملف (تغليف الملف):التعبئة الموحدة القياسية لـ SMT pick-and-place machine. يمكن تحميل الأجزاء مباشرة على خط الإنتاج الآلي الخاص بك دون إعادة التعبئة. تتوفر خدمة التقط التابيت للنموذج الأول للمجموعات الصغيرة.
الأسئلة الشائعة
س: هل لديك كتالوج؟ هل يمكنك إرسال الكتالوج لي للتحقق من جميع منتجاتك؟
فيديو
فيديو
فيديو
فيديو
فيديو
