المنزل > المنتجات > موصل BTB >

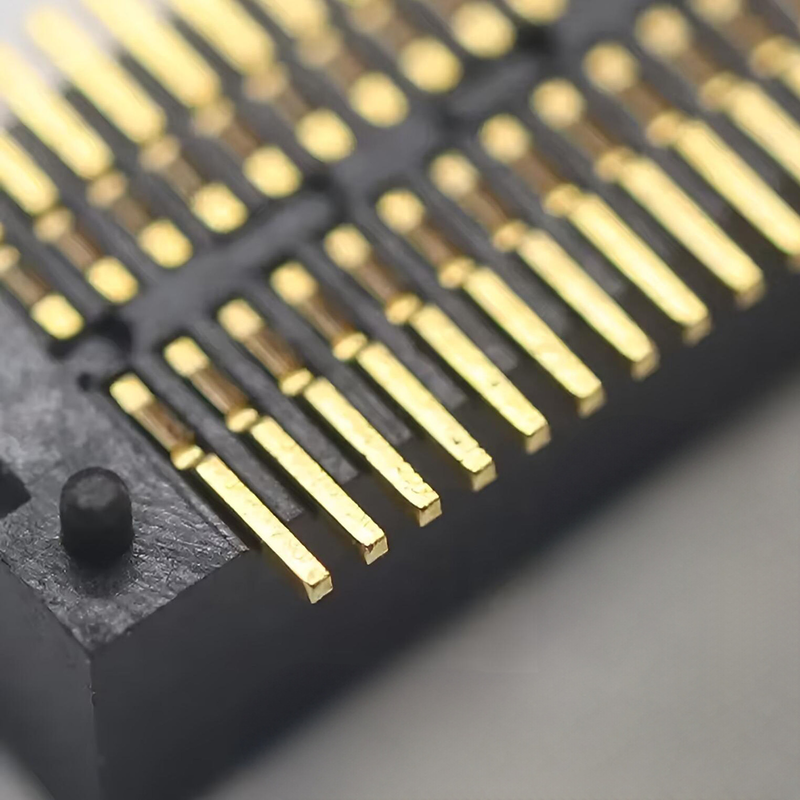

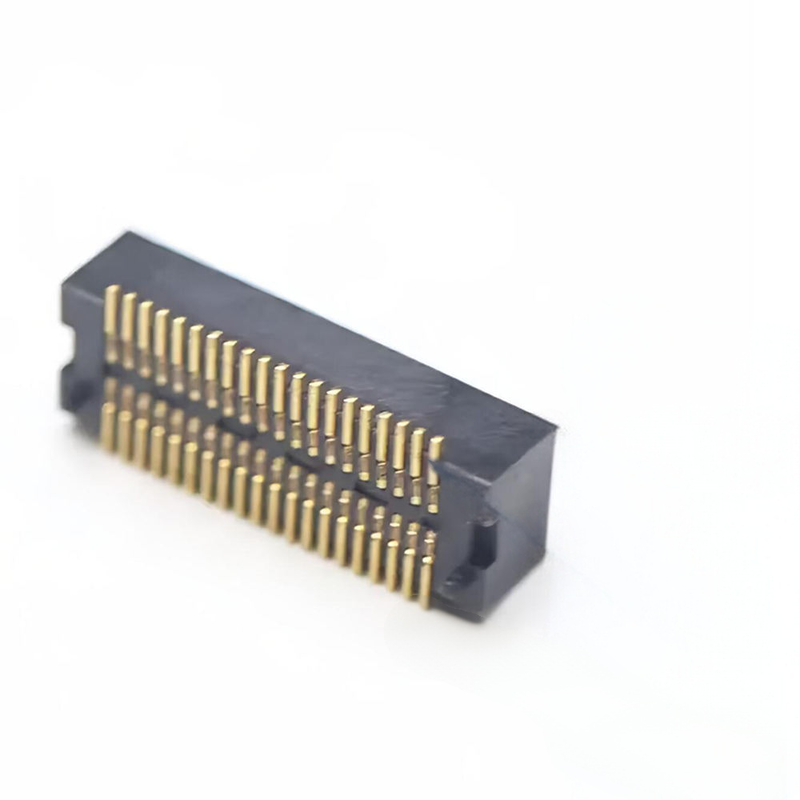

0.5mm Pitch Board-to-Board Connector BTB الذكر الإناث ارتفاع التزاوج 3.0-4.5mm 10-100P للهواتف الذكية وPCB الطبي

0.5mm Pitch Board-to-Board Connector BTB الذكر الإناث ارتفاع التزاوج 3.0-4.5mm 10-100P للهواتف الذكية وPCB الطبي

موصل لوحة إلى لوحة بمسافة 0.5 مم

ربط بين اللوحات الذكور والإناث

موصل BTB لPCB الهاتف الذكي

مكان المنشأ:

قوانغدونغ، الصين

اسم العلامة التجارية:

XTKCONN

إصدار الشهادات:

CE,SGS,ROHS,ISO9001

رقم الموديل:

موصل BTB

اتصل بنا
اطلب اقتباس
0.5mm Pitch Board-to-Board Connector BTB الذكر الإناث ارتفاع التزاوج 3.0-4.5mm 10-100P للهواتف الذكية وPCB الطبي
0.5mm Pitch Board-to-Board Connector BTB الذكر الإناث ارتفاع التزاوج 3.0-4.5mm 10-100P للهواتف الذكية وPCB الطبي 0.5mm Pitch Board-to-Board Connector BTB الذكر الإناث ارتفاع التزاوج 3.0-4.5mm 10-100P للهواتف الذكية وPCB الطبي 0.5mm Pitch Board-to-Board Connector BTB الذكر الإناث ارتفاع التزاوج 3.0-4.5mm 10-100P للهواتف الذكية وPCB الطبي 0.5mm Pitch Board-to-Board Connector BTB الذكر الإناث ارتفاع التزاوج 3.0-4.5mm 10-100P للهواتف الذكية وPCB الطبي
تفاصيل المنتج
طلب:
ثنائي الفينيل متعدد الكلور
جنس:
أنثى/ذكر
وظيفة:
المستخدمة في المنتجات الاستهلاكية
درجة حرارة التشغيل:
-40 ~ + 105 درجة
طول الدبوس:
التخصيص
تصفيح:
ذهب
إبراز:

موصل لوحة إلى لوحة بمسافة 0.5 مم

,

ربط بين اللوحات الذكور والإناث

,

موصل BTB لPCB الهاتف الذكي

شروط الدفع والشحن
الحد الأدنى لكمية
1000 قطعة
الأسعار
Negotiable price
تفاصيل التغليف
حزمة فراغ ، وصناديق في الكرتون
وقت التسليم
5-7 أيام
شروط الدفع
خطاب الاعتماد، تي/تي، بايال
القدرة على العرض
3 كيلو قطعة
المنتجات ذات الصلة
سعر جيد موصل BTB بمسافة 0.8 مم، 10 20 40 100 سن، سرعة نقل عالية، موصل ذكر أنثى متصل فيديو

موصل BTB بمسافة 0.8 مم، 10 20 40 100 سن، سرعة نقل عالية، موصل ذكر أنثى

احصل على أفضل سعر
سعر جيد مقبس نحاسي 60 سنًا، 0.8 مم، أنثى BTB، صف مزدوج، موصل لوحة 0.031 بوصة لتطبيقات لوحات الدوائر المطبوعة متصل فيديو

مقبس نحاسي 60 سنًا، 0.8 مم، أنثى BTB، صف مزدوج، موصل لوحة 0.031 بوصة لتطبيقات لوحات الدوائر المطبوعة

احصل على أفضل سعر
سعر جيد 90Pin Double Row PCB Board Connector BTB المقبس الأنثوي 0.4mm الضيق المتوافق مع المقابس بين اللوحات متصل فيديو

90Pin Double Row PCB Board Connector BTB المقبس الأنثوي 0.4mm الضيق المتوافق مع المقابس بين اللوحات

احصل على أفضل سعر
سعر جيد 0.4mm Pitch 80P BTB مقعد ذكر متوافق مع DF40TC-80DP-0.4 متصل فيديو

0.4mm Pitch 80P BTB مقعد ذكر متوافق مع DF40TC-80DP-0.4

احصل على أفضل سعر
اتصل بنا
86 13711847246
tinaliao@xtkconnector.com
86-769-85150486
اتصل الآن
وصف المنتج

0.5mm Pitch Board-to-Board Connector BTB ارتفاع التزاوج بين الزوجين الذكور والإناث 3.0-4.5mm 10-100P للهواتف الذكية وPCB الطبي



أبرز المنتجات

✅ التزاوج العمى والتحالف الذاتي تصميم مكافحة سوء التواء: منصات دليل مدمجة لاستيعاب تحمل تجميع PCB ، وتجنب تلف الدبوس أثناء التجميع العمياء.

✅ سلامة الإشارة عالية السرعة: هندسة اتصال محسّنة لنقل مستقر عالي السرعة، وتردد منخفض للكتل الطبية والمتنقلة.

✅ ارتفاع متزامن مرن: خيارات ارتفاع متراصمة 3.0 4.5 مم ، تغطي معظم متطلبات فجوة PCB للهواتف الذكية والأجهزة الطبية.

✅ مساحة النقطة الدقيقة 0.5 ملم ، 10 ~ 100 موقف: نطاق واسع لعدد الدبابيس لترابط PCB المدمج منخفض إلى متوسط.

✅ SMD Tape & Reel Pack: متوافق مباشرة مع آلات الاختيار والمكان التلقائي.


وصف المنتج

الفئة البند المواصفات
الكهرباء الارتفاع 0.5 ملم
عدد الدبوسات 10 ~ 100 نقطة
طول الزوجين 3.0 / 3.5 / 4.0 / 4.5 ملم
التيار المسموح به 0.5 A لكل دبوس إشارة
الجهد القياسي 50 فولت DC
مقاومة الاتصال ≤ 30 مΩ
مقاومة العزل ≥ 500 MΩ
مقاومة الجهد 200 فولت التيار المتردد، 1 دقيقة بدون انهيار
الميكانيكية دورات التزاوج ≥ 500 دورة
التشغيل الاحتياطي. -40°C ~ +85°C
قوة التزاوج قوة إدخال منخفضة ، ردود فعل صوتية للجلوس
المواد والطلاء مواد الاتصال الفوسفور البرونز
طلاء الارتباط منطقة التزاوج: طلاء ذهبي؛ ذيل اللحام: طلاء قلع، حاجز ني
السكن LCP / UL94-V0 الراتنج عالي الحرارة
البيئة واللحام RoHS و خالية من الهالوجين متوافق
ملف تعديل التدفق ذروة 260 درجة مئوية كحد أقصى ، 30s البقاء ، متوافق مع إعادة التدفق خالية من الرصاص
لحام اليد ≤350°C، ≤3s، تجنب الاتصال المباشر مع الغطاء البلاستيكي

الإشارة المتقاطعة / البديل

البديل المتوافق مع بصمة القدم لسلسلة Molex SlimStack ، JAE ، Hirose 0.5mm BTB.

  • نفس بصمة اللوحات الورقية، لا توجد إعادة تصميم للوحات الورقية الضرورية لاستبدالها.
  • دليل التنسيق الذاتي المحسن لدينا يحسن من الإنتاج مقابل سلسلة OEM القياسية أثناء التجميع الآلي.

ملاحظة: تحقق من عدد الدبابيس الدقيق وارتفاع المجموعة قبل إتمام التخطيط.

0.5mm Pitch Board-to-Board Connector BTB الذكر الإناث ارتفاع التزاوج 3.0-4.5mm 10-100P للهواتف الذكية وPCB الطبي0.5mm Pitch Board-to-Board Connector BTB الذكر الإناث ارتفاع التزاوج 3.0-4.5mm 10-100P للهواتف الذكية وPCB الطبي0.5mm Pitch Board-to-Board Connector BTB الذكر الإناث ارتفاع التزاوج 3.0-4.5mm 10-100P للهواتف الذكية وPCB الطبي0.5mm Pitch Board-to-Board Connector BTB الذكر الإناث ارتفاع التزاوج 3.0-4.5mm 10-100P للهواتف الذكية وPCB الطبي

ميزة المنتج

  1. المدمجة ضد العكس & أعمدة دليل التزاوج العمياء منع إدخال العكس وانحناء الدبوس أثناء تجميع اليدوي / الروبوت.
  2. هيكل اتصال ثنائي، يحافظ على مقاومة اتصال مستقرة تحت الاهتزاز والدوران الحراري.
  3. ويتحمل غطاء LCP عالي الحرارة تدفق SMT خال من الرصاص دون تشوه.
  4. عامل شكل التراص العمودي المدمج، يوفر مساحة PCB للأجهزة الطبية المحمولة والجوّالة.
  5. متوفرة في ارتفاعات متعددة ومعدلات دبوس ، مرنة للفجوات المختلفة في PCB المكدسة.


0.5mm Pitch Board-to-Board Connector BTB الذكر الإناث ارتفاع التزاوج 3.0-4.5mm 10-100P للهواتف الذكية وPCB الطبي

0.5mm Pitch Board-to-Board Connector BTB الذكر الإناث ارتفاع التزاوج 3.0-4.5mm 10-100P للهواتف الذكية وPCB الطبي

0.5mm Pitch Board-to-Board Connector BTB الذكر الإناث ارتفاع التزاوج 3.0-4.5mm 10-100P للهواتف الذكية وPCB الطبي

0.5mm Pitch Board-to-Board Connector BTB الذكر الإناث ارتفاع التزاوج 3.0-4.5mm 10-100P للهواتف الذكية وPCB الطبي

مزايا المنتج

  1. تحمل التجميع قوي: يمتص التنسيق الذاتي التبديلات الموضعية الصغيرة، مما يقلل من معدل الخردة في التجميع للإنتاج الجماعي للأجهزة الطبية والهاتف الذكي.
  2. أداء ثابت في السرعة العالية: يحتفظ هيكل الاتصال المنسق بسلامة الإشارة للروابط المتسلسلة عالية السرعة في أقراص PCB المكدسة المدمجة.
  3. خيار الامتثال الطبيعي: RoHS، خالية من الهالوجين، تصنيع نظيف متاح لمشاريع المعدات الطبية.
  4. حزم الملفات الكاملة SMTجاهز للخيار السريع لا حاجة لإعادة التعبئة
  5. عينة سريعة وتخصيص: عينات هندسية سريعة، عدد دبوس مخصص/ارتفاع كومة متاحة عند الطلب.

التطبيق
  • ربط الجهاز الذكي الداخلي لـ PCB
  • الأجهزة الطبية المحمولة: أجهزة مراقبة المرضى، أدوات التشخيص المحمولة
  • الالكترونيات القابلة للارتداء
  • وحدات إنترنت الأشياء المدمجة
  • الالكترونيات الاستهلاكية المحمولة

0.5mm Pitch Board-to-Board Connector BTB الذكر الإناث ارتفاع التزاوج 3.0-4.5mm 10-100P للهواتف الذكية وPCB الطبي


التعبئة


الشريط و الملف (تغليف الملف):التعبئة الموحدة القياسية لـ SMT pick-and-place machine. يمكن تحميل الأجزاء مباشرة على خط الإنتاج الآلي الخاص بك دون إعادة التعبئة. تتوفر خدمة التقط التابيت للنموذج الأول للمجموعات الصغيرة.

0.5mm Pitch Board-to-Board Connector BTB الذكر الإناث ارتفاع التزاوج 3.0-4.5mm 10-100P للهواتف الذكية وPCB الطبي

وقت التنفيذ

  • طلب العينة: 3 أيام عمل
  • طلبات الإنتاج الضخم: 1-3 أسابيع ، معتمدة على التكوين وكمية الطلب

شهادة المصنع والخدمة المخصصة

  • الشهادات: ISO9001، RoHS، REACH متوافقة
  • سياسة العينات: دعم العينات المجانية، استجابة سريعة للعينات
  • MOQ: MOQ منخفضة للأجزاء القياسية ؛ تكوينات مخصصة MOQ عند التقييم
  • القدرة المخصصة: عدد الدبابيس المخصصة، ارتفاع التراص المزدوج، سمك الصفائح، التعديل الميكانيكي، التعبئة الخاصة وفقًا للرسم / المواصفات الخاصة بك.

إرشادات اختيار المهندس

  1. تأكيد الفجوة الفعلية في كومة PCB أولا واختيار الارتفاع المقابلة (3.0 ∼ 4.5 ملم).
  2. التحقق من صحة عدد الدبابيس وتحديد الدبابيس الإشارة / الطاقة قبل تخطيط PCB.
  3. استخدم نسخة التزاوج العمياء إذا كانت عملية التجميع الخاصة بك تحتوي على رصيف الروبوت أو وصول مرئي محدود.
  4. بالنسبة للمشاريع الطبية، حدد المواد الطبية وشهادة المواد الكاملة في مرحلة العينة.
  5. التعبئة على المكعب هي الافتراضية للطلبات الجماعية؛ أخبرنا مسبقا إذا كان التعبئة في الأكياس مطلوبة.


الأسئلة الشائعة

س: هل لديك كتالوج؟ هل يمكنك إرسال الكتالوج لي للتحقق من جميع منتجاتك؟

ج: نعم، يمكنك الاتصال بنا عبر الإنترنت أو إرسال بريد إلكتروني للحصول على الكتالوج.

س: لا أستطيع العثور على المنتج في كاتا الخاص بكهل يمكنك صنع هذا المنتج لي؟
ج: يظهر كتالوجنا معظم منتجاتنا ، ولكن ليس كل شيء. فقط أخبرنا بأي منتج تحتاج إليه وكم تريد. إذا لم يكن لدينا ، فيمكننا أيضًا تصميم وصنع قالب جديد لإنتاجه.للمعلومات، صنع قالب عادي سوف يستغرق حوالي 35-45 يوما.

س: هل يمكنك تقديم عينة؟ هل هذه العينات مجانية؟
ج: نعم، ونحن نقدم 5-10 أجزاء من العينات المجانية للاختبار. ولكن عليك أن تدفع تكلفة الشحن

س: ماذا عن وقت التسليم؟
ج: يتم تسليم السلع الموجودة في غضون يوم واحد ؛ يتم تسليم السلع المخصصة في غضون 5-7 أيام

س: كيف أُرسل طلبي؟
ج: بالنسبة للحزم الصغيرة ، أرسلها بالبريد السريع ، مثل DHL ، FedEx ، UPS ، TNT ، EMS. هذه خدمة من باب إلى باب. بالنسبة للحزم الكبيرة ، يمكننا إرسالها جواً أو بحراً. نستخدم صناديق التصدير القياسية.سنكون مسؤولين عن أي تلف في المنتج أثناء التسليم.

6س: ما نوع الدفع الذي تقبله؟ هل يمكنني الدفع بالرنغ؟
ج: نحن نقبل T / T ((تحويل) ، ويسترن يونيون، و PayPal. يرجى التأكد من أننا يمكن أن نتلقى نفس المبلغ كما الفاتورة. ويمكنك دفع المال في اليوان. لا مشكلة.

7س: ماذا عن مراقبة الجودة في شركتك
ج: اتبع ISO9001 بدقة؛ IQC و OQC و IPQC و QA يشغلون 10% من قسم الجودة لدينا. يتم تطبيق اختبار CCD على 99% من تطبيقات منتجات شركتنا.

س: أريد قائمة أسعار جميع منتجاتك. هل لديك قائمة أسعار؟
الجواب: ليس لدينا قائمة أسعار لكل منتجاتنا. لأن لدينا العديد من العناصر، فمن المستحيل جعل جميع أسعارهم في قائمة،والأسعار تتغير دائما بسبب تكلفة المواد والكميةويمكنك أن تعطينا قائمة بجميع العناصر التي تحتاج إليها، وسوف نتأكد بعناية واحدة تلو الأخرى ونعطيك قائمة المواصفات والأسعار

س: هل يمكنك صنع منتجات مخصصة وتعبئة مخصصة؟
ج: نعم لقد صنعنا الكثير من المخصصات
المنتجات لعملائنا من قبل (أساسا الحبال الأسلاكية). حول التعبئة المخصصة، لا توجد مشكلة؛ يمكننا وضع شعارك أو غيرها من المعلومات على التعبئة.فقط يجب أن أشير إلى أنه سيسبب بعض التكاليف الإضافية.

س: ما هي الشهادات التي لديك؟
ج: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، الخ
