Name: 0.4 ملم لوحة الطوق إلى لوحة & وصلات الميزانين
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: موصل BTB
Price: 4.01 USD
Availability: InStock

المنزل > المنتجات > موصل BTB >

0.4 ملم لوحة الطوق إلى لوحة & وصلات الميزانين

0رابط BTB ذو مسافة 4 ملم

وصلة الزاوية المستقيمة للطابق الثاني

بديل رابط HRS DF40C

مكان المنشأ:

قوانغدونغ، الصين

اسم العلامة التجارية:

XTKCONN

إصدار الشهادات:

CE,SGS,ROHS,ISO9001

رقم الموديل:

موصل BTB

اتصل بنا

اطلب اقتباس

تفاصيل المنتج

طلب:

ثنائي الفينيل متعدد الكلور

جنس:

أنثى/ذكر

وظيفة:

المستخدمة في المنتجات الاستهلاكية

درجة حرارة التشغيل:

-40 ~ + 105 درجة

طول الدبوس:

التخصيص

تصفيح:

ذهب

إبراز:

0رابط BTB ذو مسافة 4 ملم

وصلة الزاوية المستقيمة للطابق الثاني

بديل رابط HRS DF40C

شروط الدفع والشحن

الحد الأدنى لكمية

1000 قطعة

الأسعار

Negotiable price

تفاصيل التغليف

حزمة فراغ ، وصناديق في الكرتون

وقت التسليم

5-7 أيام

شروط الدفع

خطاب الاعتماد، تي/تي، بايال

القدرة على العرض

3 كيلو قطعة

المنتجات ذات الصلة

فيديو

موصل BTB بمسافة 0.8 مم، 10 20 40 100 سن، سرعة نقل عالية، موصل ذكر أنثى

احصل على أفضل سعر

فيديو

مقبس نحاسي 60 سنًا، 0.8 مم، أنثى BTB، صف مزدوج، موصل لوحة 0.031 بوصة لتطبيقات لوحات الدوائر المطبوعة

احصل على أفضل سعر

فيديو

90Pin Double Row PCB Board Connector BTB المقبس الأنثوي 0.4mm الضيق المتوافق مع المقابس بين اللوحات

احصل على أفضل سعر

فيديو

0.4mm Pitch 80P BTB مقعد ذكر متوافق مع DF40TC-80DP-0.4

احصل على أفضل سعر

اتصل بنا

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

اتصل الآن

وصف المنتج

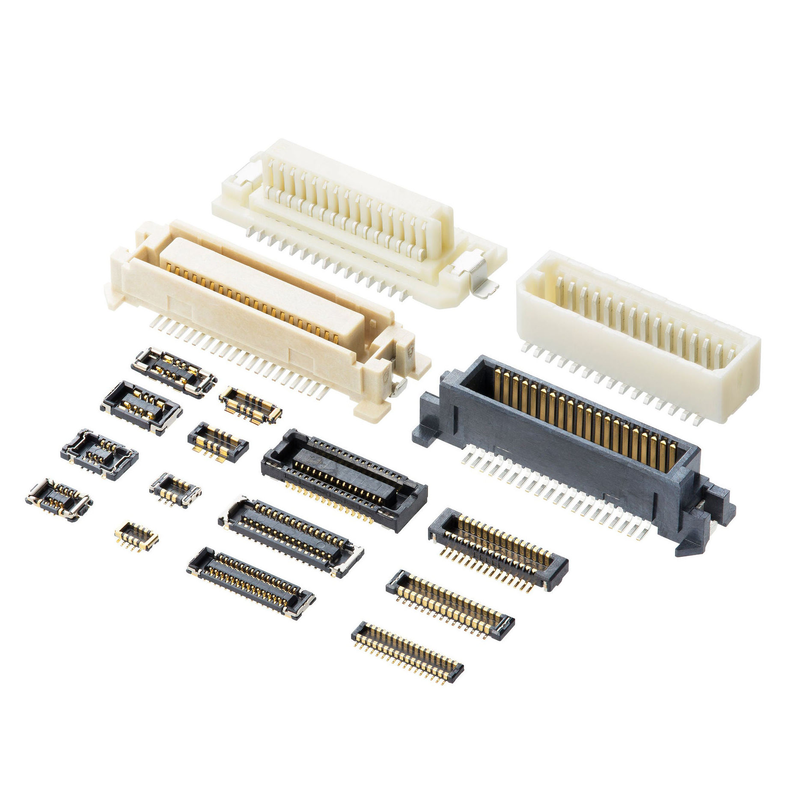

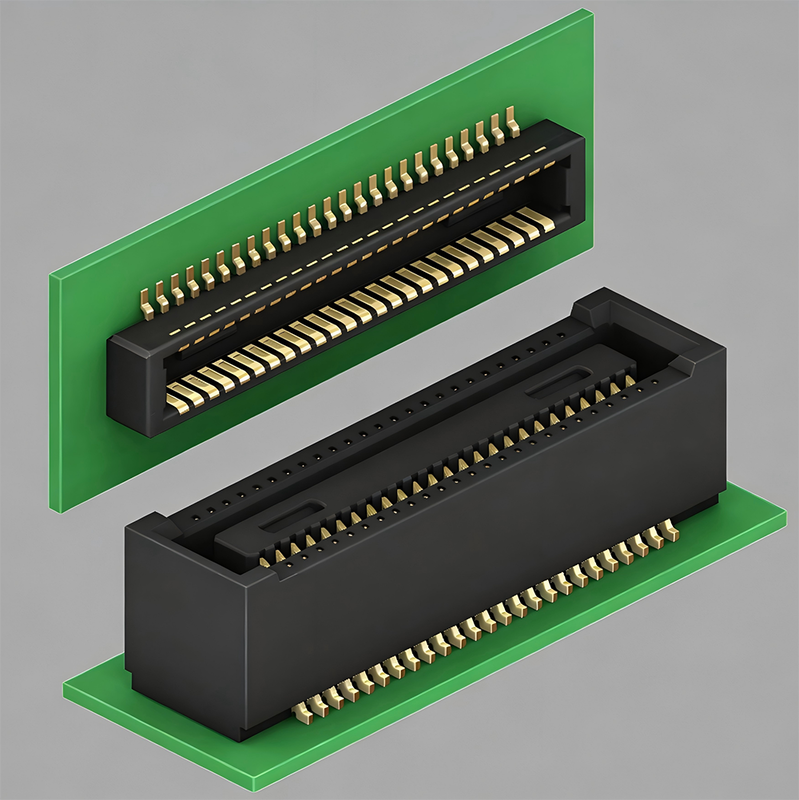

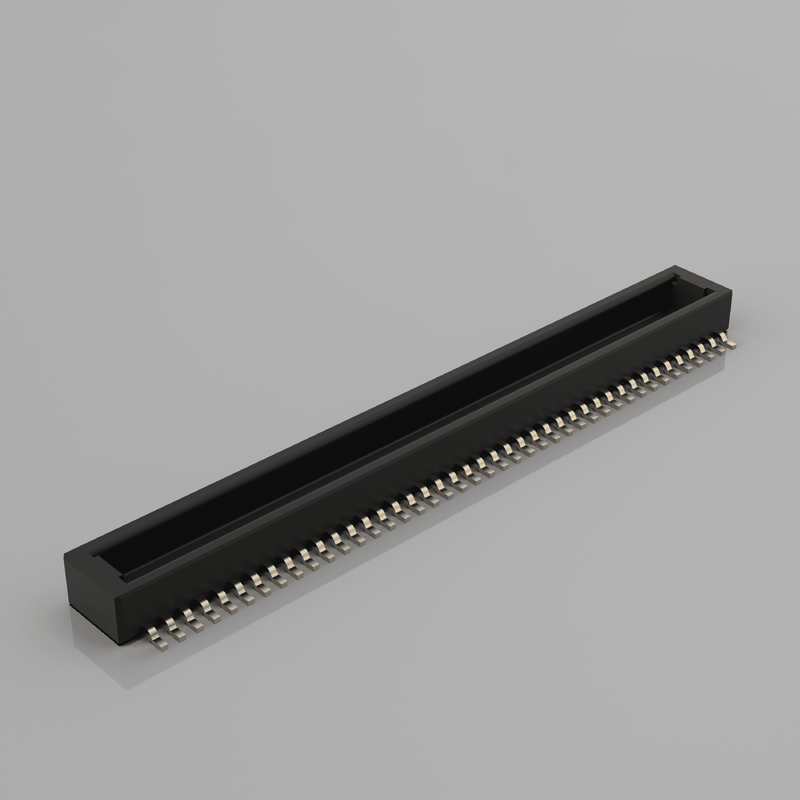

موصلات لوحة إلى لوحة وموصلات ميزانين بمسافة 0.4 مم موصل بزاوية قائمة بديل لـ HRS DF40C-80DP-0.4V(51)

أبرز مميزات المنتج

تزاوج أعمى ومحاذاة ذاتية + تصميم مضاد للانحراف: أضلاع توجيه مدمجة، تتحمل إزاحة تجميع لوحة الدوائر المطبوعة، تمنع تلف الدبابيس أثناء التزاوج الأعمى، تزيد من إنتاجية التجميع.
سلامة الإشارة عالية السرعة: يدعم ما يصل إلى 20 جيجابت في الثانية، متوافق مع PCIe، USB3.1 Gen2، MIPI، إشارات SATA التفاضلية عالية السرعة.
خيارات ارتفاع متزاوج مرنة: اختيارات متعددة لارتفاع التكديس (1.5 / 2.0 / 3.0 / 3.5 / 4.0 مم)، تلبي متطلبات تكديس لوحات الدوائر المطبوعة الميزانين متعددة الطبقات.
80 موضعًا، مسافة دقيقة 0.4 مم، تركيب SMT بزاوية قائمة: بصمة مدمجة لتصميم لوحة الدوائر المطبوعة الكثيف.

وصف المنتج

الفئة	الصنف	المعلمة
الأداء الكهربائي	مسافة التلامس	0.4 مم
	عدد الملامسات	80 دبوسًا، صف مزدوج
	التيار المقنن لكل ملامس	0.3 أمبير
	الجهد المقنن	تيار مستمر 30 فولت
	الحد الأقصى لمقاومة التلامس	≤90 ميجا أوم
	مقاومة العزل	≥500 ميجا أوم
	جهد التحمل	100 فولت تيار متردد
	الحد الأقصى لمعدل النقل	20 جيجابت في الثانية
الأداء الميكانيكي	الارتفاع المتزاوج	1.5 / 2.0 / 3.0 / 3.5 / 4.0 مم اختياري
	دورات التزاوج	≥30 دورة
	نوع التركيب	SMT بزاوية قائمة
	تحمل المحاذاة الذاتية	تعويض إزاحة تجميع الاتجاه X-Y
المواد والطلاء	مادة الغلاف	LCP، مقاومة للحريق UL94 V-0
	مادة الطرف	برونز الفوسفور
	طلاء التلامس	طلاء ذهبي على منطقة التلامس، حاجز نيكل لمنع تسرب اللحام
بيئي	درجة حرارة التشغيل	-35 درجة مئوية ~ +85 درجة مئوية
	الامتثال	RoHS، REACH
دليل اللحام	ملف إعادة التدفق	إعادة تدفق SMT قياسي خالٍ من الرصاص؛ تصميم حاجز مضاد لتسرب اللحام لتجنب زحف القصدير إلى منطقة التلامس

مرجع متقاطع / بديل

بديل مباشر لـ HRS DF40C-80DP-0.4V(51). تتطابق دبابيس التوصيل، والبصمة، وارتفاع التكديس، وواجهة التزاوج تمامًا. بديل مباشر دون إعادة تصميم لوحة الدوائر المطبوعة.

مرجع متقاطع: سلسلة Hirose DF40C، قابلة للمقارنة مع موصلات B2B ذات المسافة الدقيقة 0.4 مم من Amphenol BergStak.

0.4 ملم لوحة الطوق إلى لوحة & وصلات الميزانين

ميزة المنتج

هيكل توجيه مضاد للانحراف، يدعم التزاوج الأعمى والمحاذاة الذاتية، يمتص انحراف موضع تكديس لوحة الدوائر المطبوعة.
تصميم طرف بحاجز نيكل، يمنع بفعالية تسرب اللحام أثناء لحام SMT بإعادة التدفق.
غلاف مقوى بأضلاع ممتصة للصدمات يحسن مقاومة الاهتزاز والصدمات.
طرف SMT بزاوية قائمة، وسادة وضع و التقاط محسّنة للتركيب الآلي.
هندسة طرف محسّنة للترددات العالية للحفاظ على سلامة الإشارة عالية السرعة المستقرة.
تصميم تكديس ميزانين مدمج ومنخفض الارتفاع، يوفر مساحة الجهاز الداخلية.

0.4 ملم لوحة الطوق إلى لوحة & وصلات الميزانين

مزايا المنتج

بديل مباشر: لا تغيير في تخطيط لوحة الدوائر المطبوعة، بديل مباشر لـ HRS DF40C-80DP-0.4V(51)، يخفف من مخاطر وقت التسليم الطويل ونقص الإمداد للعلامات التجارية المستوردة.
أداء مستقر عالي السرعة: تحكم في المعاوقة المضبوطة للواجهات التفاضلية عالية السرعة.
إنتاجية تجميع عالية: تصميم مدمج للتزاوج الأعمى ومفتاح وهمي مضاد لتجنب الإدخال العكسي وانحناء الدبابيس.
مناسب للأتمتة: تغليف بكرة قياسي للوضع والالتقاط الآلي SMT.
تخصيص المصنع متاح: ضبط ارتفاع التكديس، وعدد الدبابيس، وسمك الطلاء حسب متطلبات المشروع.

التطبيق

تكديس لوحات الدوائر المطبوعة الميزانين عالية السرعة لـ:

وحدات التصوير الطبي
لوحات التحكم الصناعية
وحدات الكاميرا ومستشعرات MIPI
الإلكترونيات الاستهلاكية المحمولة
أنظمة الحوسبة الطرفية والأنظمة المدمجة
مكونات فرعية للاتصالات البصرية

0.4 ملم لوحة الطوق إلى لوحة & وصلات الميزانين التعبئة

شريط وبكرة (تغليف بكرة): تغليف بكرة قياسي لآلة الوضع والالتقاط SMT. يمكن تحميل الأجزاء مباشرة على خط الإنتاج الآلي الخاص بك دون إعادة تغليف. خدمة القطع الشريطية متاحة للنماذج الأولية ذات الدفعات الصغيرة.

0.4 ملم لوحة الطوق إلى لوحة & وصلات الميزانين

وقت التسليم

طلب عينة: 3 أيام عمل
طلب الإنتاج الضخم: 1-3 أسابيع، حسب التكوين وكمية الطلب

شهادة المصنع وخدمة التخصيص

الشهادات: ISO9001، RoHS، REACH متوافقة
سياسة العينات: عينات مجانية مدعومة، سرعة استجابة العينات
الحد الأدنى لكمية الطلب: حد أدنى لكمية الطلب للأجزاء القياسية؛ تكوينات مخصصة حد أدنى لكمية الطلب حسب التقييم
قدرة التخصيص: عدد دبابيس مخصص، ارتفاع تكديس متزاوج، سمك طلاء، تعديل ميكانيكي، تغليف خاص حسب الرسم/المواصفات الخاصة بك.

دليل اختيار المهندس

قم بتأكيد ارتفاع التكديس المتزاوج المطلوب أولاً؛ هذا هو البعد الأساسي لتكديس لوحة الدوائر المطبوعة الميزانين.
تحقق من متطلبات عرض النطاق الترددي للواجهة عالية السرعة (≤20 جيجابت في الثانية).
تحقق من مساحة لوحة الدوائر المطبوعة؛ بصمة SMT بزاوية قائمة تتطابق مع HRS DF40C-80DP-0.4V(51) الأصلية.
إذا كان تطبيقك يحتوي على بيئة اهتزاز/صدمات، قم بتأكيد دورات التزاوج ونطاق درجة حرارة التشغيل.
اطلب عينات مجانية لاختبار سلامة الإشارة والتحقق من تجميع SMT قبل الإنتاج الضخم.

الأسئلة الشائعة

س: هل لديك كتالوج؟ هل يمكنك إرسال الكتالوج إلي للتحقق من جميع منتجاتك؟

ج: نعم، يمكنك الاتصال بنا عبر الإنترنت أو إرسال بريد إلكتروني للحصول على الكتالوج.

س: لا يمكنني العثور على المنتج في الكتالوج الخاص بك. هل يمكنك صنع هذا المنتج لي؟ ج: يظهر الكتالوج الخاص بنا معظم منتجاتنا، ولكن ليس كلها. فقط أخبرنا بالمنتج الذي تحتاجه وكم الكمية التي تريدها. إذا لم يكن لدينا، يمكننا أيضًا تصميم وصنع قالب جديد لإنتاجه. كمرجع لك، سيستغرق صنع قالب عادي حوالي 35-45 يومًا.

س: هل يمكنك تقديم عينة؟ هل هذه العينات مجانية؟

ج: نعم، نقدم 5-10 قطع من عينات الموصلات المجانية للاختبار. ولكن عليك دفع تكلفة الشحن.

س: ماذا عن وقت التسليم الخاص بك؟

ج: يتم تسليم البضائع المخزنة في غضون يوم واحد؛ يتم تسليم البضائع المخصصة في غضون 5-7 أيام.

س: كيف تشحن طلبي؟

ج: للحزم الصغيرة، أرسلها عبر Express، مثل DHL، FedEx، UPS، TNT، EMS. هذه خدمة من الباب إلى الباب. للحزم الكبيرة، يمكننا إرسالها عن طريق الجو أو البحر. نستخدم كراتين تصدير قياسية. سنكون مسؤولين عن أي تلف في المنتج ناتج أثناء التسليم.

6. س: ما نوع الدفع الذي تقبله؟ هل يمكنني الدفع بالرنمينبي؟

ج: نقبل T/T (تحويل سلكي)، Western Union، و PayPal. يرجى التأكد من أننا يمكننا استلام نفس المبلغ الموجود في الفاتورة. ويمكنك الدفع بالرنمينبي. لا مشكلة.

7. س: ماذا عن مراقبة جودة شركتك؟

ج: نتبع بدقة ISO9001؛ IQC، OQC، IPQC، و QA تشغل 10٪ من قسم الجودة لدينا. يتم تطبيق اختبار CCD على 99٪ من تطبيقات منتجات شركتنا.

س: أحتاج إلى قائمة أسعار جميع منتجاتك. هل لديك قائمة أسعار؟

ج: ليس لدينا قائمة أسعار لجميع منتجاتنا. نظرًا لوجود العديد من العناصر، من المستحيل وضع جميع أسعارها في قائمة، والأسعار تتغير دائمًا بسبب تكلفة المواد والكمية. ويمكنك أن تعطينا قائمة بجميع العناصر التي تحتاجها؛ سنقوم بالتحقق بعناية واحدًا تلو الآخر ونقدم لك مواصفات وقائمة أسعار.

س: هل يمكنك صنع منتجات مخصصة وتعبئة مخصصة؟

ج: نعم. لقد صنعنا الكثير من المنتجات المخصصة لعملائنا من قبل (خاصة أحزمة الأسلاك). أما بالنسبة للتعبئة المخصصة، فلا توجد مشكلة؛ يمكننا وضع شعارك أو معلومات أخرى على العبوة. فقط يجب الإشارة إلى أن ذلك سيسبب بعض التكاليف الإضافية.

س: ما هي الشهادات التي لديك؟

ج: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، إلخ.
