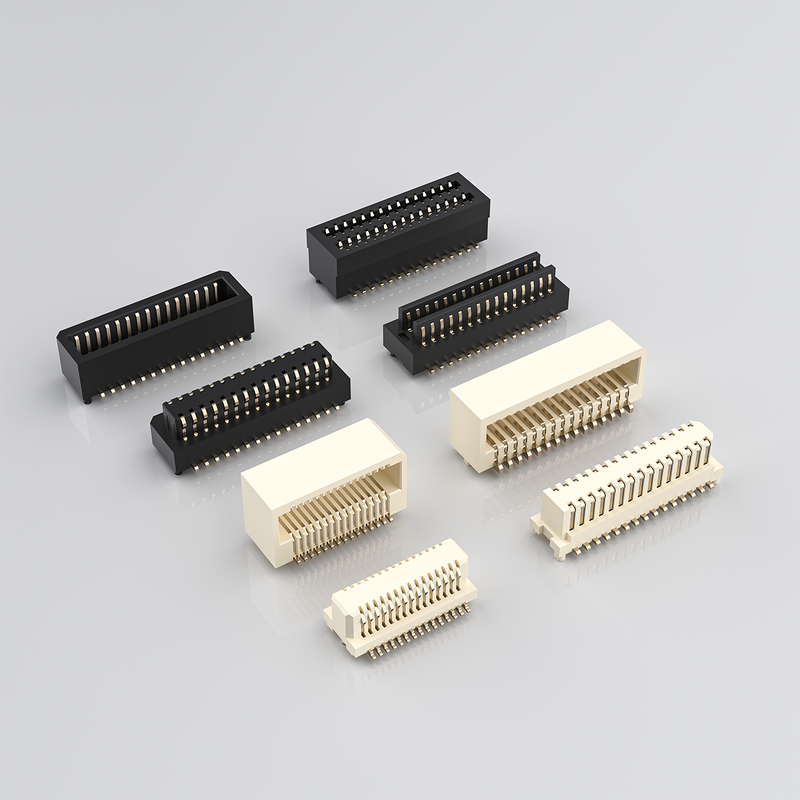

ذكر 0.5mm Pitch Single Slot Board-to-Board & Mezzanine Connectors وصلة الزاوية المستقيمة لـ PCBA
أبرز المنتجات
- التزاوج العمياء والتوافق الذاتي: مدمج في إدارة رئيس & chamfer البيت تعويض ل X / Y التجميع التراجع ؛ تجنب تلف الدبوس أثناء إدخال العمياء لجمعية PCBA وحدات
- أداء الإشارة عالية السرعة: سلامة إشارة محسنة ، تدعم LVDS ، PCIe ، نقل التفاضل عالي السرعة للوحدات الرقمية عالية الكثافة
- ارتفاع متزاوج قابل للتخصيص: العديد من خيارات الارتباط الارتفاع لتحديد الفجوة الدقيقة لـ PCB إلى PCB ، تتناسب مع قيود الحجرة الميكانيكية الخاصة بك
- نموذج SMT ذو فتحة واحدة زاوية مستقيمة: 90 درجة ربط متقاطع للوحات الورقية، توفير المساحة الداخلية الأداة الحرجة
وصف المنتج
| البند |
المعلم |
| الأداء الكهربائي |
|
| الارتفاع |
0.5 ملم |
| التيار المسموح به (في اتصال الإشارة) |
0.5 أ |
| الجهد القياسي |
50 فولت DC |
| مقاومة الجهد |
250 فولت التيار المتردد، دقيقة واحدة |
| مقاومة الاتصال الأولية |
≤30 مΩ |
| مقاومة العزل |
≥109 Ω |
| معدل الإشارة |
ما يصل إلى 10 جيجابايت في الثانية |
| الأداء الميكانيكي |
|
| عدد البنود |
نطاق مخصص عند الطلب |
| طول الزوجين |
خيارات عدة ارتفاعات التراص |
| دورات التزاوج |
30 دورة على الأقل |
| التسامح مع التزاوج |
معدل التسامح المتباعد لـ X/Y للتزاوج العمى |
| نوع التثبيت |
SMT الزاوية اليمنى |
| المواد والطلاء |
|
| السكن |
LCP، UL94 V-0 مضاد للاحتراق |
| مواد الاتصال |
سبيكة نحاسية عالية القوة |
| طلاء الاتصال للزواج |
الذهب على النيكل؛ خيارات كثافة الذهب المتعددة |
| طبقة التسديد SMT |
القصدير فوق النيكل |
| البيئة |
|
| درجة حرارة العمل |
-40 °C ~ +105 °C |
| الامتثال |
متوافقة مع RoHS و REACH |
| دليل اللحام |
|
| ملف تعديل التدفق |
ذروة 245-260 درجة مئوية ، تتبع معيار J-STD-020 ؛ لا يوجد لحام موجات |
| التجميع |
متوافق مع معدات SMT القياسية للاختيار والوضع |
الإشارة المتقاطعة / البديل
تم تصميم هذا المرفق بين الزوايا المستقيمة كبديل وظيفي للسلسلة الدولية المعمول بها من Molex و JAE و Hirose و Amphenol.
- البصمة المتوافقة للقطرة للتحقق السريع من المصدر الثاني ؛ نفس التراكم ، الارتفاع المتزامن ، الخط الميكانيكي لإعادة استخدام PCBA.
- ملاحظة: دائما إجراء التحقق الكهربائي والميكانيكي قبل الإنتاج الضخم؛ تطابق 100% من الدبوس إلى الدبوس متاح لكل رقم جزء مرجعية.
- يقلل من الاعتماد على المكونات الأجنبية التي تستغرق وقتًا طويلًا، مما يقلل من وقت تنفيذ مشروعك.
ميزة المنتج
- بناء زاوية مستقيمة ذات فتحة واحدة للاتصال بين PCBA العرضي 90 درجة.
- المقطبية السكن + محاذاة رئيس يمنع إدخال العكس وتلف الدبوس أثناء التجميع.
- يتيح الممر الذاتي التنسيق التزاوج العمياء الموثوقة لتجميع الوحدة المغلقة.
- المقاومة لدرجة عالية من غطاء LCP لدرجة عالية من درجة حرارة SMT العائدة دون تشوه.
- الهندسة المستهدفة للتواصل توفر أداء إشارة التفاضل عالية السرعة المستقر.
- خيارات ارتفاع متعددة المزج لتثبيت فجوة PCB الدقيقة.
- متوافق تماما مع SMT، جاهزة للإنتاج الجماعي الآلي.
مزايا المنتج
- صديقة للجمعية: تحمل التزاوج العمياء يمتص خطأ وضع PCB ، معدل رفض التجميع الأدنى.
- محسّنة لـ SI: يقلل هيكل الاتصال المتناغم من التشابك لتحقيق نقل إشارات رقمية عالية السرعة.
- محلول المصدر الثاني: البديل المباشر للعلامات التجارية الأجنبية الممتازة ، التكلفة التنافسية ووقت التنفيذ الأقصر.
- تخصيص مرن: عدد المسامير، ارتفاع المزدوج، وسمك التصفيف الذهبي قابلة للتكوين لتصميمك.
- جودة ثابتة: التحكم الصارم في التسطيح يتجنب خطر SMT في الحرار المفتوح على الأغطية الدقيقة.
التطبيق
- وحدات متضمنة صناعية
- بوابة إنترنت الأشياء ومجموعات أجهزة الاستشعار
- ألواح فرعية طبيّة من نوع PCBA
- معدات الاختبار والقياس المحمولة
- كاميرات المراقبة ووحدات الرؤية
- أجهزة الاتصالات الطرفية
- مجموعات الـ PCB المتراكمة عالية الكثافة للمستهلكين
- الاتصال الداخلي لللوحات العرضية للجهاز الوحدوي
التعبئة
الشريط و الملف (تغليف الملف):التعبئة الموحدة القياسية لـ SMT pick-and-place machine. يمكن تحميل الأجزاء مباشرة على خط الإنتاج الآلي الخاص بك دون إعادة التعبئة. تتوفر خدمة التقط التابيت للنموذج الأول للمجموعات الصغيرة.
وقت التنفيذ
- طلب العينة: 3 أيام عمل
- طلبات الإنتاج الضخم: 1-3 أسابيع ، معتمدة على التكوين وكمية الطلب
شهادة المصنع والخدمة المخصصة
- الشهادات: ISO9001، RoHS، REACH متوافقة
- سياسة العينات: دعم العينات المجانية، استجابة سريعة للعينات
- MOQ: MOQ منخفضة للأجزاء القياسية ؛ تكوينات مخصصة MOQ عند التقييم
- القدرة المخصصة: عدد الدبابيس المخصصة، ارتفاع التراص المزدوج، سمك الصفائح، التعديل الميكانيكي، التعبئة الخاصة وفقًا للرسم / المواصفات الخاصة بك.
إرشادات اختيار المهندس
- تأكيد الأبعاد الحرجةطول الزوجين= فجوة ثابتة بين اثنين من PCBs؛ حدد متغير الارتفاع الصحيح أولا.
- احصي إجمالي الدبابيس: الدبابيس الإشارة المنفصلة ودبابيس الطاقة؛ الدبابيس الأرضية الاحتياطية من أجل سلامة الإشارة عالية السرعة.
- تحقق من معدل البيانات المطلوب: تأكيد ما إذا كان هناك حاجة إلى أداء التفاضل عالية السرعة للبروتوكول الخاص بك.
- تحديد مواصفات الصفائح: صفائح ذهبية سميكة لتطبيقات الاهتزاز / البيئة القاسية طويلة العمر.
- حالة التجميع: إذا كان منتجك يتطلب التجميع العمى، تأكد من أن تسامح التواء الذاتي تتطابق مع التراكم الميكانيكي.
- عملية SMT: استخدم التعبئة المكبوتة للإنتاج الجماعي؛ اطلب عينات مجانية للتحقق من النموذج الأولي قبل الإصدار الكامل.
- مرجع متقاطع: أرسل رقم جزء منافسك الأصلي، وسنوصي بنموذج بديل متطابق للتحقق من صحة.
الأسئلة الشائعة
س: هل لديك كتالوج؟ هل يمكنك إرسال الكتالوج لي للتحقق من جميع منتجاتك؟
ج: نعم، يمكنك الاتصال بنا عبر الإنترنت أو إرسال بريد إلكتروني للحصول على الكتالوج.
س: لا أستطيع العثور على المنتج في كاتا الخاص بكهل يمكنك صنع هذا المنتج لي؟
ج: يظهر كتالوجنا معظم منتجاتنا ، ولكن ليس كل شيء. فقط أخبرنا بأي منتج تحتاج إليه وكم تريد. إذا لم يكن لدينا ، فيمكننا أيضًا تصميم وصنع قالب جديد لإنتاجه.للمعلومات، صنع قالب عادي سوف يستغرق حوالي 35-45 يوما.
س: هل يمكنك تقديم عينة؟ هل هذه العينات مجانية؟
ج: نعم، ونحن نقدم 5-10 أجزاء من العينات المجانية للاختبار. ولكن عليك أن تدفع تكلفة الشحن
س: ماذا عن وقت التسليم؟
ج: يتم تسليم السلع الموجودة في غضون يوم واحد ؛ يتم تسليم السلع المخصصة في غضون 5-7 أيام
س: كيف أُرسل طلبي؟
ج: بالنسبة للحزم الصغيرة ، أرسلها بالبريد السريع ، مثل DHL ، FedEx ، UPS ، TNT ، EMS. هذه خدمة من باب إلى باب. بالنسبة للحزم الكبيرة ، يمكننا إرسالها جواً أو بحراً. نستخدم صناديق التصدير القياسية.سنكون مسؤولين عن أي تلف في المنتج أثناء التسليم.
6س: ما نوع الدفع الذي تقبله؟ هل يمكنني الدفع بالرنغ؟
ج: نحن نقبل T / T ((تحويل) ، ويسترن يونيون، و PayPal. يرجى التأكد من أننا يمكن أن نتلقى نفس المبلغ كما الفاتورة. ويمكنك دفع المال في اليوان. لا مشكلة.
7س: ماذا عن مراقبة الجودة في شركتك
ج: اتبع ISO9001 بدقة؛ IQC و OQC و IPQC و QA يشغلون 10% من قسم الجودة لدينا. يتم تطبيق اختبار CCD على 99% من تطبيقات منتجات شركتنا.
س: أريد قائمة أسعار جميع منتجاتك. هل لديك قائمة أسعار؟
الجواب: ليس لدينا قائمة أسعار لكل منتجاتنا. لأن لدينا العديد من العناصر، فمن المستحيل جعل جميع أسعارهم في قائمة،والأسعار تتغير دائما بسبب تكلفة المواد والكميةويمكنك أن تعطينا قائمة بجميع العناصر التي تحتاج إليها، وسوف نتأكد بعناية واحدة تلو الأخرى ونعطيك قائمة المواصفات والأسعار
س: هل يمكنك صنع منتجات مخصصة وتعبئة مخصصة؟
ج: نعم لقد صنعنا الكثير من المخصصات
المنتجات لعملائنا من قبل (أساسا الحبال الأسلاكية). حول التعبئة المخصصة، لا توجد مشكلة؛ يمكننا وضع شعارك أو غيرها من المعلومات على التعبئة.فقط يجب أن أشير إلى أنه سيسبب بعض التكاليف الإضافية.
س: ما هي الشهادات التي لديك؟
ج: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، الخ
