مكان المنشأ:
قوانغدونغ، الصين
اسم العلامة التجارية:
XTKCONN
إصدار الشهادات:
CE,SGS,ROHS,ISO9001
رقم الموديل:
موصل BTB

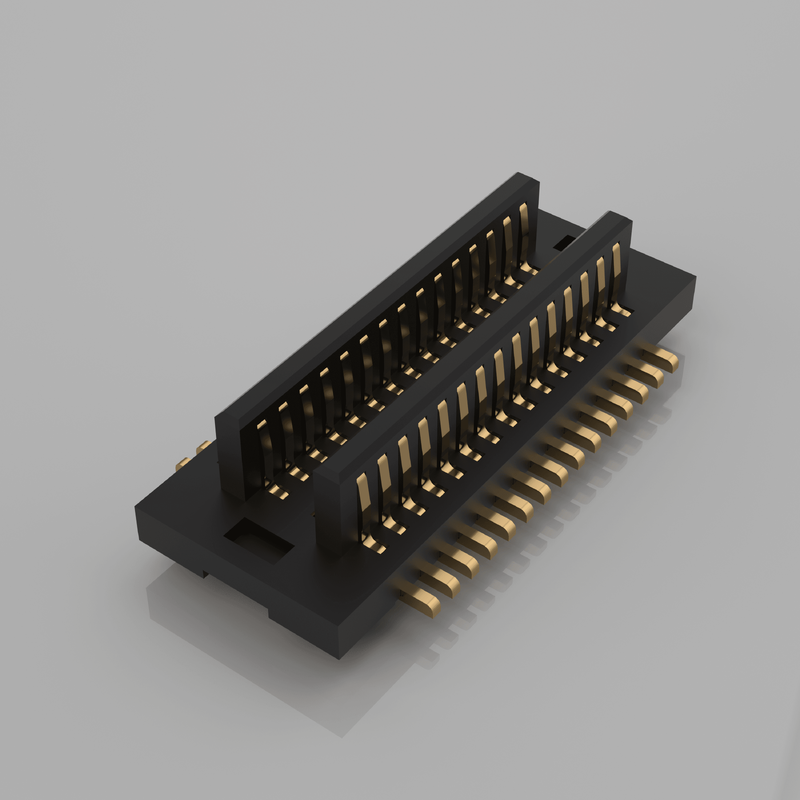

موصل لوحة إلى لوحة BTB بمسافة 0.5 مم وفتحتين مزدوجتين 20P 30P، موصل ذكر/أنثى بزاوية قائمة للوحة PCB
أبرز مميزات المنتج
✅تصميم التزاوج الأعمى والمحاذاة الذاتية المضادة للانحراف: هيكل توجيه مزدوج الفتحة يمتص تفاوت إزاحة التجميع، ويقلل من مخاطر فشل التزاوج أثناء إنتاج SMT بكميات كبيرة ✅أداء إشارة عالي السرعة: هندسة اتصال مزدوجة الفتحة محسّنة، سلامة إشارة مستقرة لنقل رقمي بمعدل عالٍ
✅ خيارات ارتفاع متزاوج محددة: ارتفاع مكدس قياسي للتزاوج بزاوية قائمة، تحكم واضح في البعد Z لتصميم تكديس لوحة PCB
✅ مسافة 0.5 مم عالية الكثافة: تصميم SMT بزاوية قائمة مزدوجة الفتحة، يوفر مساحة لوحة PCB لتصميم وحدات مدمجة
✅ هيكل مزدوج الفتحة مزدوج الاتصال: مقاومة محسّنة للصدمات والاهتزاز، استمرارية مستقرة تحت الضغط الميكانيكي
وصف المنتج
| البند | المواصفات | ملاحظات |
|---|---|---|
| الأداء الكهربائي | ||
| المسافة | 0.5 مم | صف مزدوج بفتحة مزدوجة |
| المواقع | 20P، 30P | عدد دبابيس مخصص متاح |
| التيار المقنن (لكل دبوس) | 0.5 أمبير | تطبيق الإشارة، انخفاض في مسار الطاقة |
| الجهد المقنن | 50 فولت تيار متردد | |
| مقاومة التلامس | ≤ 50 مللي أوم | القيمة الأولية |
| مقاومة العزل | ≥ 1000 ميجا أوم | تيار مستمر 100 فولت |
| جهد التحمل | 500 فولت تيار متردد / 1 دقيقة | لا يوجد انهيار |
| الأداء الميكانيكي | ||
| دورات التزاوج | 250 دورة | المتانة الميكانيكية |
| الارتفاع المتزاوج | قابل للتكوين قياسي | يحدد عند الاستفسار |
| نوع التركيب | SMT بزاوية قائمة | تركيب سطحي للوحة PCB |
| الجنس | قابس ذكر / وعاء أنثى | متزاوج في أزواج |
| المواد والطلاء | ||
| الغلاف | LCP عالي الحرارة | مثبط للهب UL94 V-0 |
| مادة التلامس | برونز الفوسفور | سبائك نحاسية عالية المرونة |
| طلاء منطقة التلامس | 3-10 ميكرومتر ذهب فوق نيكل | مقاوم للأكسدة، اتصال موثوق |
| طلاء ذيل اللحام | قصدير غير لامع فوق نيكل | قابلية لحام SMT جيدة |
| بيئي | ||
| درجة حرارة التشغيل | -40 درجة مئوية ~ +85 درجة مئوية | نطاق الدرجة الصناعية |
| الامتثال | RoHS-2، خالٍ من الرصاص | |
| إرشادات لحام SMT | ملف إعادة التدفق: 260 درجة مئوية كحد أقصى، 10 ثوانٍ ذروة | اتبع معيار IPC/JEDEC؛ تجنب إعادة التدفق المتكرر |
هذا الموصل BTB بزاوية قائمة بمسافة 0.5 مم وفتحة مزدوجة يعمل كبديل متوافق شكليًا ووظيفيًا للسلاسل الدولية الرئيسية.
ملاحظة: تحقق من الارتفاع المتزاوج، وتخطيط الدبابيس، والبصمة، والطلاء قبل الاستبدال المباشر.
ميزة المنتج
🛗تصميم موجه للتصنيع: هندسة توجيه محسّنة تقلل من أخطاء التزاوج اليدوي والآلي؛ صديق للتجميع الآلي بكميات كبيرة
🛗 بديل فعال من حيث التكلفة: تجنب فترات التسليم الطويلة والتكلفة العالية لأجزاء العلامات التجارية المستوردة؛ أداء ميكانيكي وكهربائي على نفس المستوى
🛗 إنتاج قابل للتتبع بالكامل: ختم، حقن، طلاء، تجميع داخلي، اتساق جودة مستقر
🛗 تخصيص مرن: ضبط عدد الدبابيس، الارتفاع المتزاوج، سمك الطلاء، لون الغلاف حسب متطلبات المشروع
🛗 دعم هندسي سريع: ورقة بيانات، رسم ثنائي وثلاثي الأبعاد، مكتبة بصمات متاحة لمرحلة تصميم لوحة PCB الخاصة بك
التعبئة
شريط وبكرة (تعبئة بكرة): تعبئة بكرة قياسية لآلة الانتقاء والمكان SMT. يمكن تحميل الأجزاء مباشرة على خط الإنتاج الآلي الخاص بك دون إعادة تعبئة. خدمة القطع بالشريط متاحة لنماذج الدُفعات الصغيرة.
تذكير: ارجع دائمًا إلى ورقة البيانات الرسمية للتصميم النهائي.
الأسئلة الشائعة
س: هل لديك كتالوج؟ هل يمكنك إرسال الكتالوج إلي للتحقق من جميع منتجاتك؟
