مكان المنشأ:
قوانغدونغ، الصين
اسم العلامة التجارية:
XTKCONN
إصدار الشهادات:
CE,SGS,ROHS,ISO9001
رقم الموديل:
موصل BTB

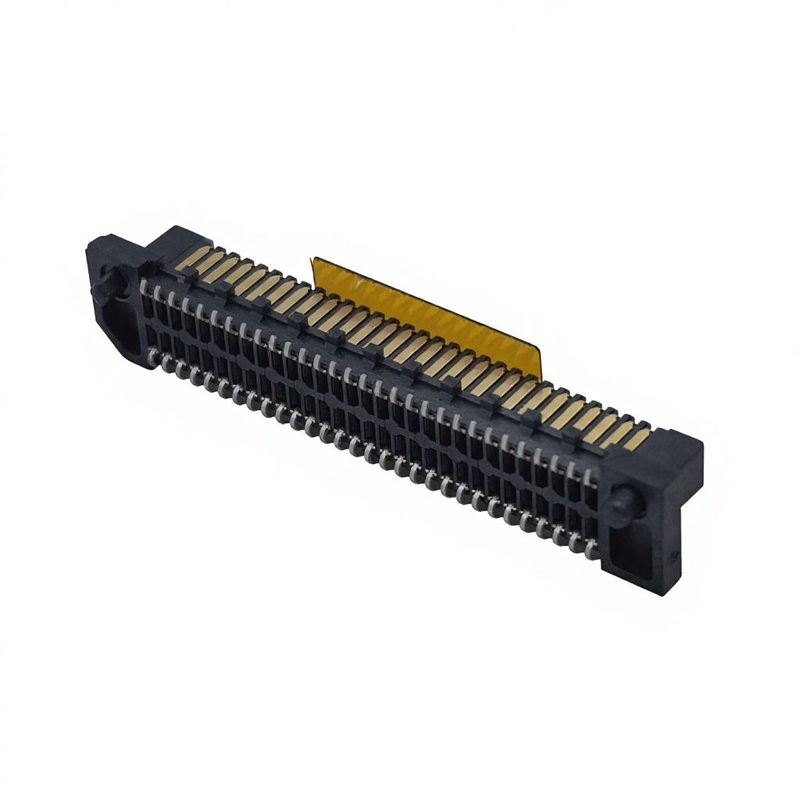

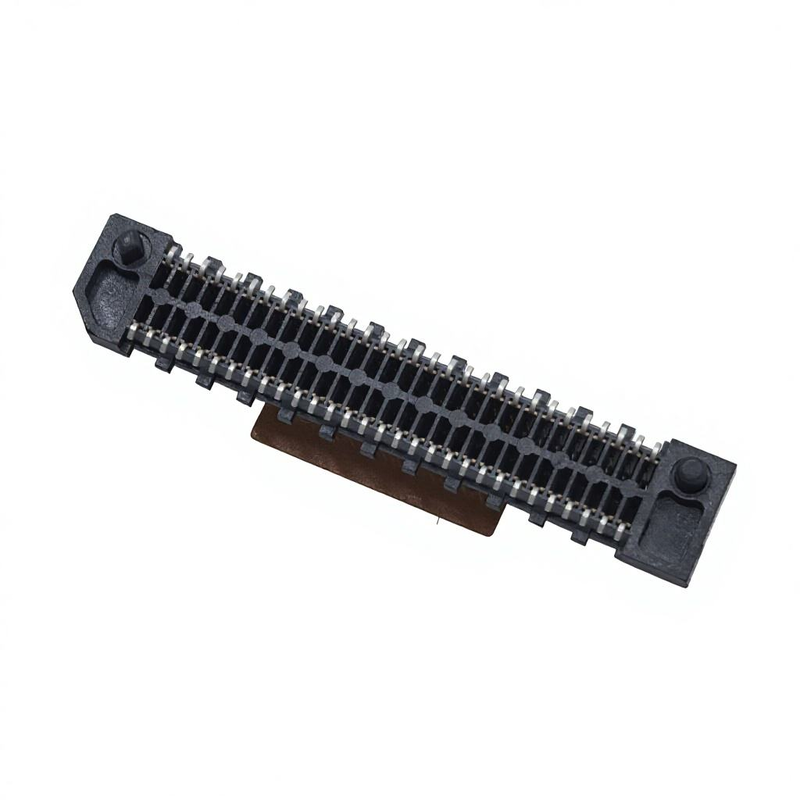

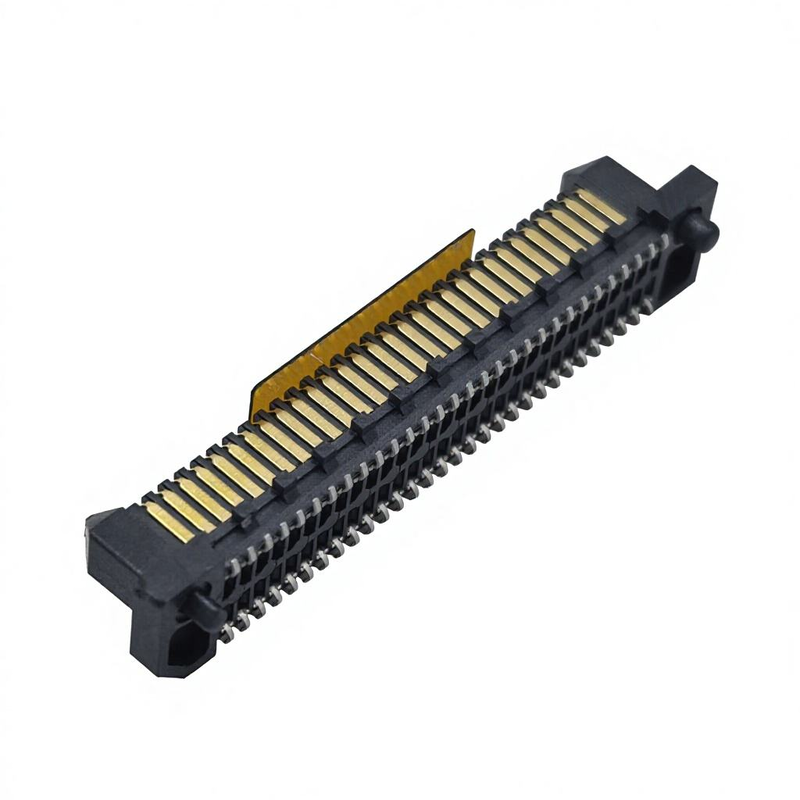

التيار العالي 0.8mm 38 دبوس BTB Connector Plug Curved Terminals PCB جهاز اتصال من لوح إلى لوح Mylar SMT Gold Ni Contact Finish
أبرز المنتجات
✅ تصميم التسامح بين التزاوج العمياء والتحالف الذاتي: بنية مجرفة توجيه مدمجة ، تمتص تحركات التجميع البسيطة ، وتتجنب تلف الدبوس أثناء التزاوج الآلي للاختيار والوضع ،يقلل من معدل الخردة في التجميع
✅ سلامة الإشارة عالية السرعة: محطات اتصال منحنية محسّنة بالمعوقة، أداء مستقر لنقل الإشارة التفاضلية عالية السرعة، يقلل من فقدان الإدراج والكلام المتقاطع.
✅ الارتفاع المحدد: التحكم الدقيق في ارتفاع المزدوج المتراكم ، والبعد المتسق لتنسيق PCB لتصميم الحجرة الميكانيكية.
✅ محطات منحنية عالية التيار: حزمة اتصال منحنية من سبيكة النحاس ، اتصال متعدد النقاط موثوق به ، يحافظ على طاقة ثابتة ونقل إشارات.
✅ SMT مع Mylar Tape: يمنع شريط Mylar الناقل التشوه النهائي أثناء لحام إعادة التدفق ، ويتلاءم مع خطوط تجميع SMT للإنتاج الضخم.
✅ التشطيب الذهبي-النيكل: طلاء الذهب على منطقة التزاوج + الصفحة السفلية من النيكل ، مضاد للأكسدة ، مقاومة اتصال منخفضة ومستقرة لعمر خدمة طويل
وصف المنتج
| البند | المواصفات |
|---|---|
| الأداء الكهربائي | |
| الارتفاع | 0.8 ملم |
| عدد الدبوسات | 38 دبوس |
| التيار المسموح به | 1.0 A لكل اتصال |
| الجهد القياسي | 100 فولت AC/DC |
| مقاومة الاتصال | ≤ 30 مΩ |
| مقاومة العزل | ≥ 500 MΩ (500 فولت DC) |
| الجهد الكهربائي المقاوم للطاقة | 250 فولت AC / 1 دقيقة |
| الأداء الميكانيكي | |
| نوع الجهاز | سدادات BTB ، محطات منحنية |
| أسلوب التثبيت | صمام سطح SMT |
| طول الزوجين | (املأ أبعادك الفعلية هنا، على سبيل المثال 5.6 ملم) |
| دورات التزاوج | 5000 دورة على الأقل |
| قوة الإدراج / الانسحاب | يعتمد على التطبيق (على تصميم الدبوس) |
| المواد والطلاء | |
| مواد الاتصال | سبيكة النحاس عالية المقاومة |
| إنهاء الاتصال | صب الذهب على منطقة التزاوج، صب النيكل تحتها؛ منطقة اللحام: قاعدة النيكل |
| مواد السكن | مضاد للحرارة العالية (LCP) ، UL94-V0 |
| المواد المساعدة | شريط حماية مايلار لمعالجة SMT |
| الأداء البيئي | |
| درجة حرارة العمل | -40 °C ~ +105 °C |
| الامتثال | RoHS 2.0، REACH |
| توجيهات اللحام | |
| ملف تعديل التدفق | تدفق SMT القياسي الخالي من الرصاص؛ درجة الحرارة القصوى ≤260 °C، وقت البقاء يتبع معيار IPC/JEDEC |
| ملاحظة | الحفاظ على شريط مايلار سليمة قبل SMT ؛ إزالة بعد اللحام ؛ تجنب الإصلاح اليدوي الحديدية الساخنة على محطات الحرارة الدقيقة |
تم تصميم هذه البلاغ BTB المنحني المكون من 38 دبوسًا بـ 0.8 ملم كبديل وظيفي للبلاغات المختارة من Molex SlimStack® ، JAE ، Amphenol BergStak® 0.8 ملم من سلسلة BTB.
ميزة المنتج
🔹مخاطر تجميع أقل: تصميم التسامح الذاتي يقلل من معدل فشل التزاوج اليدوي والروبوتي.
🔹القدرة المشتركة عالية السرعة + عالية التيار: يتعامل رابط واحد مع إمدادات الطاقة وإشارات التفاضل عالية السرعة.
🔹جاهزة للإنتاج الجماعي: عبوات الملفات متوافقة مباشرة مع آلات SMT القياسية للاختيار والوضع.
🔹استبدال فعال من حيث التكلفة: معادلة وظيفية لأجزاء العلامات التجارية الدولية الشهيرة، وتقصير وقت المشتريات.
🔹اتساق موثوق به: الطابع الداخلي، التشكيل، الطلاء والفحص النهائي، الأداء المستقر من دفعة إلى دفعة.
🔹دعم مرن: عينات مجانية ونماذج أولية سريعة للتحقق من صحة الهندسة.
التعبئة
اتصل بمبيعات الهندسة الخاصة بنا للحصول على رسومات، ملفات ثلاثية الأبعاد وطلب العينات.
