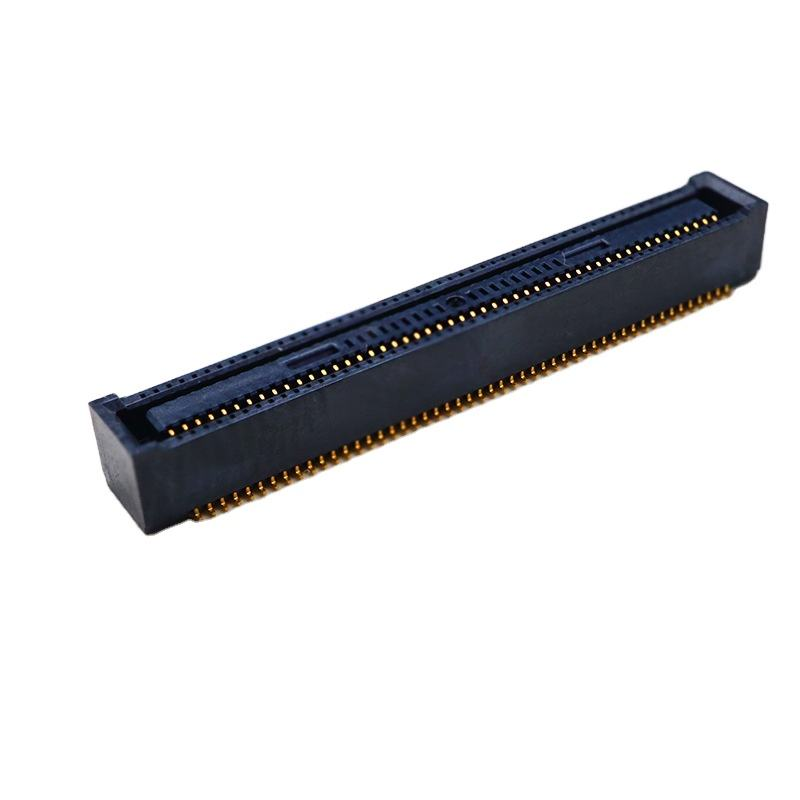

Name: O.4mm 60 PINs موصلات Mezzanine من لوحة إلى لوحة استبدال DF40HC (2.5) - 10DS - 0.4V (51)
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: موصل BTB
Price: 4.01 USD
Availability: InStock

المنزل > المنتجات > موصل BTB >

O.4mm 60 PINs موصلات Mezzanine من لوحة إلى لوحة استبدال DF40HC (2.5) - 10DS - 0.4V (51)

0.4 ملم جهاز توصيل بين الطوابق

استبدال وصلة BTB ذات 60 دبوس

رابط متوافق DF40HC 2.5

مكان المنشأ:

قوانغدونغ، الصين

اسم العلامة التجارية:

XTKCONN

إصدار الشهادات:

CE,SGS,ROHS,ISO9001

رقم الموديل:

موصل BTB

اتصل بنا

اطلب اقتباس

تفاصيل المنتج

طلب:

ثنائي الفينيل متعدد الكلور

جنس:

أنثى/ذكر

وظيفة:

المستخدمة في المنتجات الاستهلاكية

درجة حرارة التشغيل:

-40 ~ + 105 درجة

طول الدبوس:

التخصيص

تصفيح:

ذهب

إبراز:

0.4 ملم جهاز توصيل بين الطوابق

استبدال وصلة BTB ذات 60 دبوس

رابط متوافق DF40HC 2.5

شروط الدفع والشحن

الحد الأدنى لكمية

1000 قطعة

الأسعار

Negotiable price

تفاصيل التغليف

حزمة فراغ ، وصناديق في الكرتون

وقت التسليم

5-7 أيام

شروط الدفع

خطاب الاعتماد، تي/تي، بايال

القدرة على العرض

3 كيلو قطعة

المنتجات ذات الصلة

فيديو

موصل BTB بمسافة 0.8 مم، 10 20 40 100 سن، سرعة نقل عالية، موصل ذكر أنثى

احصل على أفضل سعر

فيديو

مقبس نحاسي 60 سنًا، 0.8 مم، أنثى BTB، صف مزدوج، موصل لوحة 0.031 بوصة لتطبيقات لوحات الدوائر المطبوعة

احصل على أفضل سعر

فيديو

90Pin Double Row PCB Board Connector BTB المقبس الأنثوي 0.4mm الضيق المتوافق مع المقابس بين اللوحات

احصل على أفضل سعر

فيديو

0.4mm Pitch 80P BTB مقعد ذكر متوافق مع DF40TC-80DP-0.4

احصل على أفضل سعر

اتصل بنا

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

اتصل الآن

وصف المنتج

0.5mm Pitch Brass Contact IP64 BTB ذكر / أنثى SMT إلكترونية IC

أبرز المنتجات

✅التزاوج العمياء والتوافق الذاتي: الأضلاع الموجهة المدمجة تسمح بتسامح XY للتعديل ، وتمتص عدم التنسيق في مجموعة PCB وتقلل من تلف التزاوج أثناء التجميع الآلي

✅سلامة الإشارة عالية السرعة: يدعم ما يصل إلى 20 جيجابت / ثانية ، متوافق مع واجهات MIPI ، PCIe ، SATA ، USB3.1 Gen2 عالية السرعة

✅الارتفاع الثابت للمزاوج: 2.5 ملم: تحكم دقيق في ارتفاع الترتيب بين الألواح للمحفظة الميكانيكية

✅حزم المكعبات SMT: الاختيار المباشر وموقع خط التجميع SMT ، لا يلزم التعامل اليدوي الثانوي

✅خيارات متعددة الدبابيس: 20/24/30/40/50/60 المواقف لـ PCB مرنة تنسيق الحبر

وصف المنتج

البند	المعلم
الأداء الكهربائي
نقطة الاتصال	0.4 ملم
التيار المسموح به	0.3 A لكل اتصال
الجهد القياسي	50 فولت AC
سعر البيانات	20 جيجابايت في الثانيةهيروز إيلي...
مقاومة الاتصال	≤50 مΩ
مقاومة العزل	≥ 1000 MΩ
مقاومة الجهد	250 فولت AC / 1 دقيقة
الأداء الميكانيكي
نوع الجهاز	الحاوية الأنثوية، SMT مزدوج الصف
ارتفاع الكومة المتزاوجة	2.5 ملم
نطاق التنسيق الذاتي	التسامح العائم XY لتجميع المطرقة العمياء(ماوسر إيلي)...
دورات التزاوج	دقيقة 30 دورة HIROSE...إنه
التثبيت	SMT المرفق على السطح ، متوافق مع مكان التقاط الفراغ(ماوسر إيلي)...
المواد والطلاء
السكن	مقياس الحرارة العالية (LCP) ، UL94-V-0
مواد الاتصال	الفوسفور البرونز
طلاء الارتباط	طبقة الذهب على منطقة الاتصال ؛ حاجز النيكل لمنع تساقط اللحام(ماوسر إيلي)...
البيئة
درجة حرارة العمل	-40 °C ~ +85 °C
الامتثال	RoHS 3.0، متوافقة مع REACH
دليل اللحام
ملف تعديل التدفق	التدفق مرة أخرى بدون رصاص SMT القياسي؛ درجة حرارة الذروة ≤ 260 درجة مئوية، اتبع IPC/JEDEC‐020D
ملاحظة	تجنب وقت إقامة طويل في درجة حرارة عالية ؛ حاجز النيكل يقلل من خطر تساقط اللحام

الإشارة المتقاطعة / البديل

الاستبدال المباشرالهيروز DF40HC ((2.5)-xxDS-0.4V ((51)السلسلة (20/24/30/40/50/60P)

نفس البصمة، نفس 2.5 ملم ارتفاع التزاوج، نفس 0.4 ملم مسافة
سدادة ذكرية متوافقة: DF40HB ((2.5) -xxDP-0.4V ((51) سلسلة
لا يتطلب تعديل تخطيط PCB للاستبدال ؛ التوافق بين الدبابيس تم التحقق منه.

ملاحظة: ليس مرتبطاً بـ (هيروسي) ، دورنا هو بديل وظيفي

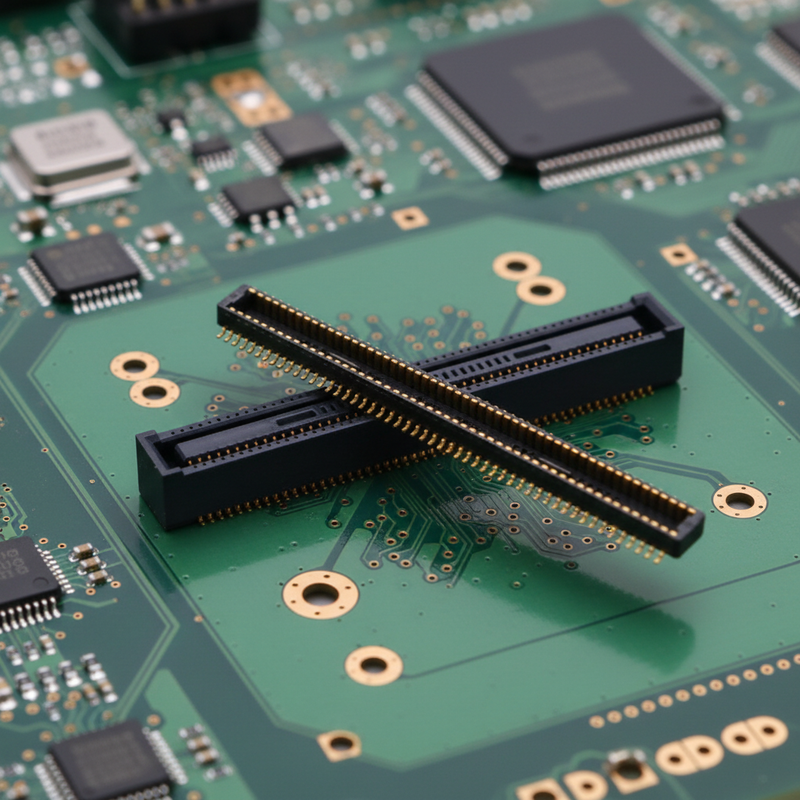

O.4mm 60 PINs موصلات Mezzanine من لوحة إلى لوحة استبدال DF40HC (2.5) - 10DS - 0.4V (51)

ميزة المنتج

أضلاع التوجيه الذاتية تخفف من خطر إدخال الخطأ في التزاوج المكفوف للتجميع الآلي
أضلاع الغطاء المقوية تحسن مقاومة الصدمات والاهتزاز في المنتج النهائي
الحاجز المضاد للتقليب من النيكل يمنع سلخ اللحام إلى منطقة الاتصال أثناء اللحام العائلي
هندسة اتصال عالية السرعة المثلى لثبات سلامة الإشارة على إشارات التفاضل عالية السرعة
سطح الاختيار والمكان تحت الفراغ جاهز للإنتاج الجماعي SMT
عدد متعدد من الدبابيس (20-24-30-40-50-60P) لتتناسب مع متطلبات إدخال/إخراج مختلفة

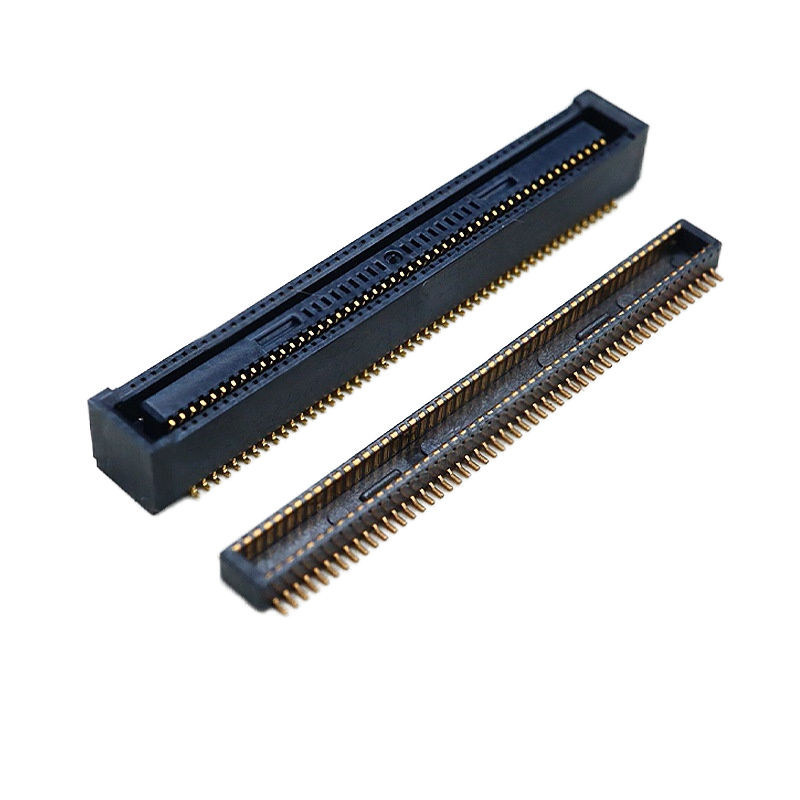

O.4mm 60 PINs موصلات Mezzanine من لوحة إلى لوحة استبدال DF40HC (2.5) - 10DS - 0.4V (51)

مزايا المنتج

البديل المنزلق: استبدال مكونات HRS الأصلية ذات الوقت الطويل دون إعادة تصميم PCB
التسامح العمى: يقلل من الخردة التجميعية الناجمة عن عدم المواءمة اللوحة أوفست
جاهزة لـ "سيل-إلى-إس إم تي": حزم كاملة من الشريط المنسوج، يدخل مباشرة إلى آلة التقط والوضع
أداء ثابت في السرعة العالية: أداء مقاومة ثابتة لمواجهات عالية السرعة
الجودة المرنة و دعم العينات: التحقق من صحة العينات السريعة للنماذج الأولية الهندسية
ميزة وقت التنفيذ من المصنع المحلي: وقت تسليم أقصر مقابل الطلبات المتأخرة الطويلة للعلامات التجارية الدولية

التطبيق

لوحات التحكم الصناعي المدمجة
وحدات PCB المكدسة الطبية
أجهزة واجهة الكاميرا التصويرية / MIPI
التخزين عالي السرعة ، SATA / PCIe الاتصالات الحدودية
أجهزة محمولة محمولة، مجموعات PCB مضخمة
معدات الاختبار والقياس، تصاميم لوحات الجناح المتراصمة

التعبئة

شريط ناقل قياسي محفوف للآلة الذاتية لتحديد المواقع SMT
قابلة للاستخدام مباشرة على خط إنتاج SMT للعميل ؛ لا حاجة إلى إعادة التعبئة

وقت التنفيذ

طلب العينة: 3 أيام عمل
طلبات الإنتاج الضخم: 1-3 أسابيع ، معتمدة على التكوين وكمية الطلب

شهادة المصنع والخدمة المخصصة

الشهادات: ISO9001، RoHS، REACH متوافقة
سياسة العينات: دعم العينات المجانية، استجابة سريعة للعينات
MOQ: MOQ منخفضة للأجزاء القياسية ؛ تكوينات مخصصة MOQ عند التقييم
القدرة المخصصة: عدد الدبابيس المخصصة، ارتفاع التراص المزدوج، سمك الصفائح، التعديل الميكانيكي، التعبئة الخاصة وفقًا للرسم / المواصفات الخاصة بك.

اختيار العملاء

تأكيد عدد الدبابيس المطلوبة: 20/24/30/40/50/60P؛ تأكيد رقم الجزء الذكور التزاوج
ارتفاع كومة متطابقة مؤكدة: يتم تحديد هذه السلسلة في2.5 ملم؛ التحقق من الإفراج الميكانيكي للمبنى
تطبيقات السرعة العالية: ضمان مطابقة التفاضل في التوجيه مع عائق التصميم المرجعي
تجميع: تغليف الملفات لـ SMT الحجم ؛ اطلب عينات مجانية لاختبار ملفات التدفق مرة أخرى أولاً
فحص الاستبدال: التحقق من توافق البصمة قبل إصدار الطلب الكامل؛ استخدام عينات مجانية لاختبار النموذج الأولي.

الأسئلة الشائعة

س: هل لديك كتالوج؟ هل يمكنك إرسال الكتالوج لي للتحقق من جميع منتجاتك؟

ج: نعم، يمكنك الاتصال بنا عبر الإنترنت أو إرسال بريد إلكتروني للحصول على الكتالوج.

س: لا أستطيع العثور على المنتج في كاتا الخاص بكهل يمكنك صنع هذا المنتج لي؟

ج: يظهر كتالوجنا معظم منتجاتنا ، ولكن ليس كل شيء. فقط أخبرنا بأي منتج تحتاج إليه وكم تريد. إذا لم يكن لدينا ، فيمكننا أيضًا تصميم وصنع قالب جديد لإنتاجه.للمعلومات، صنع قالب عادي سوف يستغرق حوالي 35-45 يوما.

س: هل يمكنك تقديم عينة؟ هل هذه العينات مجانية؟

ج: نعم، ونحن نقدم 5-10 أجزاء من العينات المجانية للاختبار. ولكن عليك أن تدفع تكلفة الشحن

س: ماذا عن وقت التسليم؟

ج: يتم تسليم السلع الموجودة في غضون يوم واحد ؛ يتم تسليم السلع المخصصة في غضون 5-7 أيام

س: كيف أُرسل طلبي؟

ج: بالنسبة للحزم الصغيرة ، أرسلها بالبريد السريع ، مثل DHL ، FedEx ، UPS ، TNT ، EMS. هذه خدمة من باب إلى باب. بالنسبة للحزم الكبيرة ، يمكننا إرسالها جواً أو بحراً. نستخدم صناديق التصدير القياسية.سنكون مسؤولين عن أي تلف في المنتج أثناء التسليم.

6س: ما نوع الدفع الذي تقبله؟ هل يمكنني الدفع بالرنغ؟

ج: نحن نقبل T / T ((تحويل) ، ويسترن يونيون، و PayPal. يرجى التأكد من أننا يمكن أن نتلقى نفس المبلغ كما الفاتورة. ويمكنك دفع المال في اليوان. لا مشكلة.

7س: ماذا عن مراقبة الجودة في شركتك

ج: اتبع ISO9001 بدقة؛ IQC و OQC و IPQC و QA يشغلون 10% من قسم الجودة لدينا. يتم تطبيق اختبار CCD على 99% من تطبيقات منتجات شركتنا.

س: أريد قائمة أسعار جميع منتجاتك. هل لديك قائمة أسعار؟

الجواب: ليس لدينا قائمة أسعار لكل منتجاتنا. لأن لدينا العديد من العناصر، فمن المستحيل جعل جميع أسعارهم في قائمة،والأسعار تتغير دائما بسبب تكلفة المواد والكميةويمكنك أن تعطينا قائمة بجميع العناصر التي تحتاج إليها، وسوف نتأكد بعناية واحدة تلو الأخرى ونعطيك قائمة المواصفات والأسعار

س: هل يمكنك صنع منتجات مخصصة وتعبئة مخصصة؟

ج: نعم لقد صنعنا الكثير من المخصصات

المنتجات لعملائنا من قبل (أساسا الحبال الأسلاكية). حول التعبئة المخصصة، لا توجد مشكلة؛ يمكننا وضع شعارك أو غيرها من المعلومات على التعبئة.فقط يجب أن أشير إلى أنه سيسبب بعض التكاليف الإضافية.

س: ما هي الشهادات التي لديك؟

ج: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، الخ
