مكان المنشأ:
قوانغدونغ، الصين
اسم العلامة التجارية:
XTKCONN
إصدار الشهادات:
CE,SGS,ROHS,ISO9001
رقم الموديل:
موصل BTB

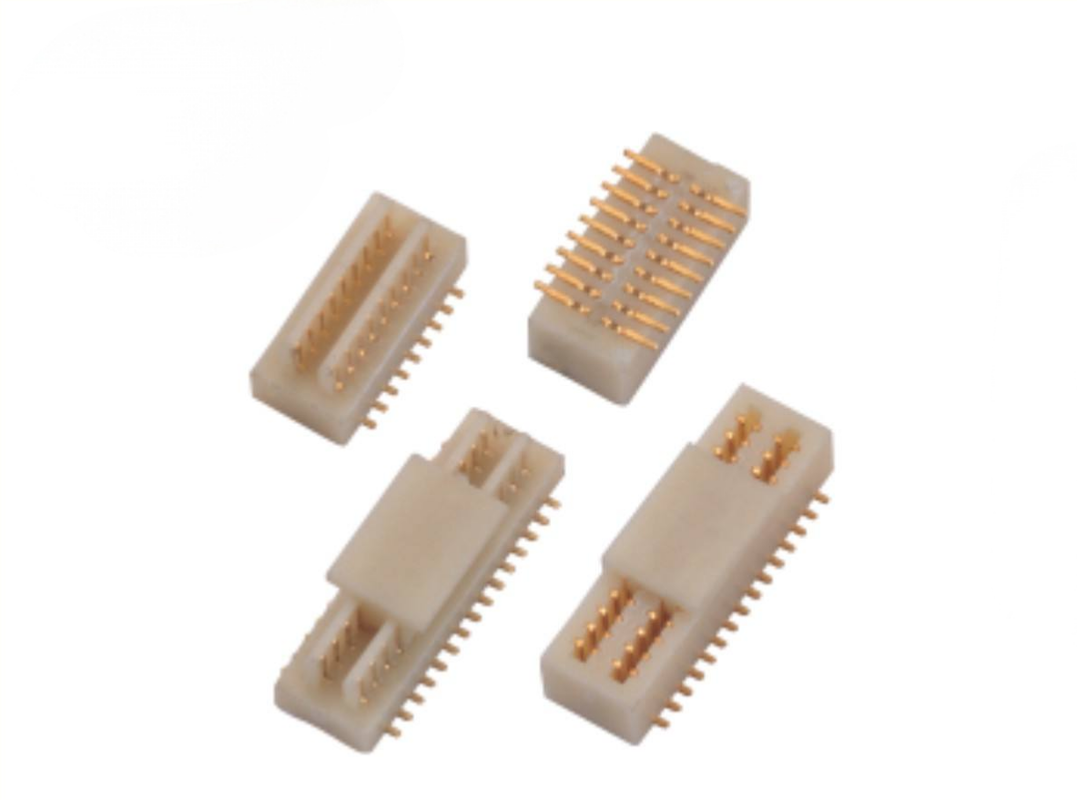

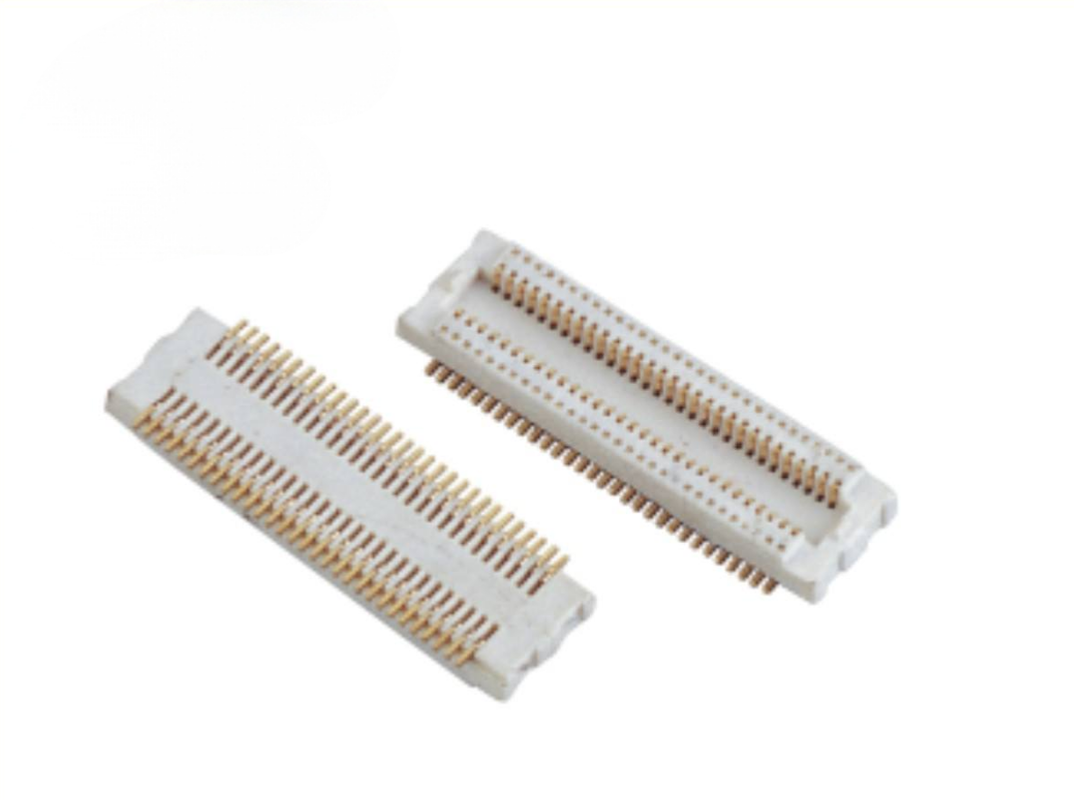

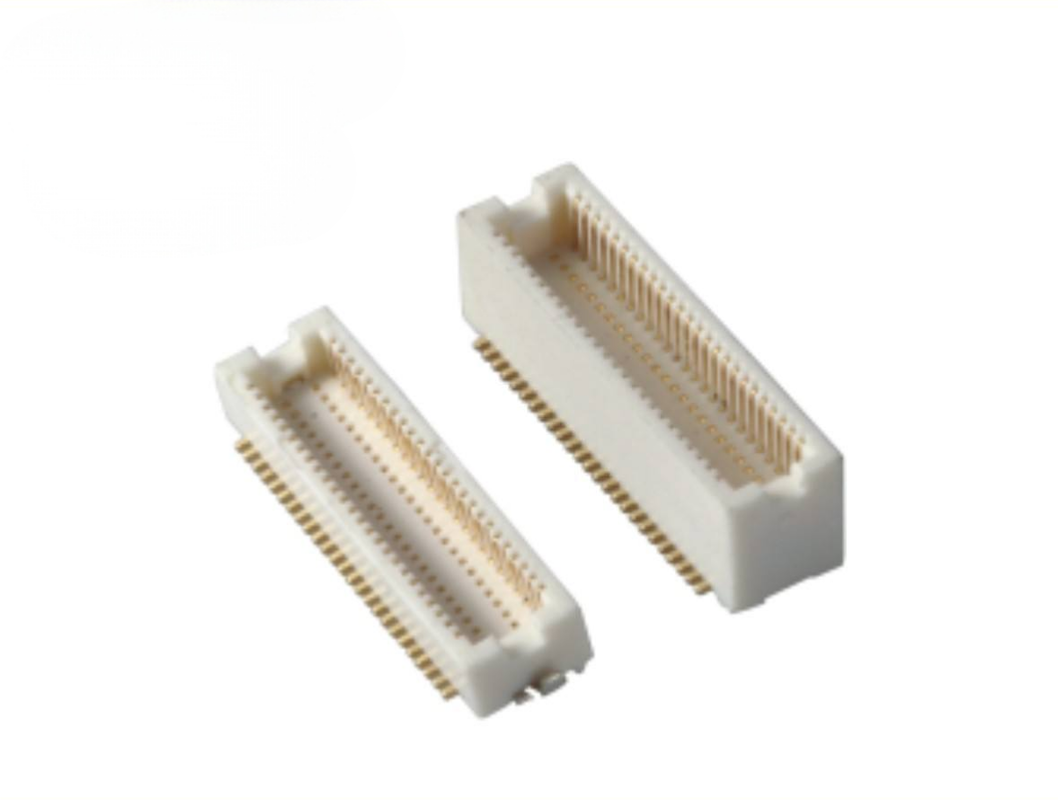

موصل لوحة إلى لوحة إلكتروني SMT ذكر/أنثى نحاسي IP64 BTB بمسافة 0.5 مم
أبرز المنتجات
✅ اقتران أعمى ومحاذاة ذاتية مع تحمل: هيكل توجيه مدمج مضاد للانحراف، يدعم الاقتران الأعمى، يمتص إزاحة تجميع لوحة الدوائر المطبوعة وتحمل التكديس؛ يتجنب تلف الدبابيس أثناء الاقتران اليدوي/الآلي
✅ أداء إشارة عالي السرعة: تصميم مقاومة ملامسة محسّنة، سلامة إشارة مستقرة، يدعم نقل الإشارة التفاضلية عالية السرعة لوحدات النطاق الترددي العالي
✅ خيارات ارتفاع مقترن مرنة: خيارات متعددة لارتفاع مقترن لمطابقة متطلبات فجوة تكديس لوحة الدوائر المطبوعة المتنوعة، يبسط تصميم الغلاف الميكانيكي
✅ حماية IP64 من الدخول: أداء مقاوم للغبار ورذاذ الماء، مناسب للمعدات المعرضة لبيئات الغبار/الرذاذ
✅ متوافق مع SMT Pick-and-Place: تصميم سطح بالكامل لتركيب SMT، يعمل مباشرة مع خطوط التجميع الآلية القياسية
وصف المنتج
| البند | المعلمة |
|---|---|
| الأداء الكهربائي | |
| المسافة | 0.5 مم |
| التيار المقنن | 0.5 أمبير لكل ملامس |
| الجهد المقنن | 50 فولت تيار متردد/مستمر |
| مقاومة التلامس | ≤ 30 مللي أوم (ابتدائي) |
| مقاومة العزل | ≥ 100 ميجا أوم |
| جهد تحمل العزل الكهربائي | 250 فولت تيار متردد |
| الأداء الميكانيكي | |
| نوع الموصل | رأس ذكر / وعاء أنثى، SMT مزدوج الصف |
| عدد المواضع | نطاق مخصص: 10-80 دبوسًا |
| الارتفاع المقترن | خيارات ارتفاع تكديس متعددة (متاحة حسب الطلب) |
| دورات الاقتران | 50 دورة كحد أدنى |
| تحمل الانحراف | محور X ± 0.4 مم؛ محور Y ± 0.2 مم |
| درجة الحماية | IP64 |
| المواد والطلاء | |
| مادة التلامس | نحاس عالي الأداء |
| طلاء التلامس | حاجز نيكل + طلاء ذهب انتقائي |
| مادة الغلاف | LCP، مقاوم لدرجات الحرارة العالية UL94 V-0 |
| بيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +85 درجة مئوية |
| الامتثال | RoHS، REACH |
| دليل اللحام | |
| ملف إعادة التدفق | اتبع معيار J-STD-020؛ أقصى درجة حرارة للذروة 260 درجة مئوية |
| التجميع | SMT pick-and-place قياسي، لا يتطلب تجهيزات خاصة |
هذه السلسلة BTB IP64 بمسافة 0.5 مم متوافقة من حيث الشكل والملاءمة والوظيفة مع عائلات منتجات BTB الدولية الرئيسية، وتعمل كبديل فعال من حيث التكلفة ومباشر لسلاسل Molex و JAE و Hirose و Amphenol ذات المسافة الدقيقة.
ملاحظة: قدم رقم جزء الشركة المصنعة الأصلي لفريق الهندسة لدينا للتحقق المتقاطع من 1 إلى 1 والتوصية بالمطابقة الدقيقة.
ميزة المنتج
1. حل تحمل موجه هندسيًا: يحل نقاط الألم الشائعة: انحراف تكديس لوحة الدوائر المطبوعة، إزاحة التجميع، خطر سحق الدبابيس أثناء الاقتران، ويقلل من معدل فشل الموقع.
2. إشارة عالية السرعة موثوقة: هندسة تلامس محسّنة تقلل من التداخل المتبادل، وتحافظ على سلامة الإشارة للوحدات عالية السرعة.
3. مقاومة بيئية محسّنة IP64: يفتقر BTB العادي إلى حماية الغبار والماء؛ هذه السلسلة تزيد من عمر الخدمة للمعدات الصناعية / المجاورة للخارج.
4. جاهز للأتمتة الكاملة: يدعم كل من تغليف الأنبوب والبكرة الالتقاط والوضع المباشر، لا توجد تكلفة إعادة تغليف ثانوية للإنتاج الضخم.
5. تحسين وقت التسليم والتكلفة: بديل للعلامات التجارية المستوردة الممتازة، دورة تسليم أقصر مع أداء ميكانيكي وكهربائي مكافئ.
6. مرونة عالية: يتم دعم عدد دبابيس مخصص، وارتفاعات مقترنة، وسمك طلاء لمتطلبات مشروعك.
اتصل بالدعم الفني لدينا إذا كنت بحاجة إلى ورقة بيانات، ملف STEP ثلاثي الأبعاد، أو مساعدة في الرسم.
