موصل لوحة إلى لوحة ذكر/أنثى 50 سنًا بتقنية SMT وبمسافة 0.5 مم

موصل لوحة إلى لوحة بمسافة 0.5 مم

موصل لوحة إلى لوحة 50 سنًا بتقنية SMT

موصل ذكر أنثى لوحة إلى لوحة

مكان المنشأ:

قوانغدونغ، الصين

اسم العلامة التجارية:

XTKCONN

إصدار الشهادات:

CE,SGS,ROHS,ISO9001

رقم الموديل:

موصل BTB

اتصل بنا

اطلب اقتباس

تفاصيل المنتج

طلب:

قوة

جنس:

أنثى

وظيفة:

المستخدمة في المنتجات الاستهلاكية

التقييم الحالي:

3 أ

درجة حرارة التشغيل:

-40 ~ + 105 درجة

طول الدبوس:

التخصيص

إبراز:

موصل لوحة إلى لوحة بمسافة 0.5 مم

موصل لوحة إلى لوحة 50 سنًا بتقنية SMT

موصل ذكر أنثى لوحة إلى لوحة

شروط الدفع والشحن

الحد الأدنى لكمية

1000 قطعة

الأسعار

Negotiable price

تفاصيل التغليف

حزمة فراغ ، وصناديق في الكرتون

وقت التسليم

5-7 أيام

شروط الدفع

خطاب الاعتماد، تي/تي، بايال

القدرة على العرض

3 كيلو قطعة

المنتجات ذات الصلة

فيديو

BTB ثنائي فتحة 0.8MM عمودي SMT مجلس إلى لوحة الموصول الذكور والإناث 4.0H-8.5H سوكيت لوحة PCB

احصل على أفضل سعر

فيديو

موصل لوحة إلى لوحة OEM، مسافة 0.8 مم، ارتفاع تكديس 3.55 مم، ذكر-أنثى، موصل PCB 20 سنًا، موصل BTB SMT

احصل على أفضل سعر

فيديو

0.4 ملم 0.5 ملم 0.8 ملم جهاز توصيل من لوح إلى لوح 20 30 40 80 100 دبوس

احصل على أفضل سعر

فيديو

موصل لوحة إلى لوحة ذكر/أنثى 50 سنًا بتقنية SMT وبمسافة 0.5 مم

احصل على أفضل سعر

اتصل بنا

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

اتصل الآن

وصف المنتج

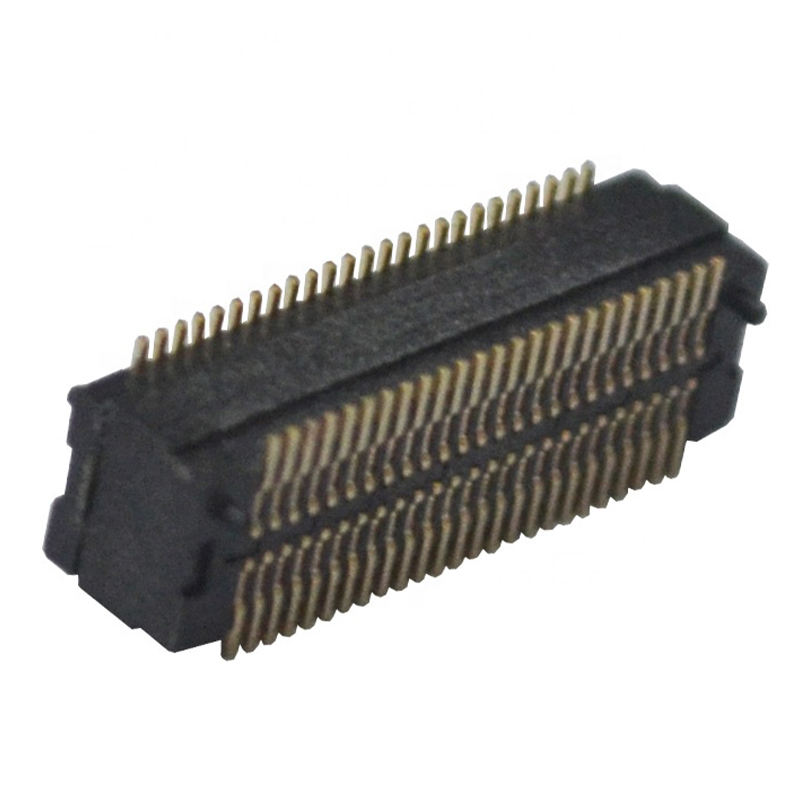

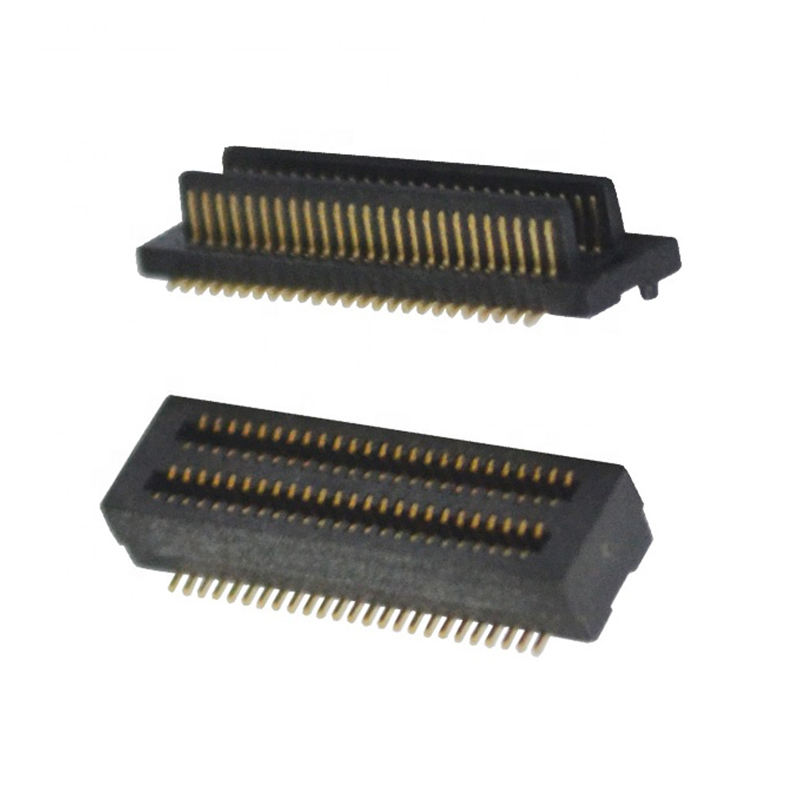

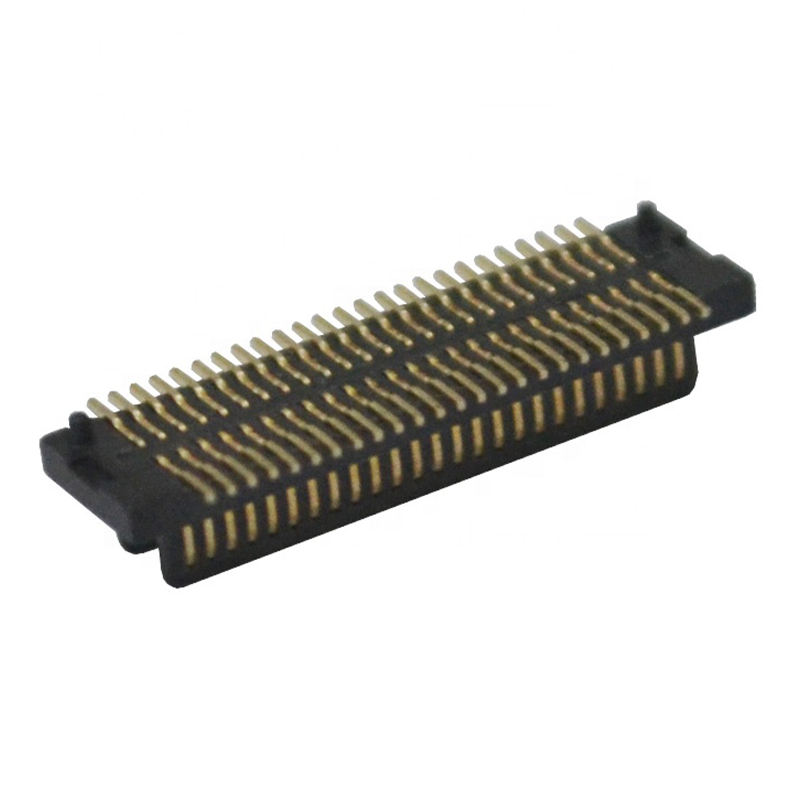

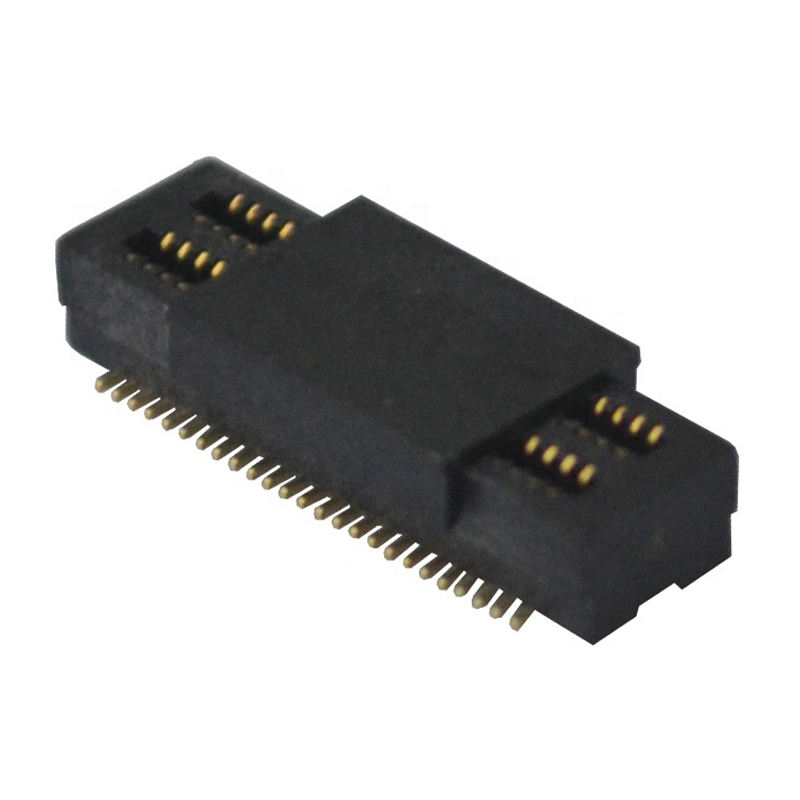

موصل لوحة إلى لوحة ذكر/أنثى 50 سنًا SMT بمسافة 0.5 مم

وصف المنتج

1. المادة:
1-1. الغلاف:	نحاس
1-2. الهيكل:	LCP+30%G.F. UL94 V-0 أسود
1-3. الطرف:	برونز الفوسفور
2. مواصفات الطلاء
2-1. الطرف:	مطلي بالذهب/3U"/6U"/15U"/30U"
2-2. الغلاف:	مطلي بالنيكل
3. الأداء الميكانيكي
3-1. قوة الإدخال:	5 نيوتن ~ 20 نيوتن.
3-2. قوة السحب:	القوة الأولية 8 نيوتن ~ 20 نيوتن، بعد 1000 دورة اقتران 6 نيوتن ~ 20 نيوتن.
3-3. المتانة:	750 دورة كحد أدنى.
4. الأداء الكهربائي
4-1. تصنيف التيار:	1.5 أمبير.
4-2. مقاومة التلامس:	30 ميلي أوم كحد أقصى
4-3. مقاومة العزل:	500 ميجا أوم كحد أدنى @ 500 فولت تيار مستمر.
4-4. جهد تحمل العزل الكهربائي:	100 فولت/تيار متردد.
5. نطاق درجة حرارة التشغيل:	-40 درجة مئوية إلى +85 درجة مئوية
6. متوافق مع RoHS أو خالٍ من الهالوجين.

موصل اللوحة إلى اللوحة هو أقوى منتج موصل بين جميع منتجات الموصلات. يُستخدم بشكل أساسي في أنظمة الطاقة، وشبكات الاتصالات، والتصنيع المالي، والمصاعد، والأتمتة الصناعية، والمعدات الطبية، ومعدات المكاتب، والأجهزة المنزلية، وما إلى ذلك. التصنيع العسكري والصناعات الأخرى. في الوقت الحالي، المسافات الرئيسية لموصلات اللوحة إلى اللوحة هي 0.4 مم 0.5 مم، 0.8 مم، 1.00 مم، 1.27 مم وما إلى ذلك.

الميزات

تصميم بمسافة 0.5 مم لطبقات PCB عالية الكثافة
50 موضعًا (50P) تدعم الاتصال متعدد الإشارات
هيكل اقتران ذكر وأنثى لتصميمات تكديس الألواح المرنة
نوع تركيب SMT متوافق مع عمليات التجميع الآلي
تصميم مدمج للتطبيقات الإلكترونية محدودة المساحة
مناسب لهياكل PCB المعيارية
متوفر بارتفاعات اقتران مختلفة حسب متطلبات التطبيق

موصل لوحة إلى لوحة ذكر/أنثى 50 سنًا بتقنية SMT وبمسافة 0.5 مم

شروط الدفع والتسليم

1. وقت التسليم: 3-15 يوم عمل بعد تأكيد الطلب واستلام الدفعة.

2. شروط التجارة: FOB Shenzhen أو EXW.

3. شرط الدفع: 100% T/T مقدمًا قبل الإنتاج.

4. طريقة الدفع: T/T، PayPal، Western Union، أو طرق أخرى.

5. العينات: العينات متاحة لفحص الجودة والمواصفات، وهي مجانية لـ 1-30 قطعة.

6. التعبئة: داخلي: كيس بولي إيثيلين، صينية، أنبوب، صندوق، شريط + بكرة. خارجي: كرتون تصدير

7. طريقة الشحن: UPS، DHL، FEDEX، EMS والنقل الجوي والنقل البحري.

التطبيقات

الإلكترونيات الصناعية

لوحات التحكم الصناعية
معدات الأتمتة
وحدات التحكم المدمجة
أدوات القياس

معدات الاتصالات

أجهزة الشبكات
وحدات الاتصالات
وحدات معالجة الإشارات

إلكترونيات المستهلك

محطات ذكية
أجهزة إلكترونية محمولة
وحدات العرض
أنظمة مدمجة

أجهزة متعلقة بالذكاء الاصطناعي والحوسبة

تشمل التطبيقات المحتملة:

أجهزة حوسبة الحافة بالذكاء الاصطناعي
وحدات تحكم الذكاء الاصطناعي المدمجة
أجهزة طرفية ذكية
وحدات حوسبة مدمجة

الميزة

تصميم مدمج بمسافة 0.5 مم لتوفير المساحة في تخطيط PCB

يسمح هيكل المسافة 0.5 مم بدمج المزيد من نقاط الاتصال للإشارة في مساحة PCB محدودة مقارنة بالموصلات ذات المسافة الأكبر التقليدية.

هذا يجعله مناسبًا لـ:

وحدات تحكم صناعية مدمجة
أنظمة الحوسبة المدمجة
وحدات الاتصالات
أجهزة إلكترونية ذكية

عادةً ما يتم اختيار الموصلات ذات المسافة الدقيقة BTB للتطبيقات التي تتطلب تقليل حجم PCB وزيادة كثافة المكونات.

اتصال معياري موثوق بين لوحات PCB

يتيح تصميم الاقتران الذكر/الأنثى الاتصال المباشر بين لوحتي PCB، مما يدعم الهياكل الإلكترونية المعيارية.

تشمل فوائد التصميم النموذجية:

تقليل متطلبات الأسلاك
تبسيط التجميع الداخلي
تحسين استخدام المساحة
تسهيل تكامل الوحدات

متوافق مع SMT للتصنيع الآلي

يسمح هيكل إنهاء SMT بالتوافق مع خطوط تجميع PCB الحديثة، بما في ذلك عمليات الوضع الآلي واللحام بالانصهار.

يساعد هذا المصنعين على تحسين:

كفاءة الإنتاج
اتساق التجميع
سير عمل تصنيع PCB
