موصل مقبس إبرة جديد 1.27 مم صف مزدوج ممتد دبوس 2 * 25P نحاس بالكامل حماية بيئية مطلي بالذهب الشركة المصنعة

وصف المنتج

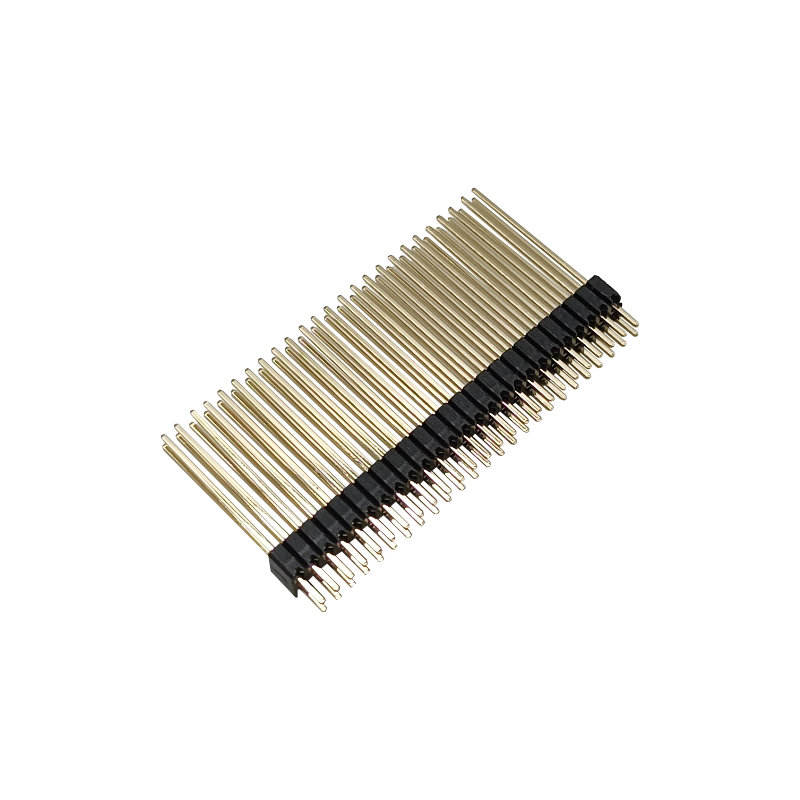

هذا موصل رأس دبوس ممتد 1.27 مم 2 × 25 ب هو رأس دبوس ذكر مدمج مصمم لتوصيل لوحة PCB بلوحة PCB وتوصيل اللوحة بالوحدة حيث قد تشغل رؤوس 2.54 مم القياسية مساحة كبيرة على اللوحة.

يتميز بـ مسافة 1.27 مم، 50 تلامسًا في صفين، تكوين دبوس ممتد، تلامسات قائمة على النحاس وأسطح تلامس مطلية بالذهب، وهو مناسب للتجميعات الإلكترونية المدمجة التي تتطلب عددًا كبيرًا من التلامسات ضمن مساحة لوحة PCB محدودة.

المواد والبناء

تلامسات سبيكة نحاس

يستخدم الموصل تلامسات سبيكة نحاس، مما يوفر القاعدة الموصلة المطلوبة للتوصيل الكهربائي بين لوحات PCB. تم تحديد منطقة التزاوج بطلاء ذهبي بسماكة 0.25 ميكرومتر، بينما يستخدم ذيل اللحام طلاء قصدير غير لامع بسماكة 1.27 ميكرومتر.

عازل بلاستيكي حراري

يستخدم غلاف العزل مادة بلاستيكية حرارية بتصنيف مقاومة الاشتعال UL94 V-0، مما يجعل المكون مناسبًا لتجميعات لوحات PCB حيث يجب مراعاة متطلبات مقاومة اشتعال المواد.

المزايا الهندسية

1. توصيل مدمج بين اللوحات

توفر مسافة 1.27 مم وتكوين الصفين و 10 مواضع واجهة مدمجة بين لوحات PCB للتطبيقات التي تكون فيها مساحة اللوحة محدودة.

هذا يجعل الموصل ذا صلة خاصة بـ:

• لوحات تحكم مدمجة
• وحدات إلكترونية مدمجة
• لوحات PCB تحكم صناعية
• معدات اتصالات
• وحدات حوسبة
• إلكترونيات استهلاكية

2. تجميع لوحات PCB متوافق مع SMT

تصميم التركيب السطحي العمودي متوافق مع عمليات تجميع SMT الآلية. تحدد الشركة المصنعة لحام الطور البخاري وإعادة التدفق بالأشعة تحت الحمراء كعمليات لحام مدعومة.

لتصنيع لوحات PCB بكميات كبيرة، يمكن أن يؤدي ذلك إلى تبسيط التكامل في عملية إنتاج السطح الحالية.

3. أداء كهربائي محدد

توفر المواصفات المنشورة معلمات كهربائية قابلة للقياس بدلاً من الاعتماد فقط على ادعاءات عامة بالموثوقية.

تشمل القيم الرئيسية:

• تصنيف تيار 1 أمبير لكل تلامس
• تصنيف جهد 125 فولت تيار متردد
• 20 ميجا أوم أقصى مقاومة تلامس أولية
• 50 ميجا أوم أقصى مقاومة تلامس بعد الاختبار
• 1000 ميجا أوم الحد الأدنى لمقاومة العزل

توفر هذه الأرقام للمهندسين معايير ملموسة لتقييم الملاءمة الكهربائية أثناء اختيار الموصل.

4. نطاق درجة حرارة تشغيل واسع

نطاق درجة حرارة التشغيل المحدد هو -55 درجة مئوية إلى +125 درجة مئوية، مما يجعل هذا الموصل مناسبًا للمعدات الإلكترونية التي تتطلب نطاق درجة حرارة تشغيل واسع نسبيًا.

لا يزال يجب تقييم الملاءمة الفعلية لمنتج نهائي معين مقابل متطلبات النظام الحرارية والبيئية الكاملة.

خطوات عملية التخصيص

1. جمع المتطلبات → 2. التقييم الفني وعرض الأسعار → 3. مراجعة ورسم ثلاثي الأبعاد وتأكيد → 4. قالب / أدوات ونموذج أولي → 5. اختبار العينة (مقاومة التلامس، الاحتفاظ، إعادة التدفق) والموافقة → 6. الإنتاج الضخم → 7. مراقبة الجودة النهائية والشحن.

خدمتنا

توفر العينات وسياسة العينات

يتم إرسال العينات إلى عملائنا مجانًا بناءً على طلبهم، طالما أنهم على استعداد لدفع تكاليف الشحن، أو يمكننا دفع تكاليف الشحن لبعض العملاء القدامى من جانبنا أيضًا، أو يمكن للعميل دفع تكاليف الشحن مقدمًا، ويمكننا شحن العينات مع ساعي البريد الخاص بنا أيضًا.

ضمانات / كفالات / شروط وأحكام

نحن نقدم ضمان جودة المنتج.
يتم ضمان تسليم سريع لمدة 15 يومًا.
تشمل شروط الدفع T/T، ولكنها تخضع للتفاوض، مثل L/C، PayPal، Western Union، والمزيد.

خدمة ما بعد البيع

يتم تقديم خدمة ممتازة من خلال شبكة مكاتبنا والمكتب الرئيسي.
يرجى الاتصال بقسم مبيعات التسويق لدينا إما عن طريق الهاتف أو البريد الإلكتروني، أو إذا كان ذلك مناسبًا، قم بزيارة مكتبنا.
إلى جانب الخدمة الودية، نقدم أسعارًا تنافسية للغاية وجدولة مرنة.

الأسئلة الشائعة

س: ما هو الحد الأدنى لكمية الطلب؟

ج: عادة ما يصل الحد الأدنى لكمية الطلب لدينا إلى 1000 قطعة، ولكننا نقبل كميات طلب صغيرة للاختبار.

س: هل يمكنني زيارة مصنعك؟

ج: مرحبًا بك في زيارة مصنعنا، وسنريك عملية الإنتاج الاحترافية لدينا، ونأمل أن نتعاون معك على المدى الطويل.

س: ما هو وقت العينة لديك؟ ما هو وقت التسليم لديك؟

ج: 7 أيام للعينات، و 15-20 يومًا للإنتاج الضخم. يعتمد ذلك على الكمية.

س: كيف أفحص بضاعتي؟

ج: يمكنك الفحص عن طريق زيارة المصنع، أو طلب من طرف ثالث الفحص، أو عن طريق فحص الصور.

س: كم تكلفة الشحن إلى بلدي؟

ج: سيتم تقديم الشحن من قبل شركة الشحن بناءً على وزنك الإجمالي وحجمه.

س: كيف أعرف إذا كنت قد شحنت طلبي؟

ج: سيتم إرسال رقم التتبع (DHL، UPS، FedEx، TNT، EMS، إلخ)، أو بوليصة الشحن الجوي، أو بوليصة الشحن البحري إليك بمجرد شحن بضائعك. كما نتابع التسليم ونبقيك على اطلاع. يتم تقديم خدمة ما بعد البيع المفيدة. نحن ندعم ما تبيعه.

س: هل يمكنني صنع منتجات شخصية / مخصصة؟

 ج: بالتأكيد، فقط أرسل لنا الرسم أو العينة الخاصة بك.
