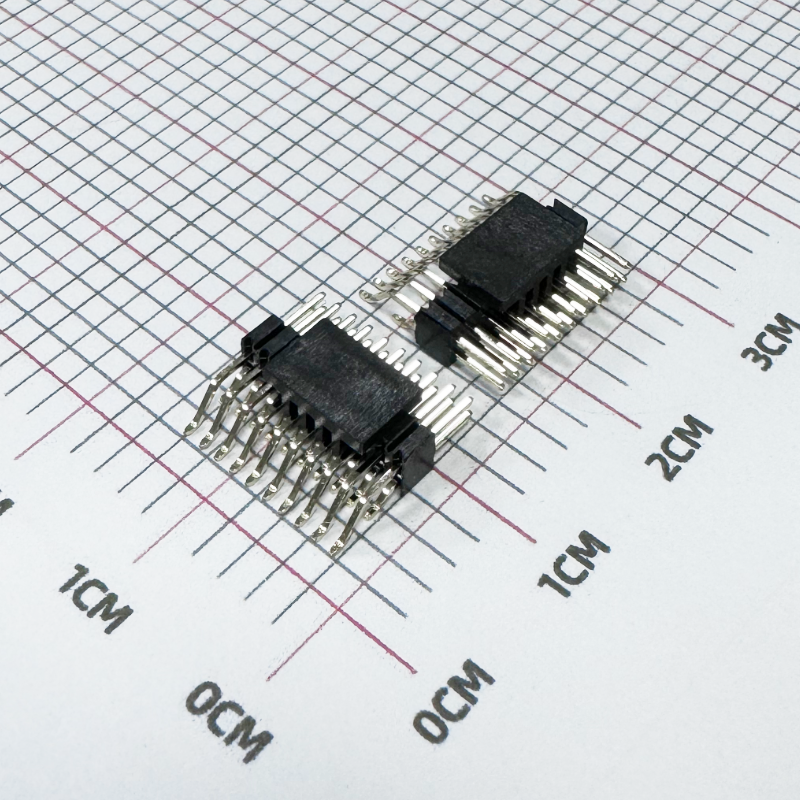

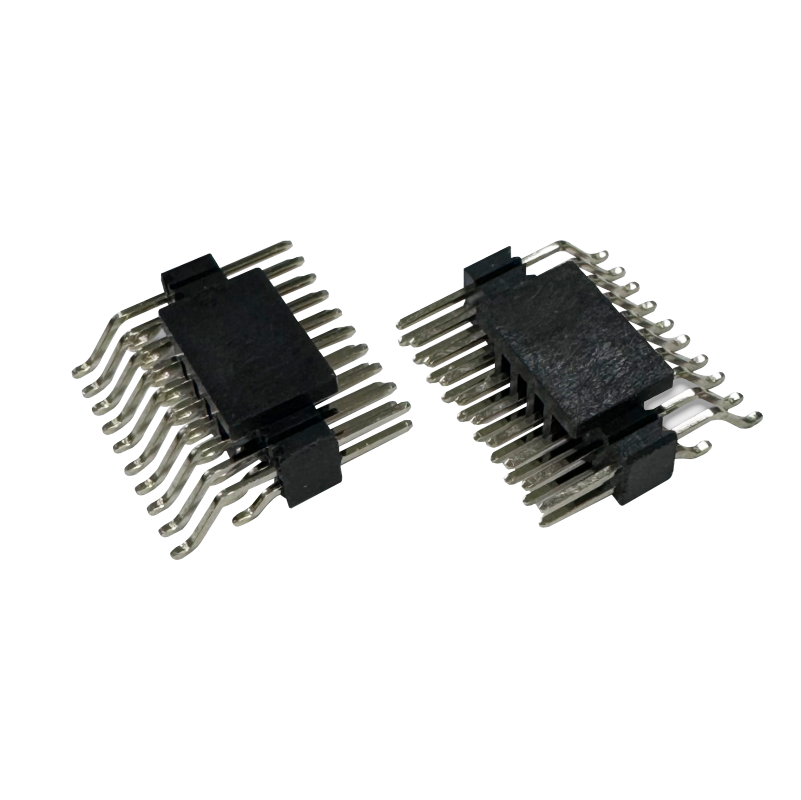

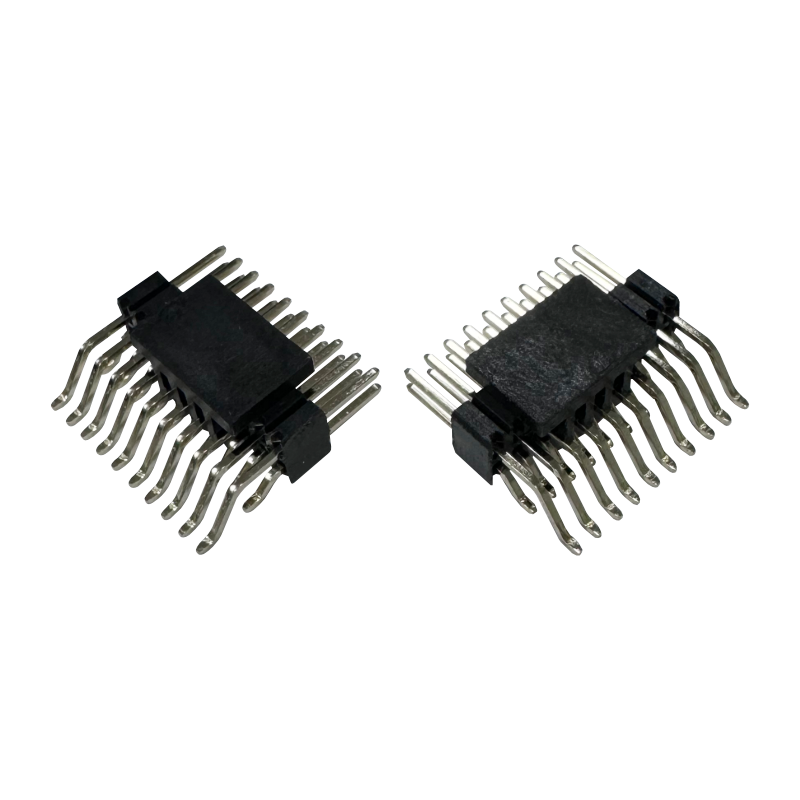

1.27 مم موصل مقبس أنثى رأس دبوس 20021121-00010T4LF موصل لوحة إلى لوحة

وصف المنتج

المواد والبناء

تلامسات من سبائك النحاس

يستخدم الموصل تلامسات من سبائك النحاس، مما يوفر القاعدة الموصلة المطلوبة للتوصيل الكهربائي بين لوحات الدوائر المطبوعة. تم تحديد منطقة التزاوج بطلاء ذهبي بسماكة 0.25 ميكرومتر، بينما يستخدم ذيل اللحام طلاء قصدير مطفي بسماكة 1.27 ميكرومتر.

عازل بلاستيكي حراري

يستخدم غلاف العزل مادة بلاستيكية حرارية بتصنيف قابلية اشتعال UL94 V-0، مما يجعل المكون مناسبًا لتجميعات لوحات الدوائر المطبوعة حيث يجب مراعاة متطلبات قابلية اشتعال المواد.

مزايا هندسية

1. توصيل مدمج بين اللوحات

يوفر التباعد 1.27 مم وتكوين الصفين و 10 مواضع واجهة مدمجة بين لوحات الدوائر المطبوعة للتطبيقات التي تكون فيها مساحة اللوحة محدودة.

هذا يجعل الموصل ذا صلة خاصة بـ:

• لوحات تحكم مدمجة
• وحدات إلكترونية مدمجة
• لوحات دوائر تحكم صناعية
• معدات الاتصالات
• وحدات حوسبة
• إلكترونيات استهلاكية

2. تجميع لوحات الدوائر المطبوعة المتوافقة مع SMT

تصميم التركيب السطحي العمودي متوافق مع عمليات تجميع SMT الآلية. تحدد الشركة المصنعة لحام طور البخار وإعادة تدفق الأشعة تحت الحمراء كعمليات لحام مدعومة.

لتصنيع لوحات الدوائر المطبوعة بكميات كبيرة، يمكن أن يبسط هذا التكامل في عملية إنتاج التركيب السطحي الحالية.

3. أداء كهربائي محدد

توفر المواصفات المنشورة معلمات كهربائية قابلة للقياس بدلاً من الاعتماد فقط على ادعاءات عامة بالموثوقية.

تشمل القيم الرئيسية:

• تصنيف تيار 1 أمبير لكل تلامس
• تصنيف جهد 125 فولت تيار متردد
• مقاومة تلامس أولية قصوى 20 ميجا أوم
• مقاومة تلامس قصوى بعد الاختبار 50 ميجا أوم
• مقاومة عزل دنيا 1,000 ميجا أوم

توفر هذه الأرقام للمهندسين معايير ملموسة لتقييم الملاءمة الكهربائية أثناء اختيار الموصل.

4. نطاق واسع لدرجة حرارة التشغيل

نطاق درجة حرارة التشغيل المحدد هو -55 درجة مئوية إلى +125 درجة مئوية، مما يجعل هذا الموصل مناسبًا للمعدات الإلكترونية التي تتطلب نطاقًا واسعًا نسبيًا لدرجة حرارة التشغيل.

لا يزال يجب تقييم الملاءمة الفعلية لمنتج نهائي معين مقابل متطلبات النظام الكلية الحرارية والبيئية.

خطوات العملية المخصصة

1. جمع المتطلبات → 2. التقييم الفني وعرض الأسعار → 3. مراجعة ورسم ثلاثي الأبعاد وتأكيد → 4. قالب / أدوات ونموذج أولي → 5. اختبار العينة (مقاومة التلامس، الاحتفاظ، إعادة التدفق) والموافقة → 6. الإنتاج الضخم → 7. مراقبة الجودة النهائية والشحن.
