اسم العلامة التجارية:
XTKCONN
إصدار الشهادات:
CE,SGS,ROHS,ISO9001
رقم الموديل:
رأس أنثى

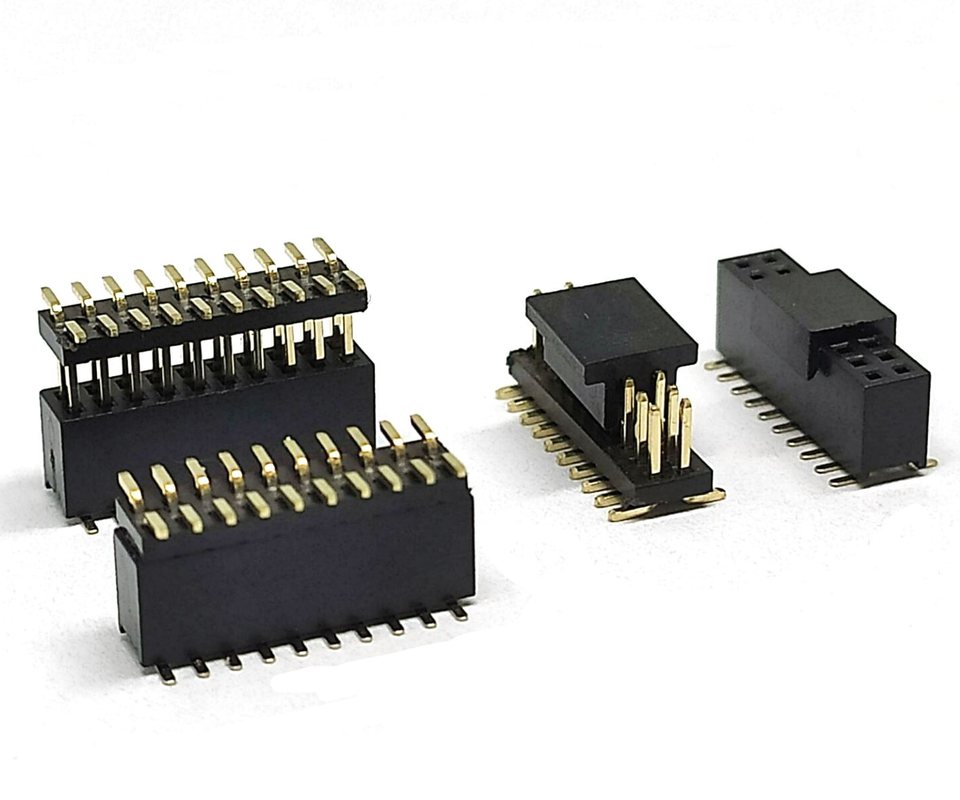

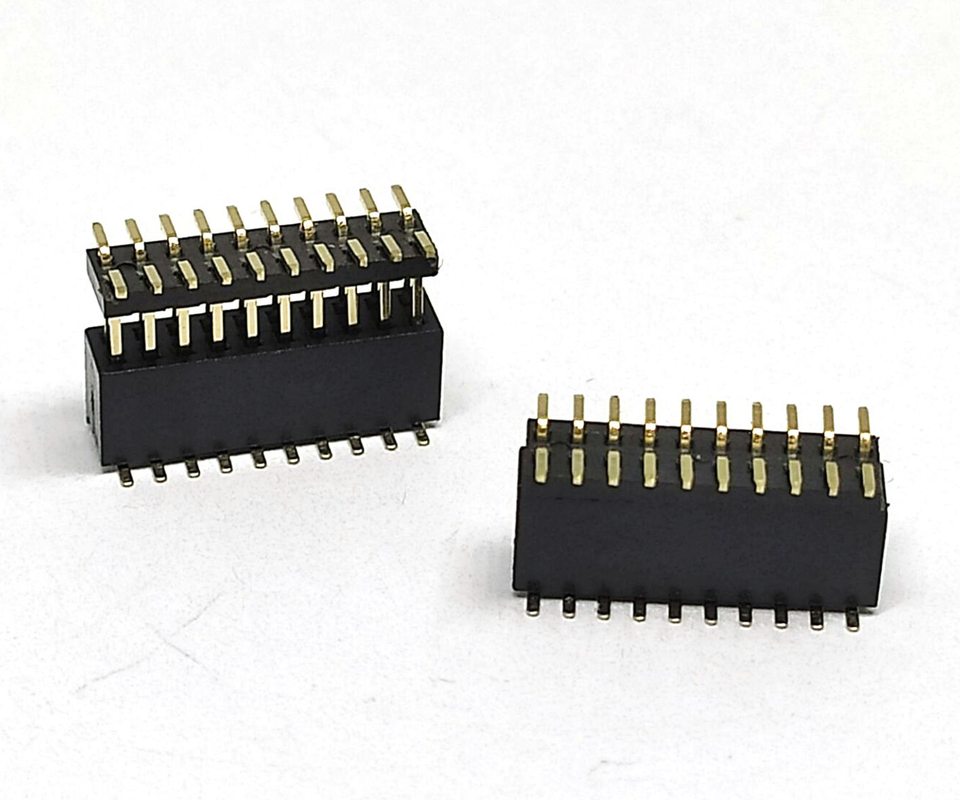

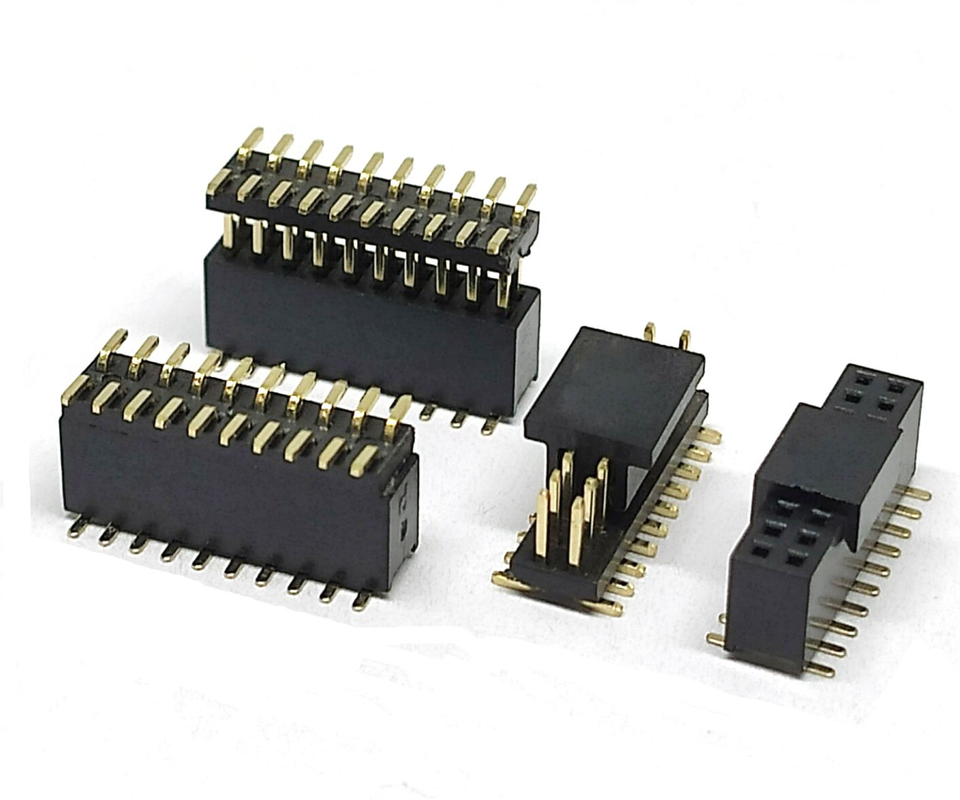

1.27mm Pitch 20 Pin الأنثى-الرجل SMT نوع PCB Socket Pin Header
وصف المنتج
| البند | المواصفات |
|---|---|
| اسم المنتج | 1.27mm Pitch 20 Pin SMT Pin Header & PCB Socket (الرجل / الإناث) |
| الارتفاع | 1.27 مم (0.050 بوصة) |
| عدد الدبوسات | 20 دبوس |
| نوع الإنهاء | SMT / سطح الصعود لحامرة العودة |
| ترتيبات | صف واحد |
| التيار المسموح به | 1.0 A لكل اتصال (تدهور عند درجة حرارة عالية في البيئة)الإلكترونية... |
| الجهد القياسي | 125 فولت AC/DC |
| مقاومة الجهد | 500 فولت AC لمدة دقيقة واحدة |
| أقصى مقاومة للاتصال | ≤ 20 مΩ |
| المقاومة العازلة | ≥ 1000 MΩ DC 500 فولت |
| دورات التزاوج | 500 مرة على الأقل |
| التساوي | ≤ 0.10 ملم لمحطة SMT |
| درجة حرارة العمل | -40 °C ~ +105 °Cالإلكترونية... |
| الامتثال | RoHS-20، متوافقة مع REACH |
| التعبئة | الشريط والفكرة، الأنبوب، كيس الكميات (اختياري) |
لدينا 1.27 ملم مساحة 20 دبوس SMT دبوس رأس & سوكيت (الزوجة التزاوج الذكور والإناث) هو عالية الكثافة السطح-تثبيت لوحة إلى لوحة حل الترابط، والمعروف أيضا باسم 0.050 بوصة مساحة رابط.مصممة للصيانة بإعادة التيار، متوافق تماما مع SMT التجميع التلقائي الاختيار والمكان. هذه مجموعة مزدوجة-الزوج من 20 موقف توفر البصمة المدمجة، ونقل إشارة مستقرة وأداء ميكانيكي ثابت،اعتمدت على نطاق واسع لتنسيق أقراص PCB المحدودة في المساحة والأنظمة الإلكترونية الوحيدة. متوفرة في رأس دبوس الذكور والمقبس الإناث للتزاوج المتبادل ؛ يتم دعم عدد الدبوس المخصص ، والتصفيف ، والاستقطاب ، وتغليف الشريط والفكرة لمشاريع OEM و ODM
تفاصيل المواد
| مكون | المواد والطلاء |
|---|---|
| غطاء عازل | LCP / PA6T البلاستيك عالي درجة الحرارة ، UL94 V-0 مضاد للحريق ، اللون الأسود ، مقاوم للصدمة الحرارية العائدة |
| مواد القاعدة للاتصال | الفوسفور البرونز / النحاس ، مرونة عالية ، مكافحة التعب للتزاوج المتكرر |
| مساحة التزاوج | الفلاش الذهبي على النيكل (0.03-0.1μm الذهب) ؛ طلاء القصدير غير المتلئ كخيار بديل منخفض التكلفة الإلكترونية.... |
| ذيل اللحام SMT | القصدير فوق النيكل، مرطوبة ممتازة لحام التدفق |
خيارات التخصيص
عدد الدبابيس: 2-50 دبابيس متاحة بالإضافة إلى 20P القياسية
التصفية: الذهب الفاتح / الذهب الصلب / القصدير الميت
الميزة: إضافة مفتاح الاستقطاب، وتحديد المسامير
التعبئة والتغليف: تعديل حجم ريل لمغذيات SMT الخاصة بك
تحديث مواد السكن لمتطلبات درجة حرارة أعلى
صناعات التطبيق والمنتجات النهائية النموذجية
مناسبة للاتصال المدمج بين PCB إلى اللوحة حيث يحتوي الاتصالات من خلال الثقب على مساحة كبيرة جداً في اللوحة.
التحكم الصناعي والأتمتة: وحدات PLC الصغيرة ، لوحات واجهة المستشعرات ، بطاقات اكتساب البيانات ، لوحات فرعية للحافلات الميدانية
الجهاز الذكي للإنترنت والأجهزة الذكية:وحدات الراديو BLE/LoRa/Wi-Fi، وصلة داخلية بين لوحات البوابة، عقدة مستشعرات ذكية
الأجهزة الإلكترونية الطبية: أدوات التشخيص المحمولة، وحدات مراقبة المرضى المساعدة (مواد متوافقة مع RoHS)
المعدات الصغيرة الاستهلاكية: أجهزة محمولة، وحدات قابلة للارتداء، لوحات تطوير مصغرة، JTAG / ISP واجهة تحديد الأخطاء المكونات.
الطاقة الجديدة ومعدات الاختبار: ألواح إدارة البطارية المساعدة، مصعد الاختبار والاتصال الداخلي، وحدات التحكم في الطاقة الصغيرة
