اسم العلامة التجارية:
XTKCONN
إصدار الشهادات:
CE,SGS,ROHS,ISO9001
رقم الموديل:
رأس دبوس
وصف المنتج
|
المعلم |
المواصفات |
|---|---|
|
مسافة الدبوس |
2.54 ملم(مضربة زميل إلى رأس الإناث) |
|
مدى القفز (من النهاية إلى النهاية) |
5.08 ملم(2 دبوس) / 7.62 / 10.16 / 12.70 مم (3/4/5 دبوس) |
|
التكوين |
صف واحد2 / 3 / 4 / 5 دبوس(طراز U، عصا قابلة للكسر اختياري) |
|
التوجيه |
THT مستقيم، U-قوس في الأعلى |
|
شكل الدبوس |
مربعØ0.64 ملمالنحاس C2680 (مطبع + مطوية U) |
|
طلاء |
فلاش الذهب 0.05 ميكرومتر على 50 ميكرومتر ني/ 1μ" / 30μ" / قطن متطاطي كامل |
|
عازل |
PBT + 30% GF أسودUL94 V-0(المعيار الافتراضي) / LCP / PA6T |
|
ارتفاع العازل |
2.5 ملم (تعريف افتراضي) / 5.0 ملم (أسلوب قدم، مواصفات JCLINK/JC-Link) |
|
التصنيف الحالي |
3.0 ألف دولار لكل دبوس(SEKORM DS1021-13) |
|
تصنيف الجهد |
250 فولت AC (DS1021-13) |
|
مقاومة الاتصال |
≤ 20 مΩ (DS1021-13) / 30 مΩ (RealRun) |
|
مقاومة العزل |
≥ 1000 MΩ @ 500 V DC |
|
مقاومة الجهد |
600 فولت AC/min (DS1021-13) / 1000 فولت (Yinghua) |
|
التشغيل الاحتياطي. |
-40 °C إلى +105 °C- نعم |
|
عملية اللحام |
موجة 260 درجة مئوية / 5s (PBT) / 260 درجة مئوية / 10s (LCP) |
|
دورات التزاوج |
≥ 100 (فلاش الذهب) / 300 (فئة الذهب من رينوتيك) |
|
متوافق |
RoHS 2.0، REACH ، UL 94 V-0 ، ISO 9001 |
|
الحكم المتقاطع |
سيكورم DS1021-13 (2.54×5.08 U/T) ؛ ريال ران PH2.542.5-1nU؛ Elecbee 2.54mm U-Type 2-pin؛ Yinghua Y01275-SU-DIP-2-XP؛ Connfly U-Type صف واحد |
|
MOQ / الرصاص |
500 قطعةعينة 5 ¢ 7 ¢، كتلة 2 ¢ 3 ¢- نعم |
نظرة عامة

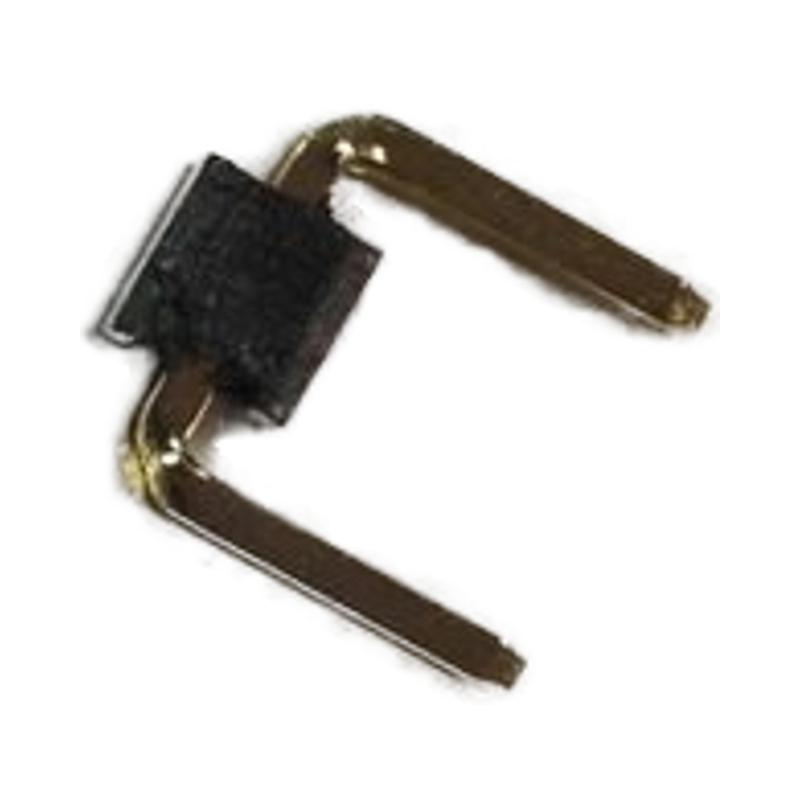

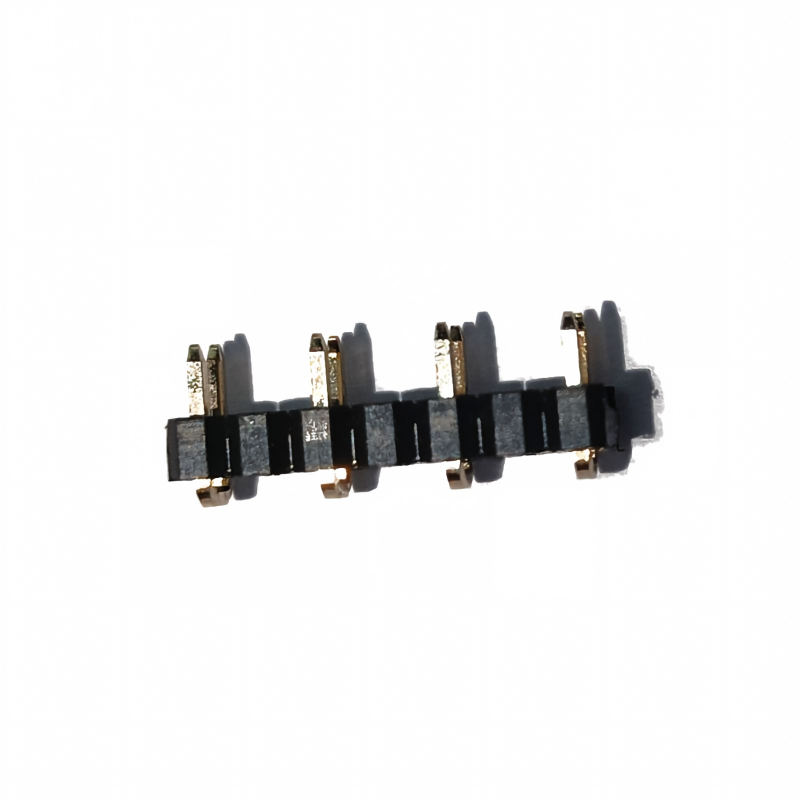

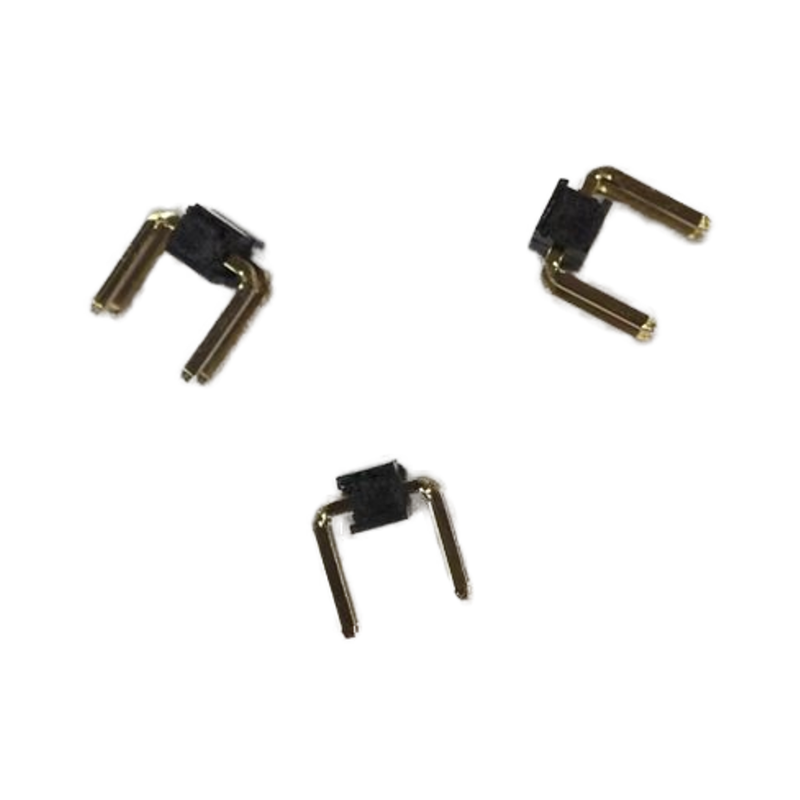

رأس دبوس الذكور ذو الصف الواحد 2.54 ملم من طراز U (5.08 ملم Jumper Span) هو رأس ثقب من النحاس المسجل حيث يتم طي كل دبوس في قوس "U": يذهب ساقان مستقمتان إلى PCB في 2.مسافة 54 ملم، يرتفع القوس فوق العازل ويمتد على 5.08mm end-to-end on the 2-pin version — exactly matching the distance between two adjacent female sockets so it acts as a permanent soldered jumper/config shunt (same role as a black plastic jumper cap، ولكن مثبتة على اللوحة وقوية ضد الاهتزاز).
لوحات تطوير MCU / MPUالـ 2 بوتر يو-جامبر (STM32 BOOT0/BOOT1) ، I2C addr 3-pin strap
جهاز تحكم صناعياستبدال مفتاح DIP للتكوين (ضد الاهتزازات) ، SPI CS 4-pin select
بطاقة التيار الكهربائيحزمة سكة حديد ذات 2 دبوس 12V / 5V ، 3 دبوسات حسية مختارة
وحدة السيارات (غير السلامة)إيقاف CAN 2 دبوس، مضاد الأكسدة الذهبي
اللوحة الرئيسية للمستهلك- CMOS واضحة 2 دبوس، وضع BIOS تحديد (أمازون 600pc القفز قبعة شقيق، ولكن نسخة مصلي)
عدد الدبابيس:5 / 3 / 4(طراز U في صف واحد)
ارتفاع العازل: 2.5 ملم (تخلفي) /5.0 ملم
طول الدبوس (ساق): 3.0 / 4.0 / 6.0mm
ارتفاع قوس U: 2.0 / 3.0 / 5.0mm فوق العازل
العازل: PBT + GF V-0 الأسود (الوضع الافتراضي) / LCP / PA6T / اللون
التصفيف: فلاش ذهبي / 1μ" /30μ"/ طين كامل / مزدوج
الدبوس: النحاس (المعيار الافتراضي) / النحاس الفوسفوري
التعبئة: كيس/أنبوب/صينية
جمع المتطلبات → 2. التقييم الفني والاقتباس → 3. مراجعة الرسمات ثلاثية الأبعاد والتأكيد → 4. القالب / الأدوات والنموذج الأولي → 5. اختبار العينة (R الاتصال ، الاحتفاظ ، إعادة التدفق) والموافقة → 6.الإنتاج الضخم → 7المراقبة الجودية النهائية والشحن
خدماتنا
توفر العينات وسياسة
العينات يجب أن ترسل لعملائنا مجانا عند طلبهم، طالما أنهم على استعداد لدفع ثمن الشحن، أو يمكننا دفع ثمن الشحن لبعض العملاء القدامى من جانبنا أيضا،أو يمكن للعميل دفع ثمن الشحن مقدماً، ويمكننا شحن عينات مع ساعينا كذلك.
الضمانات / الضمانات / الشروط والأحكام
نحن نقدم ضمانة جودة المنتج.
تسليم سريع في 15 يوماً مضمون
شروط الدفع تشمل T / T ، ولكنها تخضع للمفاوضات ، مثل L / C ، PayPal ، Western Union ، وغيرها.
خدمة ما بعد البيع
خدمة ممتازة تقدم من خلال شبكة مكاتبنا ومكتبنا الرئيسي.
يرجى الاتصال بقسم المبيعات التسويقية إما عن طريق الهاتف أو البريد الإلكتروني، أو إذا كان ذلك مريحا، زيارة مكتبنا.
وبالإضافة إلى الخدمة الودية، نقدم الأسعار الأكثر تنافسية وجدول زمني مرن.
الأسئلة الشائعة
س: ما هو MOQ الخاص بك؟
ج: عادة ما تكون مقدار الطلب لدينا 1000 قطعة، ولكننا نقبل كميات الطلب الصغيرة للاختبار.
س: هل يمكنني زيارة مصنعكم؟
ج: مرحبًا بزيارة مصنعنا ، وسوف نريك عملية الإنتاج المهنية لدينا ، ونأمل أن يكون لدينا تعاون طويل الأجل معك.
س: ما هو وقت العينة؟ ما هو وقت التسليم؟
الجواب: 7 أيام للعينات و 15-20 يوم للإنتاج الجماعي.
س: كيف أقوم بفحص سلعي؟
ج: يمكنك التحقق من خلال زيارة المصنع، أو طلب طرف ثالث للتحقق، أو من خلال فحص الصورة.
س: كم تكلفة الشحن إلى بلدي؟
ج: سيتم إعطاء الشحن من قبل شركة الشحن على أساس الوزن الإجمالي و CBM الخاص بك.
س: كيف أعرف إن كنت ستقوم بإرسال طلبي؟
ج: سيتم إرسال رقم التتبع ((DHL ، UPS ، FedEx ، TNT ، EMS ، إلخ) ، ورقة الشحن الجوية ، أو B / L عن طريق البحر إليك بمجرد شحن البضائع. نحن نتابع التسليم ونبقيك على علم.يتم توفير الخدمة المساعدة بعدنحن ندعم ما تبيعه
س: هل يمكنني صنع منتجات مخصصة؟
ج: بالتأكيد، فقط أرسل لنا رسمتك أو عينة.
