مكان المنشأ:
الصين
اسم العلامة التجارية:
XTKCONN
إصدار الشهادات:
CE,SGS,ROHS,ISO9001
رقم الموديل:
رأس دبوس

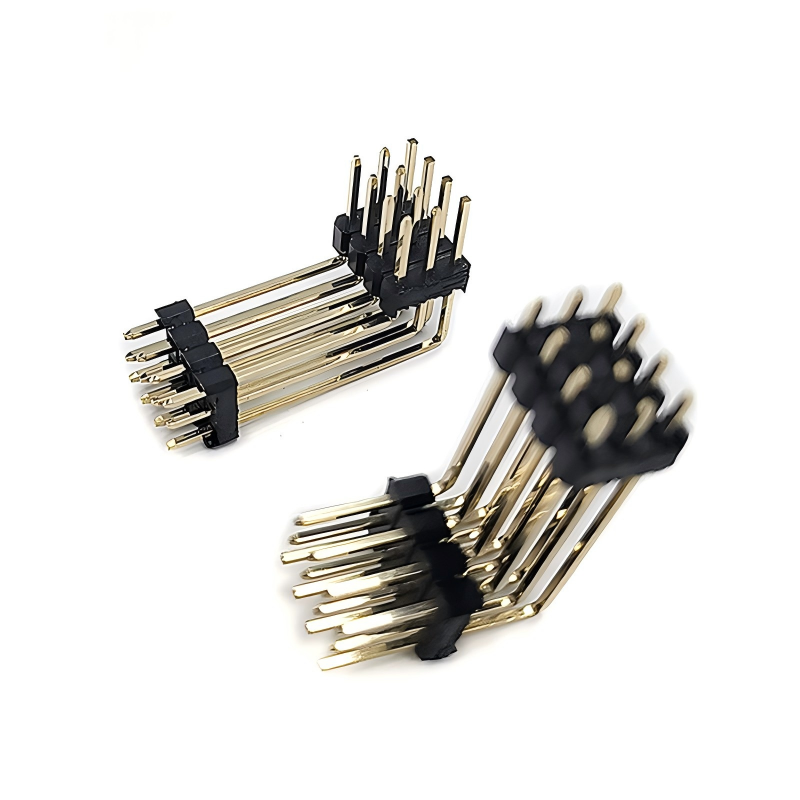

3.96 مم موصل دبوس مصقول بثلاثة صفوف لأدوات آلات CNC ووحدات التحكم الصناعية
وصف المنتج
| البند | المواصفات |
|---|---|
| التباعد | 3.96 مم (0.156 بوصة)، من المركز إلى المركز |
| الصفوف | 3 صفوف |
| نوع التركيب | لحام من خلال الفتحة (DIP)؛ مستقيم / بزاوية قائمة اختياري |
| المواقع المتاحة | عدد دبابيس مخصص لكل صف؛ 3-40 موقعًا إجماليًا، مقبول OEM |
| بنية الدبوس | دبوس صلب مصقول بدقة CNC (غير مختوم) |
| مقطع عرضي للدبوس | دبوس مربع مصقول (أبعاد مخصصة متاحة) |
| التيار المقنن | 7 أمبير كحد أقصى لكل نقطة اتصالHRB Connec... |
| الجهد المقنن | 300 فولت تيار متردد |
| مقاومة التلامس | ≤10 م أوم (ابتدائي) |
| مقاومة العزل | ≥1000 م أوم تيار مستمر 500 فولت |
| جهد تحمل العزل الكهربائي | 1500 فولت تيار متردد، دقيقة واحدة |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية ~ +120 درجة مئويةHRB Connec... |
| دورات التزاوج | 500 دورة كحد أدنى |
| الامتثال | RoHS 2.0، REACH |
| الجزء المتزاوج المتوافق | مقبس أنثوي مصقول بثلاثة صفوف متطابق 3.96 مم |
لديناموصل دبوس مصقول بثلاثة صفوف 3.96 ممهو موصل عالي الموثوقية من لوحة إلى لوحة / لوحة إلى كابل مصمم خصيصًا لأدوات آلات CNC وأنظمة PLC ووحدات التحكم الصناعية شديدة التحمل. على عكس موصلات الدبابيس المختومة التقليدية، فإنه يعتمد على نقاط اتصال صلبة مصقولة بالكامل بواسطة CNC لتوفير استقرار ميكانيكي فائق، ومقاومة تلامس منخفضة، وأداء ثابت تحت الاهتزاز، ودورات درجة الحرارة، ودورات التزاوج المتكررة. يضاعف تصميم الصفوف الثلاثة كثافة الإدخال / الإخراج ضمن بصمة PCB محدودة، ويتعامل مع الدوائر المختلطة للإشارات والدوائر منخفضة الطاقة لمعدات التشغيل الآلي للمصانع. متوافق تمامًا مع RoHS و REACH، ويدعم لحام DIP من خلال الفتحة لظروف تجميع الدرجة الصناعية.
تفاصيل المواد
| المكون | المادة والتشطيب |
|---|---|
| الغلاف / العازل | بوليمر حراري عالي الجودة PA6T / PBT،مثبط للهب UL94 V-0؛ اللون القياسي أسود Wayconn El... |
| مادة قاعدة الدبوس | نحاس / سبائك نحاسية عالية القوة، دوران دقيق CNC |
| طبقة الأساس للطلاء | طلاء نيكل سفلي (حاجز مضاد للتآكل) |
| تشطيب سطح التلامس | قياسي: قصدير فوق نيكل؛ خيار: طلاء ذهبي انتقائي / كامل لتطبيقات الاهتزاز العالي / العمر الطويل |
| هيكل التثبيت | قفل مصبوب بالحقن، دبابيس مثبتة بإحكام داخل الغلاف لتجنب فك الدبابيس تحت الصدمات والاهتزازات |
مناسب للسيناريوهات التي تتطلب موثوقية ميكانيكية عالية، ومقاومة للاهتزاز، وعمر خدمة طويل، وصيانة ميدانية متكررة.
الأسئلة الشائعة
س: ما هو الحد الأدنى لكمية الطلب؟
ج: عادة ما يصل الحد الأدنى لكمية الطلب لدينا إلى 1000 قطعة، ولكننا نقبل كميات طلب صغيرة للاختبار.
س: هل يمكنني زيارة مصنعك؟
ج: مرحبًا بك في زيارة مصنعنا، وسنعرض لك عملية الإنتاج الاحترافية لدينا، ونأمل أن نتعاون معك على المدى الطويل.
س: ما هو وقت العينة الخاص بك؟ ما هو وقت التسليم الخاص بك؟
ج: 7 أيام للعينات، و 15-20 يومًا للإنتاج الضخم. يعتمد ذلك على الكمية.
س: كيف أفحص بضاعتي؟
ج: يمكنك الفحص عن طريق زيارة المصنع، أو طلب طرف ثالث للفحص، أو عن طريق فحص الصور.
س: كم يكلف الشحن إلى بلدي؟
ج: سيتم تقديم الشحن بواسطة شركة الشحن بناءً على وزنك الإجمالي وحجمه.
س: كيف أعرف إذا كنت قد شحنت طلبي؟
ج: سيتم إرسال رقم التتبع (DHL، UPS، FedEx، TNT، EMS، إلخ)، أو بوليصة الشحن الجوي، أو بوليصة الشحن البحري إليك بمجرد شحن بضائعك. كما نتابع التسليم ونبقيك على اطلاع. يتم تقديم خدمة ما بعد البيع المفيدة. نحن ندعم ما تبيعه.
س: هل يمكنني إنشاء منتجات شخصية / مخصصة؟
ج: بالتأكيد، فقط أرسل لنا الرسم أو العينة الخاصة بك.
