مكان المنشأ:
قوانغدونغ ، الصين
اسم العلامة التجارية:
XTK
إصدار الشهادات:
CE,SGS,ROHS,ISO9001
رقم الموديل:
SFP+

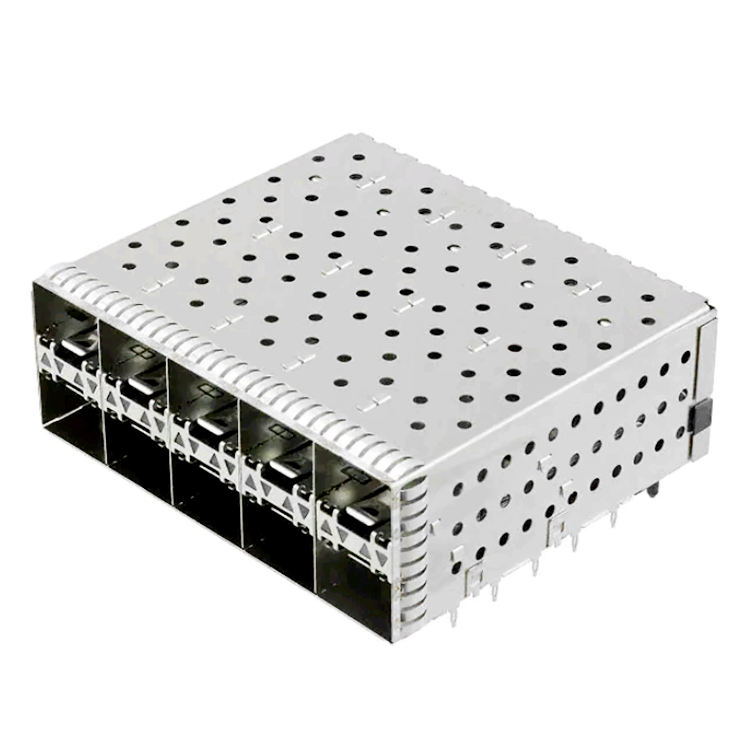

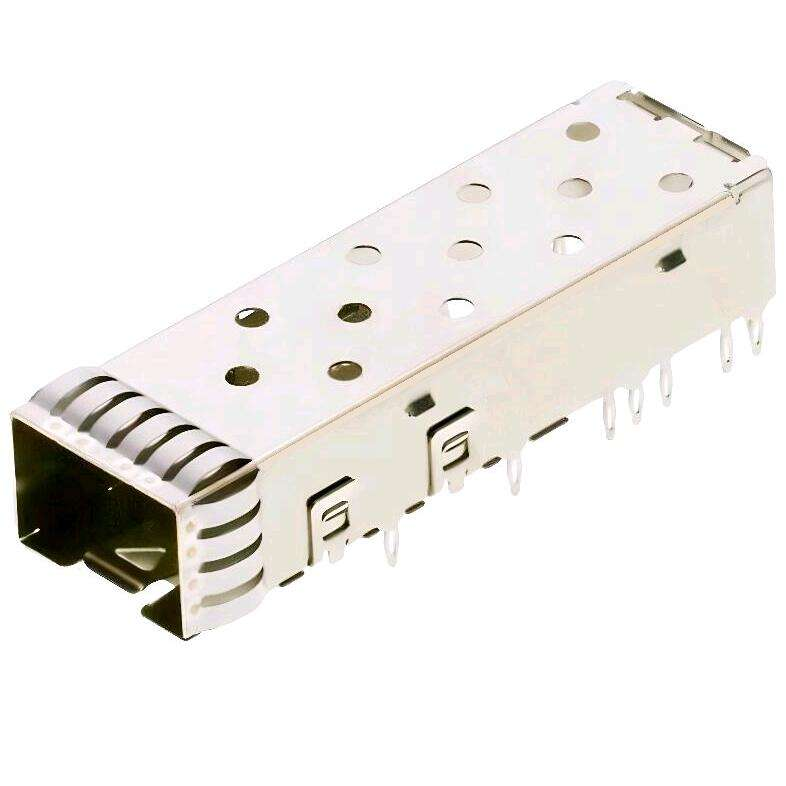

قفص SFP+ 2x5 مع أنبوب ضوئي، وعاء بزاوية قائمة من خلال الفتحة مع موصل مدمج، قفص I/O مكدس بأسلوب الرف محمي من التداخل الكهرومغناطيسي - موصل SFP بضغط 200 سنًا لـ PCB مفتاح وخادم 10G/25G
الوصف
قفص SFP+ 2x5 مع أنبوب ضوئي هو نظام توصيل I/O كامل قابل للتبديل السريع: قفص معدني مكدس + وعاء بزاوية قائمة من خلال الفتحة بـ 200 سنًا + أنابيب ضوئية مزدوجة مدمجة، يتم شحنه كوحدة مجمعة مكدسة بأسلوب الرف. يقبل أجهزة الإرسال والاستقبال SFP و SFP+ و SFP28، وكابلات DAC و AOC، ويتم تركيبه على لوحة PCB المضيفة عبر دبابيس متوافقة بالضغط - لا لحام موجي، لا أسلاك يدوية.
مصمم للمعدات المثبتة في الرف ذات الكثافة العالية للمنافذ (مفاتيح 1U/2U ToR، خوادم الشفرات، صناديق الواجهة الأمامية 5G، أجهزة جدار الحماية)، يوفر المكدس الرأسي 2x5 عشرة مسارات 10G/25G مع شغل عرض اللوحة الأمامية تقريبًا لقفص 1x4. تجلب الأنابيب الضوئية المدمجة مؤشرات LED للحالة إلى اللوحة الأمامية؛ القفص المعدني الكامل مع حشوات زنبركية يحتوي على التداخل الكهرومغناطيسي ويحمي سلامة الإشارة عند 10G NRZ و 25G PAM4
|
المعلمة |
المواصفات |
|---|---|
|
نوع الجزء |
مجموعة قفص SFP+ مع وعاء مدمج (مكدس 2x5) |
|
عامل الشكل |
متوافق مع SFP / SFP+ / SFP28 |
|
مصفوفة المنافذ |
2 × 5 (10 منافذ إجمالاً، مكدسة) |
|
المواضع |
200 (20 × 10) |
|
التباعد |
0.8 مم |
|
التركيب |
من خلال الفتحة، زاوية قائمة |
|
مطلي بالنيكل / مطلي بالقصدير / مؤكسد أسود |
ضغط (دبوس متوافق، Ø0.64 مم) / ذيل SMT اختياري |
|
ملامس الوعاء |
برونز الفوسفور، طلاء ذهبي فوق النيكل (30 ميكرومتر كحد أدنى في منطقة التزاوج) |
|
مادة القفص |
سبيكة نحاس / فضة نيكل، مطلية بالنيكل |
|
أنبوب ضوئي |
PMMA / PC شفاف، تكوين داخلي + خارجي، قناتان LED لكل منفذ |
|
ميزة التداخل الكهرومغناطيسي |
أصابع زنبركية (أعلى/يسار/يمين/أسفل)، حشوة مطاطية اختيارية |
|
دليل اللوحة |
نعم (أعمدة استقطاب مدمجة) |
|
معدل البيانات |
1.25 جيجابت في الثانية / 10.3125 جيجابت في الثانية (SFP+) / 25.78 جيجابت في الثانية (SFP28) |
|
تصنيف التيار |
0.5 أمبير لكل ملامس |
|
مقاومة التلامس |
≤ 70 ميجا أوم |
|
مقاومة العزل |
≥ 1000 ميجا أوم |
|
جهد التحمل |
300 فولت تيار متردد / 750 فولت تيار متردد ذروة |
|
دورات التزاوج |
≥ 100 (إدخال/إخراج الوحدة) |
|
قوة الإدخال (الوحدة) |
≤ 40 نيوتن |
|
قوة الاستخراج (الوحدة) |
≤ 11.5 نيوتن |
|
درجة حرارة التشغيل. |
-55 درجة مئوية إلى +85 درجة مئوية (بعض الإصدارات تصل إلى +105 درجة مئوية) |
|
درجة حرارة التخزين. |
-55 درجة مئوية إلى +105 درجة مئوية |
|
تصنيف اللهب |
UL 94 V-0 (غلاف LCP/PBT) |
|
متوافق |
SFF-8431، INF-8074i، RoHS 2.0، REACH |
|
مرجع متقاطع. |
TE 1-2132403-6 / Molex 076093-5001 / 076047-5003 |
|
الحد الأدنى للطلب |
500 قطعة |
|
وقت تسليم العينة |
5-7 أيام عمل |
|
وقت تسليم الإنتاج الضخم |
3-4 أسابيع |
|
التعبئة |
صينية (مضادة للكهرباء الساكنة)، أنبوب اختياري |
5 نقاط بيع رئيسية

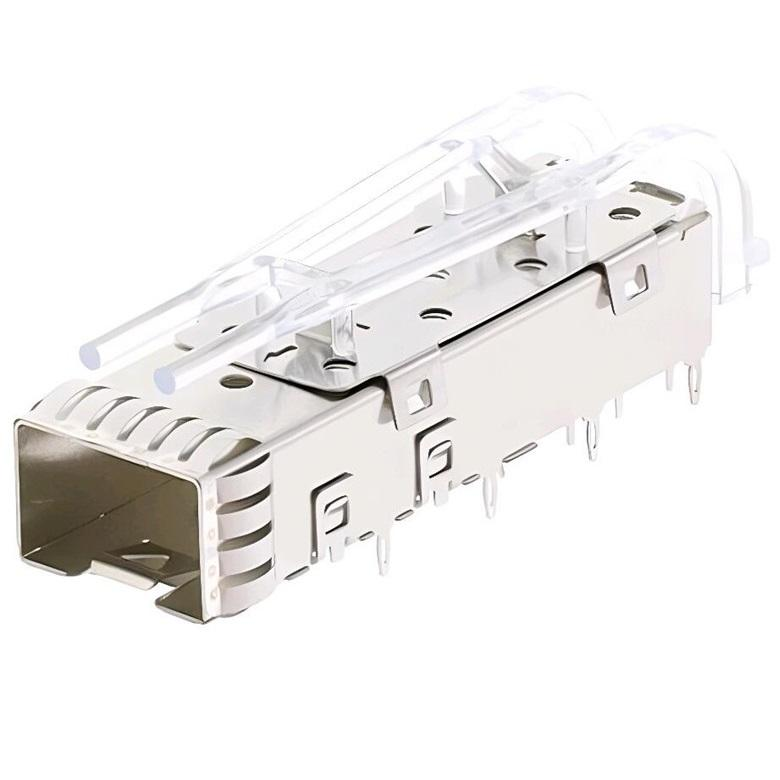

أنبوب ضوئي مزدوج مدمج (داخلي + خارجي)– قنوات إشارات LED للربط/النشاط/السرعة من PCB إلى الواجهة الأمامية لجميع المنافذ العشرة؛ لا حاجة لحامل LED منفصل، لا يلزم إعادة تشكيل اللوحة.
من خلال الفتحةزاوية قائمة + ضغط– وعاء بـ 200 سنًا (20 × 10) مع دبابيس ضغط متوافقة ومخرج بزاوية قائمة؛ تجميع خالٍ من اللحام، متوافق مع عملية إعادة تدفق SMT القياسية + عملية الضغط.
قفص مكدس بأسلوب الرف 2x5– 10 منافذ SFP+ في مجموعة قفص مجمعة واحدة، يوفر المكدس الرأسي 50% من عرض اللوحة الأمامية مقارنة بـ 1x10 خطي؛ أدلة لوحة مدمجة للتزاوج الأعمى.
حماية كاملة من التداخل الكهرومغناطيسي– قفص من فضة النيكل/سبيكة النحاس مع أصابع زنبركية من نحاس البريليوم في الأعلى/الجوانب/الأسفل، ≥60 ديسيبل عند 1-10 جيجاهرتز، يلبي معايير FCC/CE لـ 10G/25G NRZ و PAM4.
مرجع متقاطع من دبوس إلى دبوس مع TE / Molex– نمط الأرضية والميكانيكيات تتطابق مع TE 1-2132403-6، Molex 076093-5001، Amphenol SF-SFP+-2x5؛ لا يلزم إعادة تصميم PCB للتصميمات القديمة.
|
التخطيط |
المنافذ |
العرض الأمامي |
حالة الاستخدام |
|---|---|---|---|
|
خطي 1x10 |
الخيار |
الاختيار المتاح |
لوحة أمامية واسعة، تصميم قديم |
|
مكدس 2x5 |
الخيار~140 مم |
مفتاح رف 1U/2U، بطاقة شبكة كثيفة~140 مم |
10~140 مم |
|
لوحات بسرعات مختلطة |
الخيار |
الاختيار المتاح |
مصفوفة المنافذ |
|
1x1 / 1x4 / 1x6 / 2x1 / 2x2 / 2x4 / |
2x5 |
|---|---|
|
2x6 / 2x8 |
أنبوب ضوئيلا شيء / خارجي فقط / داخلي فقط / داخلي + خارجي (افتراضي)الإنهاء |
|
ضغط (افتراضي) / ذيل لحام SMT / مختلط |
تشطيب القفص |
|
مطلي بالنيكل / مطلي بالقصدير / مؤكسد أسود |
التداخل الكهرومغناطيسي |
|
إصبع زنبركي فقط / + حشوة مطاطية / + رغوة موصلة |

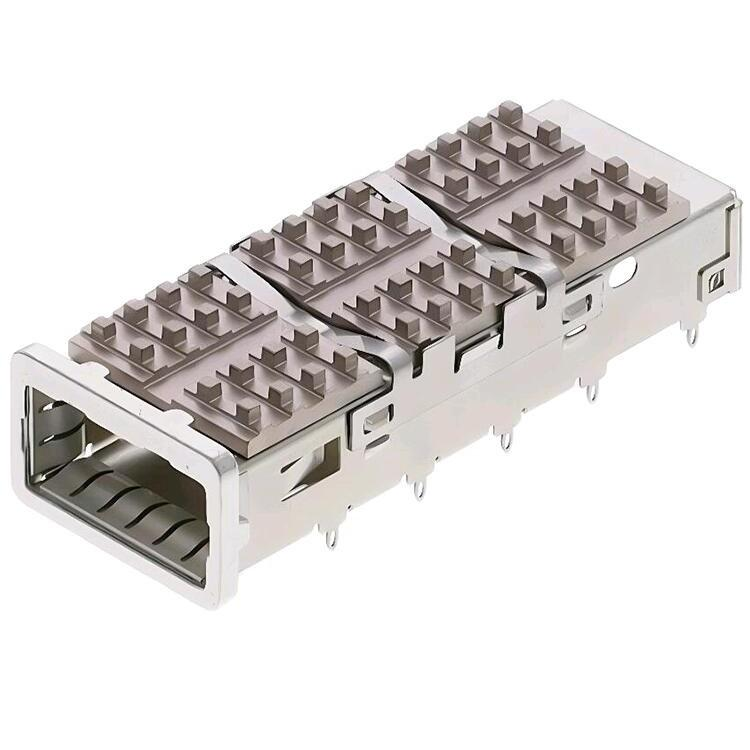

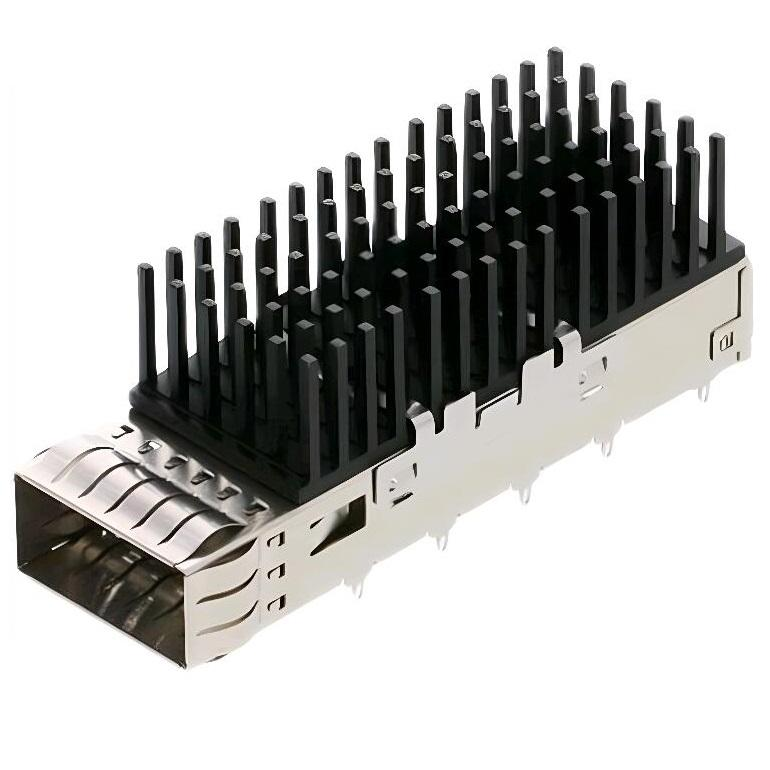

مشتت حراري |
|
لا شيء (افتراضي) / مشتت حراري علوي / زعانف جانبية |
طلاء الملامس |
|
طلاء ذهبي / 15 ميكرومتر / 30 ميكرومتر / 50 ميكرومتر |
الشعار |
|
علامة ليزر على الجزء العلوي من القفص (تطبق الحد الأدنى للطلب) |
الأسئلة الشائعة |
|
س: متى يمكننا استلام عرض الأسعار؟ |
ج: إذا تم تأكيد المواصفات، يمكن تقديم عرض الأسعار الخاص بنا في غضون 24 ساعة. |
س: هل يمكنك تقديم عينات للتقييم؟
ج: نعم، يمكن إرسال العينات إليك للتقييم.
س: كم من الوقت يستغرق معالجة الطلب وشحنه؟
