مكان المنشأ:
قوانغدونغ ، الصين
اسم العلامة التجارية:
XTK
إصدار الشهادات:
CE,SGS,ROHS,ISO9001
رقم الموديل:
SFP

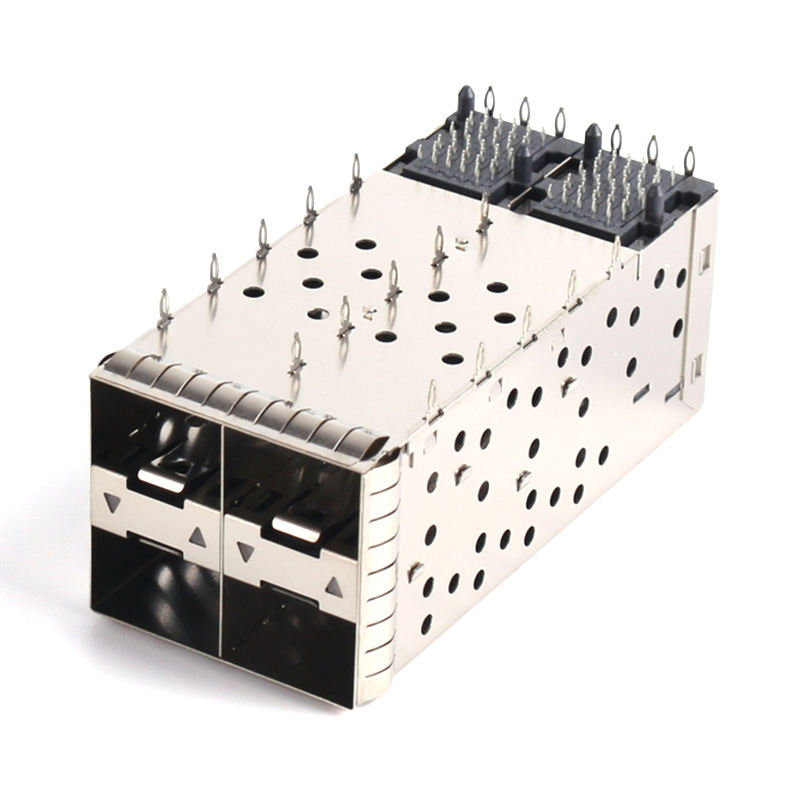

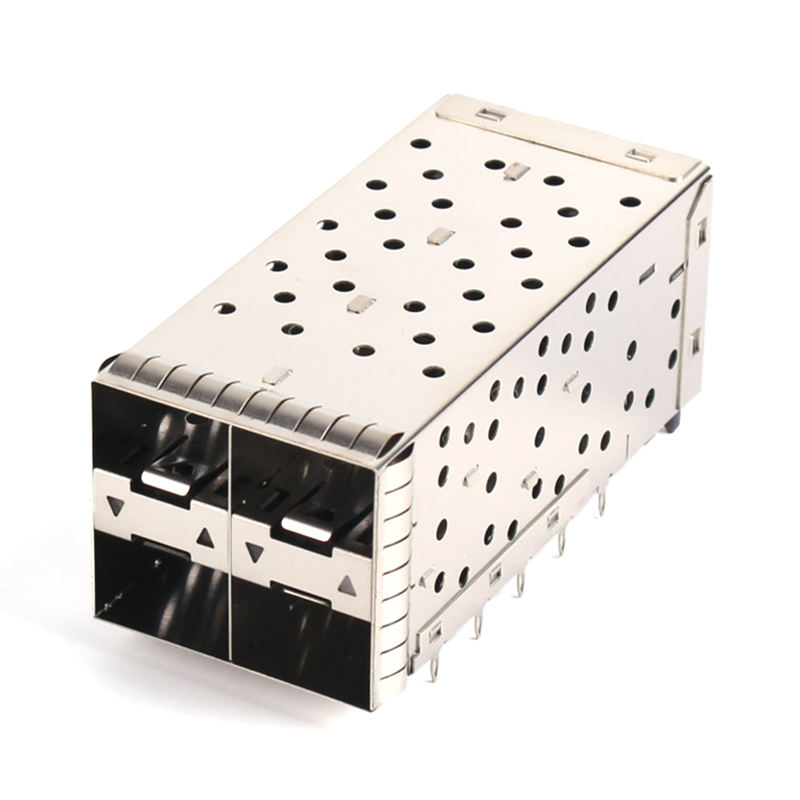

2x2 SFP+ Cage بدون أنبوب ضوء - موصل ألياف بصرية محمي من التداخل الكهرومغناطيسي معدني، مقبس بضغط 20 موضعًا، قفص مكدس بأسلوب الرف لوحدة معالجة مركزية للوحة مفاتيح 10G/25G وخادم
وصف المنتج
1، حماية كاملة من التداخل الكهرومغناطيسي المعدني - أنبوب ضوء صفري، أقصى احتواء للترددات الراديوية.
2، مقبس مدمج بضغط 20 موضعًا.
3، بنية رف مكدسة 2x2.
4، بديل مباشر لـ TE / Amphenol / Molex.
5، محسّن التكلفة للإنتاج بكميات كبيرة.
|
المعلمة |
المواصفات |
|---|---|
|
نوع المنتج |
قفص SFP+ 2x2 (بدون أنبوب ضوء) + مقبس مدمج |
|
دعم عامل الشكل |
متوافق مع الإصدارات السابقة SFP (1G) / SFP+ (10G) / SFP28 (25G) |
|
تكوين المنفذ |
مكدس 2x2 (4 منافذ إجمالاً) |
|
المواضع لكل منفذ |
20 (إجمالي 80 موصلًا عبر 4 منافذ) |
|
المسافة |
0.8 مم |
|
نمط التركيب |
من خلال الفتحة، زاوية قائمة |
|
الإنهاء |
دبوس متوافق مع الضغط (Ø0.64 مم) / ذيل لحام SMT اختياري |
|
مادة موصل المقبس |
برونز الفوسفور، طلاء ذهبي فوق النيكل (30 ميكرومتر اختياري) |
|
مادة غلاف القفص |
سبيكة نحاس/فضة نيكل، مطلية بالنيكل |
|
أنبوب الضوء |
لا شيء (جدار قفص صلب، أقصى سلامة للتداخل الكهرومغناطيسي) |
|
الحماية من التداخل الكهرومغناطيسي |
أصابع زنبركية نحاسية ببريليوم محيطية كاملة (أعلى / يسار / يمين / أسفل) |
|
معدل البيانات |
1.25 جيجابت في الثانية - 10.3125 جيجابت في الثانية (يدعم وحدات SFP28 بسرعة 25.78 جيجابت في الثانية) |
|
تصنيف التيار |
0.5 أمبير لكل موصل |
|
مقاومة التلامس |
≤ 70 ميجا أوم |
|
مقاومة العزل |
≥ 1000 ميجا أوم |
|
جهد التحمل |
300 فولت تيار متردد |
|
دورات الاقتران |
≥ 100 إدخال (تبديل ساخن للوحدة) |
|
درجة حرارة التشغيل |
-40 درجة مئوية إلى +85 درجة مئوية |
|
تصنيف اللهب |
UL 94 V-0 (غلاف LCP) |
|
المعايير المتوافقة |
SFF-8431، INF-8074i، RoHS 2.0، REACH |
|
الوحدات المتوافقة |
مرسلات مستقبلات بصرية (SFP/SFP+/SFP28)، DAC، AOC |
|
الحد الأدنى لكمية الطلب |
500 قطعة |
|
وقت تسليم العينة |
5-7 أيام عمل |
|
وقت تسليم الإنتاج الضخم |
3-4 أسابيع |
|
التعبئة والتغليف |
صينية/أنبوب مضاد للكهرباء الساكنة، حقيبة حاجز رطوبة اختيارية |
|
مرجع متقاطع |
TE 1567788-x / Amphenol SF-SFP+-2x2 / Molex 74737 series |
|
السيناريو |
مع أنبوب ضوء |
بدون أنبوب ضوء (هذا المنتج) |
|---|---|---|
|
تصميمات حرجة للتداخل الكهرومغناطيسي |
أنبوب الضوء البلاستيكي ينشئ فتحة -> خطر تسرب الترددات الراديوية |
جدار معدني صلب -> فتحة صفرية -> أقصى حماية |
|
كميات كبيرة حساسة للتكلفة |
تكلفة مكون إضافية + خطوة تجميع |
أجزاء أقل، عمليات وضع أقل، فاتورة مواد أقل |
|
لا حاجة لحالة LED على اللوحة الأمامية |
ميزة مهدرة |
لوحة أمامية نظيفة، يتم التعامل مع الحالة عبر البرامج/عن بعد |
|
بيئات صناعية قاسية |
أنبوب الضوء يصفر، يتشقق، يجمع الغبار |
لا يوجد مكون بصري بلاستيكي يتدهور |
|
مفاتيح 1U فائقة الكثافة |
يضيف أنبوب الضوء عمقًا/تعقيدًا في التكديس |
ملف تعريف محور Z أقصر، تكديس ميكانيكي أبسط |
خيارات التخصيص
|
الخيار |
الخيارات المتاحة |
|---|---|
|
مصفوفة المنافذ |
1x1 / 1x2 / 1x4 / 1x6 / 2x1 / 2x2 (هذا الموديل) / 2x4 / 2x5 / 2x6 / 2x8 |
|
الإنهاء |
ضغط (افتراضي) / ذيل لحام SMT / مختلط |
|
تشطيب القفص |
مطلي بالنيكل (افتراضي) / مطلي بالقصدير / مؤكسد باللون الأسود |
|
تحسين التداخل الكهرومغناطيسي |
أصابع زنبركية فقط (افتراضي) / + حشية مطاطية موصلة / + شريط رغوي موصل |
|
مشتت حراري |
لا شيء (افتراضي) / مشتت حراري من الألومنيوم مثبت من الأعلى / مشتت حراري بزعانف جانبية |
|
طلاء الموصل |
طلاء ذهبي (افتراضي) / 15 ميكرومتر / 30 ميكرومتر / 50 ميكرومتر |
|
لون غلاف المقبس |
أسود (افتراضي) / مخصص (تطبق الحد الأدنى لكمية الطلب) |
|
العلامة التجارية |
علامة ليزر على السطح العلوي للقفص (تطبق الحد الأدنى لكمية الطلب) |
الأسئلة الشائعة
س: ما مدى سرعة حصولنا على عرض الأسعار؟
أرسل استفسارك مباشرة إلينا
