مكان المنشأ:
قوانغدونغ ، الصين
اسم العلامة التجارية:
XTK
إصدار الشهادات:
CE,SGS,ROHS,ISO9001
رقم الموديل:
SFP+

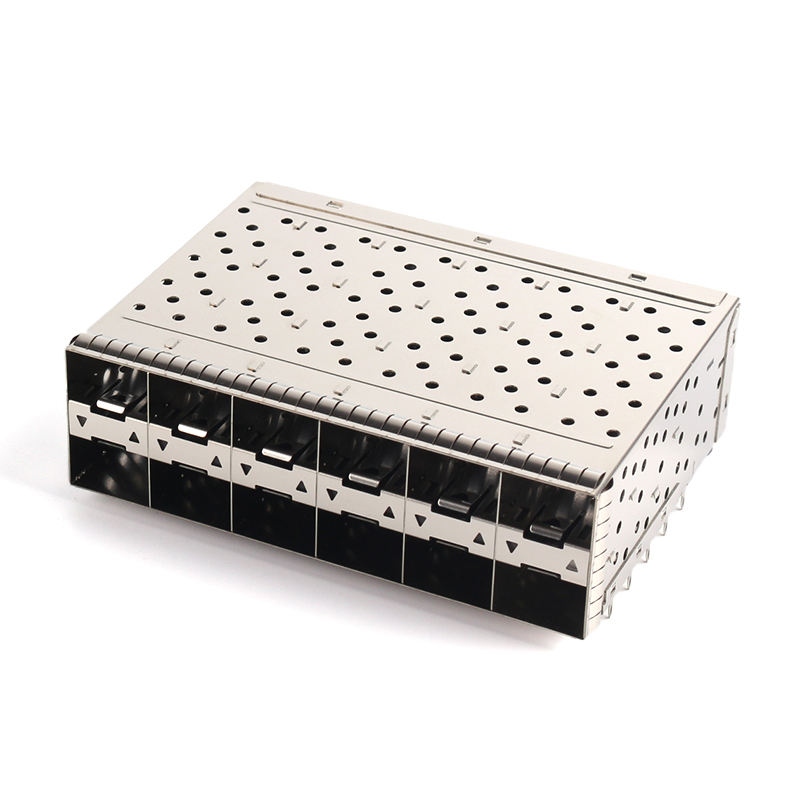

تجميع قفص SFP28 / SFP+ 2 × 6 مع أنبوب ضوء خارجي، موصل استقبال بضغط 240 موضعًا، 30 ميكرومتر ذهب على منطقة التلامس – موصل I/O مكدس محمي من التداخل الكهرومغناطيسي لمعدات 25G/10G Switch و NIC و 5G
وصف المنتج
|
المعلمة |
المواصفات |
|---|---|
|
نوع الجزء |
تجميع قفص SFP+ / SFP28 مع مستقبل مدمج (2 × 6 مكدس) |
|
عامل الشكل |
متوافق مع SFP / SFP+ / SFP28 |
|
مصفوفة المنافذ |
2 × 6 (12 منفذًا إجمالاً) |
|
المواضع |
240 (20 × 12) |
|
التباعد |
0.8 مم (0.032 بوصة) |
|
التركيب |
من خلال الفتحة، زاوية قائمة |
|
الإنهاء |
دبوس متوافق مع الضغط (Ø0.64 مم، ذيل 3.0 مم) / اختياري SMT |
|
مادة التلامس |
برونز الفوسفور/سبيكة نحاسية |
|
طلاء التلامس |
30 ميكرومتر (0.76 ميكرومتر) ذهب كحد أدنى على منطقة التزاوج, فوق PdNi/Ni؛ قصدير على ذيل الضغط |
|
مادة القفص |
فضة النيكل (سبيكة نحاسية)، مطلية بالنيكل |
|
أنبوب الضوء |
النوع الخارجي فقط (PMMA/PC)، 2-3 قنوات LED لكل منفذ |
|
ميزة التداخل الكهرومغناطيسي |
أصابع زنبركية خارجية + داخلية من النحاس البريليوم، حشية مرنة اختيارية |
|
معدل البيانات |
1.25 جيجابت في الثانية / 10.3125 جيجابت في الثانية (SFP+) / 25.78 جيجابت في الثانية (SFP28 PAM4) |
|
تصنيف التيار |
0.5 أمبير/تلامس |
|
مقاومة التلامس |
≤ 70 ميجا أوم |
|
مقاومة العزل |
≥ 1000 ميجا أوم @ 500 فولت تيار مستمر |
|
جهد التحمل |
300 فولت تيار متردد / 750 فولت ذروة |
|
دورات التزاوج |
≥ 100 (إدخال الوحدة) |
|
قوة الإدخال (الوحدة) |
≤ 40 نيوتن |
|
قوة الاستخراج (الوحدة) |
≤ 11.5 نيوتن |
|
درجة حرارة التشغيل. |
-55 درجة مئوية إلى +105 درجة مئوية (بعض الإصدارات -40~+85 درجة مئوية) |
|
تصنيف مقاومة اللهب للغلاف |
UL 94 V-0 (LCP) |
|
متوافق مع |
SFF-8431، INF-8074i، SFF-8402، RoHS 2.0، REACH |
|
مرجع متقاطع. |
TE 2007562-7 / 2007567-5 / 1-2007562-7؛ Prosper SFPP026PC30 |
|
الأبعاد النموذجية |
طول 63.25 × عرض 86.0 × ارتفاع 25.4 مم (مرجع الصناعة 2 × 6) |
|
الحد الأدنى لكمية الطلب |
500 قطعة |
|
وقت تسليم العينة |
5-7 أيام عمل |
|
وقت تسليم الإنتاج الضخم |
3-4 أسابيع |
|
التعبئة والتغليف |
صينية صلبة مضادة للكهرباء الساكنة |
1، أنبوب ضوء خارجي فقط – واجهة نظيفة، خسارة فتحة داخلية صفرية.
2، 30 ميكرومتر ذهب كحد أدنى على منطقة التزاوج.
3، مستقبل ضغط 240 موضعًا (20 × 12).
4، مكدس 2 × 6 على طراز الرف = 12 منفذًا في ارتفاع Z مدمج.
5، زنبركات EMI محيطية كاملة + قفص فضة النيكل.
سيناريوهات التطبيق
مفاتيح مراكز البيانات 25G ToR (48 منفذًا = 4 × 2 × 6 أقفاص)
مفاتيح وصول SFP28 للمؤسسات وبطاقات خط الهيكل
بطاقات NIC للخوادم 25G/10G (بطاقات محول متعددة المنافذ)
بطاقات نقل 5G DU/CU fronthaul (CPRI/eCPRI)
جدران الحماية المثبتة على الرف، IPS/IDS، موازنات التحميل
مفاتيح Ethernet الصناعية (DIN/19" رف) التي تحتاج إلى حالة LED + هامش EMI.
|
العلامة التجارية |
رقم الجزء المعادل |
|---|---|
|
TE Connectivity |
2007562-7، 2007567-5، 1-2007562-7 |
|
Prosper Electronics |
SFPP026PC30 |
|
Molex / Amphenol |
سلسلة ضغط خارجية LP SFP+ 2 × 6 (عند الطلب) |
الجودة والموثوقية
اختبار استمرارية 100% واختبار قوة إدخال الضغط لكل دفعة
فحص أبعاد القفص CMM (±0.05 مم)
مقاومة التلامس والجهد العالي لكل IEC 60512
الدورة الحرارية -55 ↔ +105 درجة مئوية، 500 دورة
تم التحقق من حماية EMI في خلية GTEM (≥60 ديسيبل @ 1-10 جيجاهرتز)
وثائق ISO 9001 / RoHS / REACH عند الشحن.
|
الخيار |
الاختيارات |
|---|---|
|
مصفوفة المنافذ |

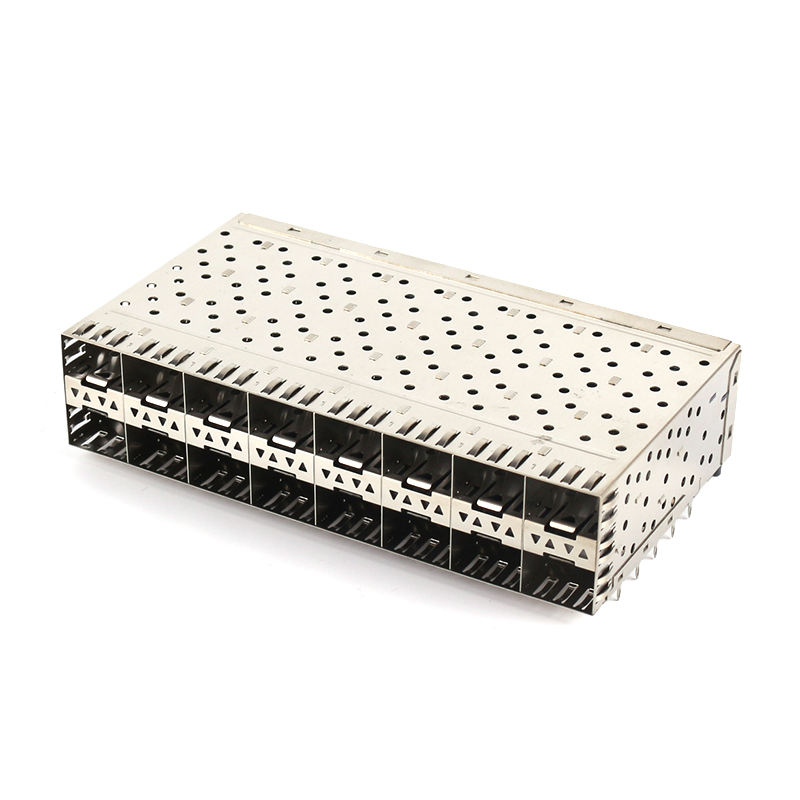

1 × 1 / 1 × 4 / 1 × 6 / 2 × 1 / 2 × 2 / 2 × 4 / 2 × 6 / 2 × 8 |
|
أنبوب الضوء |
لا شيء / خارجي فقط (افتراضي) / داخلي + خارجي / داخلي فقط |
|
سمك الذهب |
فلاش 15 ميكرومتر / 30 ميكرومتر (افتراضي) / 50 ميكرومتر |
|
الإنهاء |
ضغط (افتراضي) / ذيل SMT / مختلط |
|
طلاء القفص |
مطلي بالنيكل (افتراضي) / مطلي بالقصدير / أكسيد أسود |
|
EMI |
إصبع زنبركي فقط / + حشية مرنة / + رغوة موصلة |
|
مشتت حراري |
لا شيء / مشتت علوي / زعانف جانبية |
|
الشعار |
علامة ليزر على الجزء العلوي من القفص (تطبق الحد الأدنى لكمية الطلب) |
عملية مخصصة (إعادة استخدام المخطط الانسيابي الخاص بك)
جمع المتطلبات – المعلمات، البيئة، الكمية، وقت التسليم
التقييم الفني وعرض الأسعار – المهندس يتحقق من الملاءمة والمعدل
مراجعة الرسم ثلاثي الأبعاد وتأكيد العميل – STEP/IGES/PDF
تطوير القالب / تصنيع النموذج الأولي – أدوات القفص + العينات
اختبار موثوقية العينة وموافقة العميل – الإدخال، EMI، الحراري، 25G SI
الإنتاج الضخم – مراقبة AOI المضمنة + مراقبة الضغط
مراقبة الجودة النهائية والشحن – فحص 100%، عبوة صينية صلبة، DHL/بحر/جو
الأسئلة الشائعة
س: ما مدى سرعة استلام عرض الأسعار؟
