مكان المنشأ:
قوانغدونغ ، الصين
اسم العلامة التجارية:
XTK
إصدار الشهادات:
CE,SGS,ROHS,ISO9001
رقم الموديل:
QSFP28

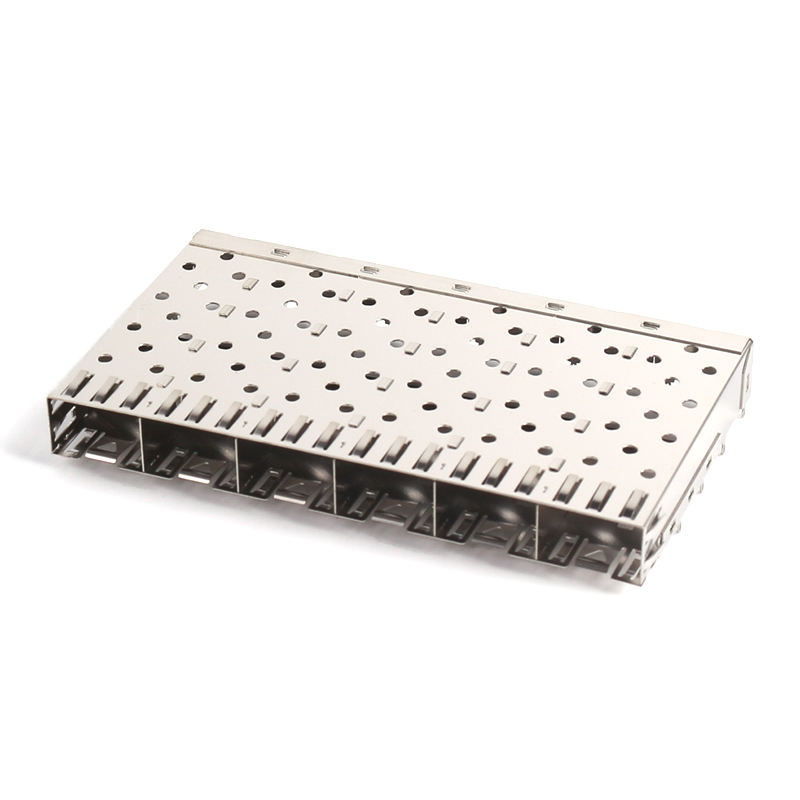

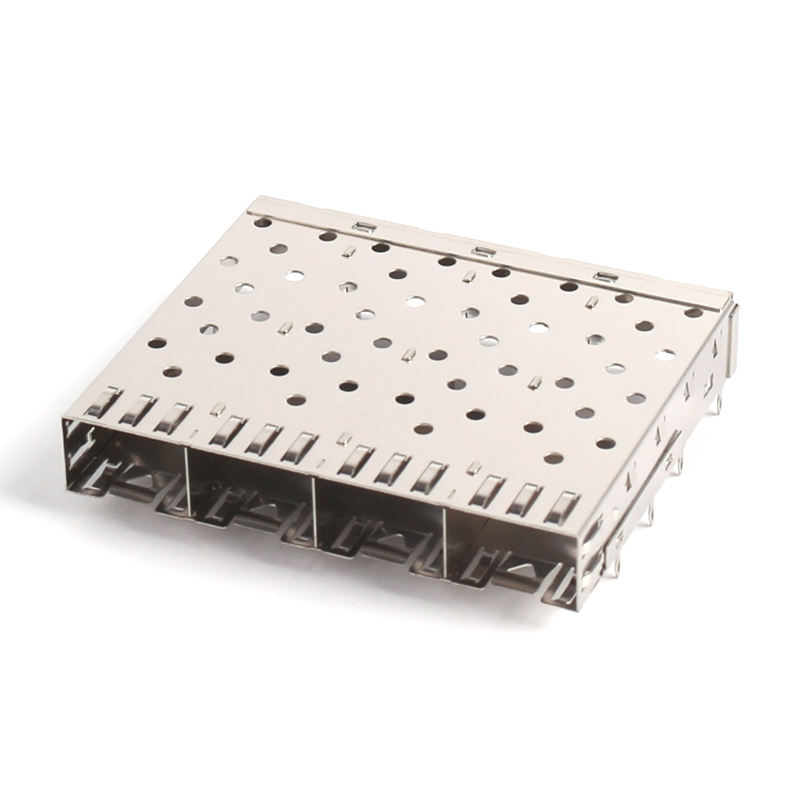

مكونات إلكترونية MIC 1 × 6 SFP + جمع قفص مع 120 موقف متكاملة ضغط-ملائمة جهاز الاستقبال، أنبوب الضوء الخارجي و EMI الينابيع 10G / 25G متبادل الساخن إدخال / خصلة لتحويل / NIC / 5G PCB
وصف المنتج
|
المعلم |
المواصفات |
|---|---|
|
العلامة / السلسلة |
مكونات إلكترونية MIC SFP + مجموعة قفص |
|
عامل الشكل |
متوافق مع SFP / SFP + / SFP28 إلى الوراء |
|
مصفوفة الميناء |
1 × 6 (6 منافذ خطية) |
|
المواقف |
120 (20 × 6) |
|
الارتفاع |
0.8 ملم |
|
التثبيت |
خلال الثقب، الزاوية الصحيحة |
|
الإنهاء |
دبوس متوافق مع Press-Fit (Ø0.64 مم ، ذيل 2.05 مم) / SMT اختياري |
|
مواد الاتصال |
النحاس الفوسفوري |
|
طلاء الارتباط |
فلاش الذهب على منطقة التزاوج (30 μ "اختياري) ، القصدير على ذيل الضغط |
|
مواد القفص |
الفضة النيكلية (سبائك النحاس) ، مطلية بالنيكل |
|
أنبوب الضوء |
النوع الخارجي PMMA ، قنوات LED 2 لكل منفذ (Link + ACT) |
|
ميزة EMI |
أصابع الربيع الداخلية + الخارجية من البريليوم-النحاس (ضغط إلاستومر اختياري) |
|
معدل البيانات |
1.25 G / 10.3125 G (SFP+) / 25.78 G (SFP28) |
|
عائق التفاضل |
100 Ω |
|
التصنيف الحالي |
0.5 A / اتصال |
|
مقاومة الاتصال |
≤ 80 مΩ |
|
مقاومة العزل |
≥ 1000 MΩ @ 500 V DC |
|
مقاومة الجهد |
300 فولت AC |
|
دورات التزاوج |
≥ 100 (التبادل الساخن) |
|
التشغيل الاحتياطي. |
-55 درجة مئوية إلى +105 درجة مئوية (البناء الصناعي -40 ~ + 85 درجة مئوية) |
|
تصنيف اللهب للمساكن |
UL 94 V-0 (LCP) |
|
متوافق |
SFF-8431, INF-8074i, SFF-8402, RoHS 2.0، REACH |
|
الحكم المتقاطع |
TE 2170305-2 / 2007250-1 / 2143294-1؛ أمفينول UE76-A20؛ مولكس 74754-0620 |
|
الأبعاد النموذجية |
L ≈ 86.0 × W ≈ 48.6 × H ≈ 12.3 ملم (المراجع الصناعة 1 × 6) |
|
الـ MOQ |
500 قطعة |
|
وقت التنفيذ |
5~7 أيام عمل |
|
وقت قيادة الكتلة |
ثلاثة أربعة أسابيع |
|
التعبئة |
سلة مضادة للستاتيكية |

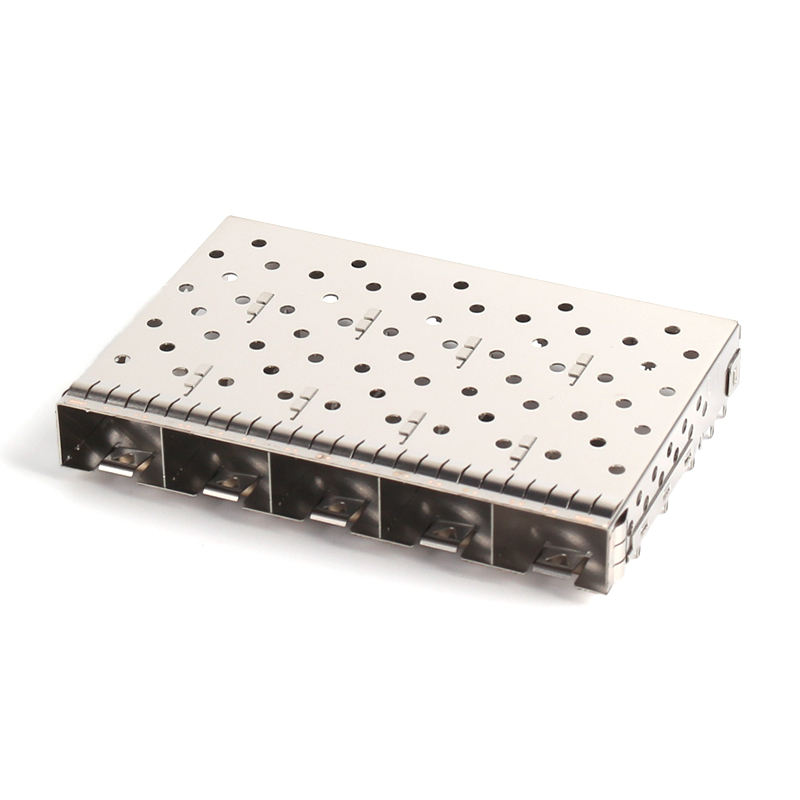

الـمجموعة قفص MIC 1 × 6 SFP +هي وصلة متقاطعة للاتصالات الإدخالية والإخراجية قابلة للتبديل الحار: قفص محمي خطي ذو ستة منافذ من النيكل والفضة + وعاء ضغط مناسب بزاوية مستقيمة 120 موضع + مجموعة أنابيب ضوئية PMMA الخارجية ،يتم شحنها كوحدة واحدة للاختيار والمكانانها تقبل SFP، SFP +، و SFP28 أجهزة الاستقبال البصرية، DAC و AOC الكابلات، وترتدي إلى PCB المضيف معالصفر لحام.
الشكل الخطي 1 × 6 هوالصف الصادر عن الصناعةلتحويلات مُدارة أزواج ثمانية من هذه على 48 منفذ 10G ToR switch، وتحصل على 48 شريط SFP+ مع مسافة صفية وسهلة للتسمية.أنابيب ضوئية خارجية فقطيبقي حالة LED مرئية مع الحفاظ على جدار القفص المعدني كدرع EMI مستمر (النقطة الضعيفة المعتادة في القفص الداخلي LP).
|
البعد |
قفص 2 × 3 متراكم |
MIC 1 × 6 خطي (هذا المنتج)- نعم |
|---|---|---|
|
عرض لوحة الأمام |
أضيق |
أوسع (~ 48.6 ملم) ولكنوضع علامات على صف واحد- نعم |
|
أدوات الصفحة الأمامية |
احتياجات التقطيعات المكدسة |
فتحة مستطيلة بسيطة |
|
قابلية LED للخدمة |
من الصعب تحديدها |
محاذاة خارجية مباشرة للأسفل ، لا ثقب على جدار القفص |
|
سلامة جدار EMI |
غالبًا ما يتم قطعها لـ LP الداخلي |
حائط صلب، LP خارج→ أفضل غطاء RF |
|
حالة الاستخدام |
قلب 1U ذو كثافة منفذ |
صفوف الروابط العليا، مفاتيح الوصول إلى 48 منفذ، NICs- نعم |
100٪ استمرارية ومحاكاة قوة إدخال للضغط على كل دفعة
فحص أبعاد CMM للقفص (± 0.05 ملم)
مقاومة الاتصال والقوة العالية حسب IEC 60512
دورة حرارية -55 ̊+105 °C، 500 دورة
تم التحقق من حماية EMI في خلية GTEM (≥ 60 dB @ 1 ‰ 10 GHz)
وثائق ISO 9001 / RoHS / REACH حول الشحن.
الإشارة المتقاطعة (استبدال القفز)
|
العلامة التجارية |
معادلة P/N |
|---|---|
|
الاتصال بين الشركات |
2170305-2 (بدون LP) ، 2007250-1 / 2143294-1 (مع LP) |
|
أمفينول |
UE76-A20-xxxx (ExpressPort 1 × 6) |
|
(مولكس) |
74754-0620 74754-0610 |
|
الازدهار |
SFPP016PB |
خيارات التخصيص
|
الخيار |
الخيارات |
|---|---|
|
أنبوب ضوئي |
لا شيء / خارجية فقط (تخلفي) / الداخلية + الخارجية / الداخلية فقط |
|
سمك الذهب |
بلاش 15 ميكرو30μ" (اختياري)- نعم |
|
الإنهاء |
الضغط (المعيار الافتراضي) / ذيل SMT / مختلطة |
|
نهاية القفص |
مطبقة بـ (ني) / مطبقة بـ (سن) / أكسيد أسود |
|
إم إيه |
إصبع الربيع فقط / + غطاء إيلاستومر / + رغوة موصلة |
|
غسالة الحرارة |
لا يوجد / المغسلة العليا (ملاحظة: بعض TE 1 × 6 غير متوافق مع المغسلة الحرارية) |
|
مصفوفة الميناء |
1 × 1 / 1 × 2 / 1 × 4 /1 × 6/ 1 × 8 |
|
الشعار |
علامة الليزر على قمة القفص (تطبق MOQ) |
